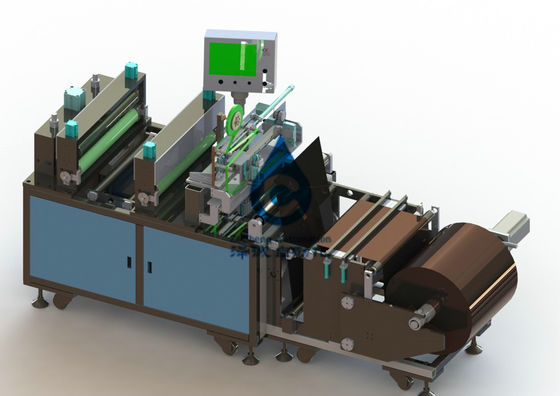

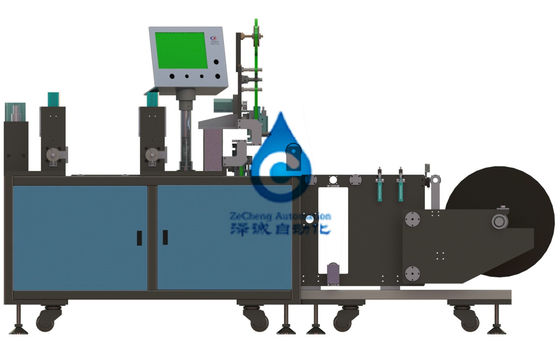

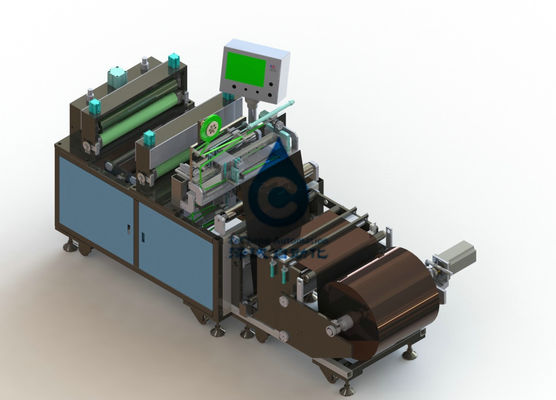

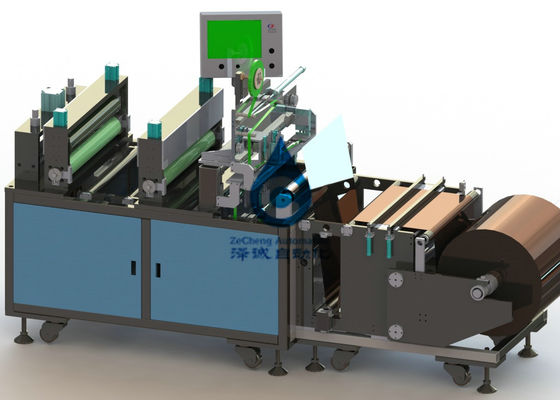

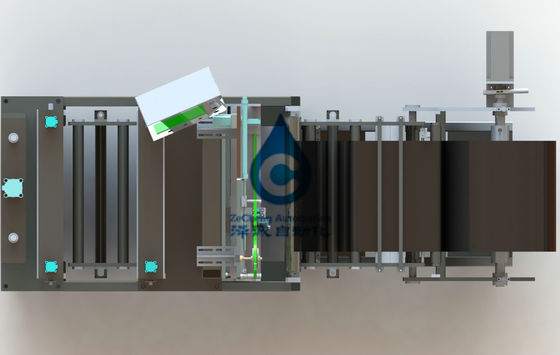

Corrección automática grande de la cortadora de la cinta del pedazo de poste de la batería 12PPM 380V

1, especificación material.
Especificaciones de producto

2, parámetros técnicos

3, características de funcionamiento
3,1, el material que arrolla del pedazo de polo está desenrollando automáticamente, el material que arrolla del pedazo de polo se guarda automáticamente el desenrollar por
el motor de pasos, el eje de la hinchazón del aire amplía el material que arrolla, la desviación se rectifica automáticamente, y la bobina es
desenrollamiento automáticamente.

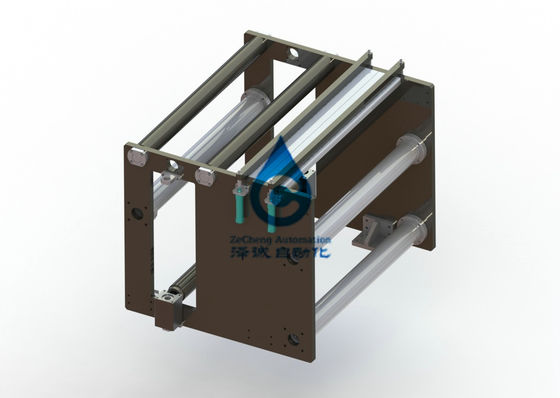

3,2. Mecanismo de la tensión: rodillo de la gravedad del uso para mantener la tensión constante.
3,3. Plataforma de reaprovisionamiento de combustible: al reaprovisionar de combustible, automáticamente la prensa el pedazo de polo delantero, presiona el nuevo pedazo de polo después del reemplazo, corte
del pedazo de polo y pegar el frente y detrás dos pedazos de polo con la cinta adhesiva.
3,4. Mecanismo del balanceo de la cinta: las impulsiones de motor de escalonamiento el mecanismo del balanceo de la cinta adelante a través de la correa síncrona. Después de
la cinta se pone al polo, el motor se mueve para rodar la cinta. Cuando en la posición, corte.
3,5. Mecanismo de arrastre: después de que el sensor detecte la capa de capa del pedazo de polo, el motor de escalonamiento conduce las chozas para moverse
adelante, y conduce el pedazo de polo para ir una longitud fija a grabar o a cortar.

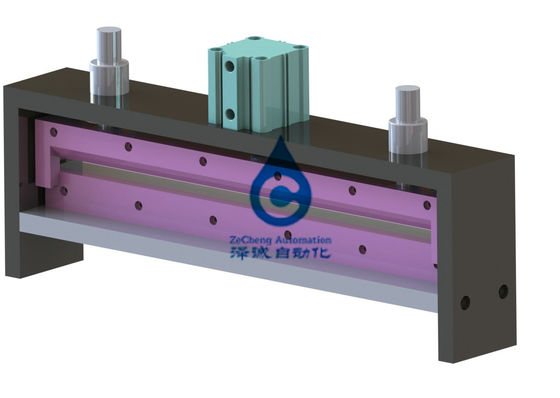

3,6. La posición del cortador se fija, y utilizan al cortador de conducción neumático para cortar. Al cortar, se presiona la placa de polo
primero y después cortado. Ningunas rebabas, bobinas o grietas en el filo del pedazo de polo o del área material; No hay rasguño y polvo
descenso en el filo del área de la hoja del polo.
3,7. Durante el proceso que corta entero, no hay el estirar de la placa de polo; Ningún daño a cualquier parte del polo, ninguna contaminación,
etc.
3,8. La posición del sensor de la detección se fija.
3,9. El sensor de longitud fija de la detección de la rebanada del polo es un sensor magnético de la puerta de la longitud.
3,10, cortaron el polo en el manual escogen para arriba apilado cuidadosamente.

4. Ambiente del uso del producto
Aire comprimido: 0,4 ~ 0.6mpa (los 4-6kgf/cm), el flujo de cada sistema de aire comprimido es 10L/min, tarifa de utilización es el 50%
Temperatura ambiente: 20 ~ 35℃
Humedad relativa: 5 ~ 55%HR
Fuente de energía: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: grado 3KVAVacuum: -101kp ~ -50kp.
