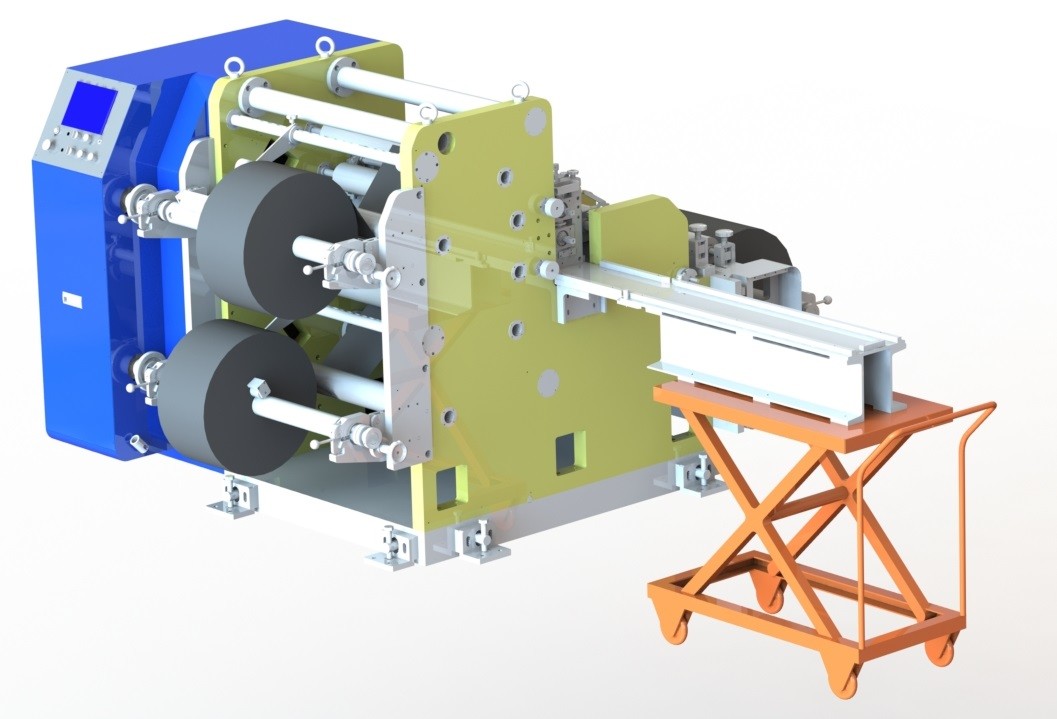

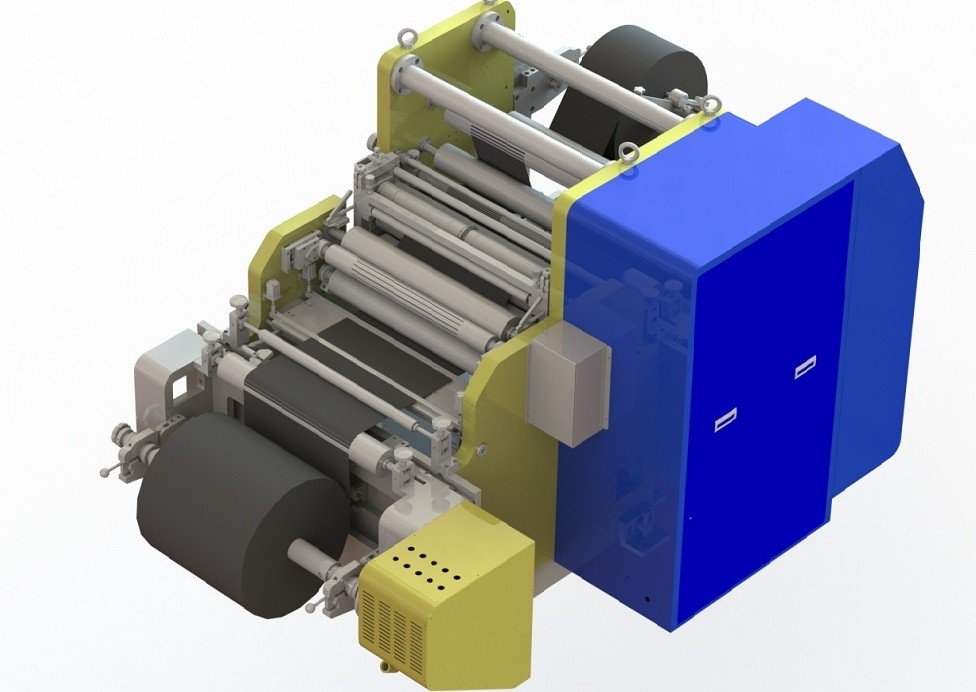

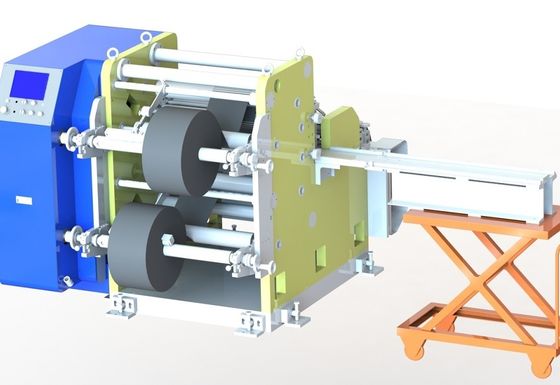

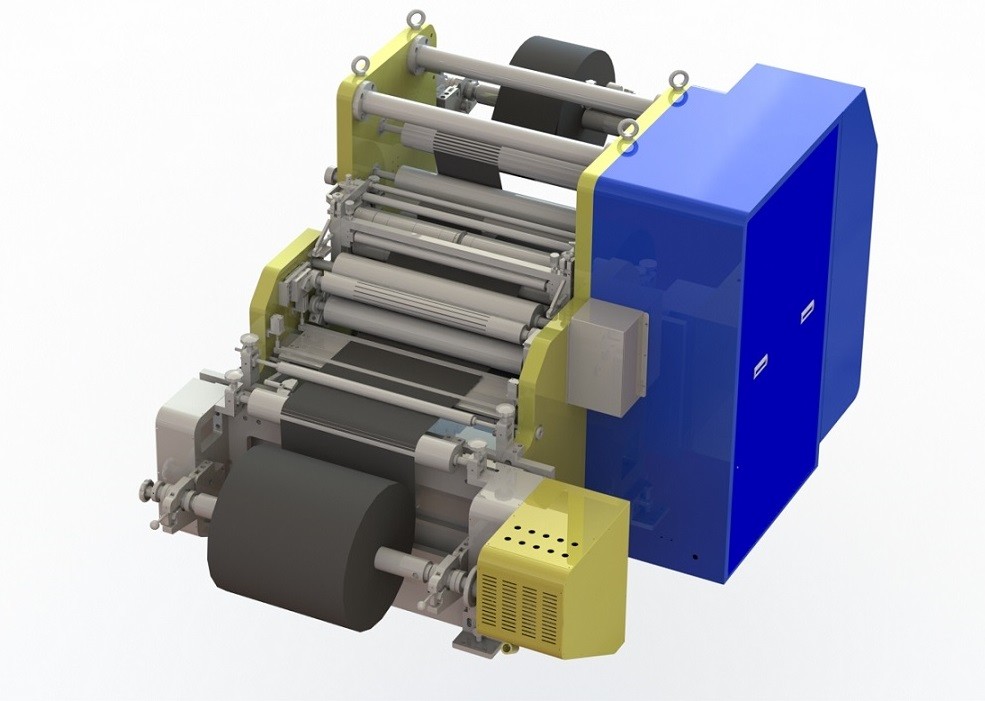

Máquina que raja automática de la placa de la batería de litio, Li Ion Battery Pack Assembly Line
1. funciones del dispositivo:
El solo equipo de la máquina de la máquina que raja se utiliza principalmente en la metalurgia, la electrónica, los empalmes eléctricos de la energía, eléctricos y eléctricos, componentes electrónicos, fuente de alimentación, fotovoltaico solar, automotriz, construcción naval, juguetes, hardware, materiales, diafragma del pedazo de polo de la batería, base del transformador, tiras amorfas de diafragma aislador, reactor de la base de la ferroaleación, dispositivo de la impedancia, bobina eléctrica de la base de soldadora, productos de acero inoxidables, productos de metal, artes, papel. Los materiales de embalaje y la otra industria de transformación. Características de producto: puede cortar la tira ultrafina, tira estrecha, ningunas rebabas, tira de metal de la alta precisión. La calidad del producto tiene el nivel avanzado nacional. Aplicable a la correa de acero. Cobre. Correa de aluminio. Reactivo y ultra-precisión material na-metálico que rajan el equipo para procesar 0,02 el estrecho de los milímetros más fino y de 1 milímetro tal como níquel, cobre, aluminio, titanio, cinta de acero, amorfa inoxidable y otras clases de correa del metal, la velocidad más rápida de la producción de hasta 200 m/min y material especial. Con estabilidad es bueno. Ajuste el grado de precisión grande, alta. Ejecución fina. Configuración. El precio es razonable, etc
1.2. Las funciones principales de la rebanadora continua del equipmentthe adoptan el resto voladizo de la herramienta de la estructura, que es conveniente combinar y cambiar la herramienta. Puede también proporcionar la herramienta superior o la estructura suspendida doble del cuchillo, herramienta de paletas de la cuchilla.
1) la bobina adopta la tensión independiente del eje de la extensión del aire con diferencia del resbalón, la tensión uniforme en cada sección, y la bobina de arriba a abajo de la dislocación después de que las rebanadas se dividan en tiras; Y el control de tensión automático del polo, correa material el rebobinar aseada, todas las operaciones adopta todo el control de entrada de interfaz antropomecánico, y tiene la función de la conexión de la correa, del cambio, rápidamente de caminar, del cepillo, del etc., es un divisor continuo inteligente.
2) el eje del cortador de la cortadora es conducido por el motor servo, la cortadora superior y más baja es conducida por el motor servo respectivamente, la diferencia es cortadora, la hoja del polo de la cortadora tiene poca deformación y ninguna ondulación.
3) el uso del cortador rodante de alta precisión para cortar continuo, conveniente para el papel de aluminio, hoja de cobre como el substrato para el polo revestido del hueco continuo, alta precisión del corte, filo sin las rebabas, ningunas arrugas;
4) alta velocidad que corta, velocidad de diseño mecánica de 40m/min;
5) con la bobina constante de la tensión del control del PLC;
6) el eje de la extensión del aire se utiliza para desenrollar, que se puede girar para tomar la carretilla del material y elevadora para tomar los materiales;
7) el marco de la herramienta adopta el marco movible eliminado de la herramienta y se equipa de un coche de estante, haciéndolo fácil cambiar los cuchillos;
8) la herramienta tiene alta precisión, no realiza ningún hueco que esquila, se puede utilizar en varias ocasiones, ahorra grandemente el coste;
9) control de tensión constante durante desenrollar, cortar y el enrrollamiento del up-down;
10) la velocidad es controlada por el sistema del motor servo con el cambio stepless de la velocidad, y la sincronización de todas las piezas se observa;
12) ruede para arriba con la regla, conveniente para) el sistema de detección del CCD material.13 puede ser añadido a la cortadora para marcar los pedazos de polo defectuosos (necesite ser especificado en el contrato)
2. Materiales entrantes y especificaciones de producto convenientes para el equipo
|
NO. |
contenido |
especificación |
|
1 |
diámetro del rollo: |
Φ500㎜ máximo |
|
2 |
Peso el desenrollar: |
Max450kg |
|
3 |
diámetro olling del tambor: |
Φ3” (Φ76.2mm) |
|
4 |
La anchura de la hoja |
Max650mm |
|
5 |
Grueso de la hoja |
Hoja de cobre: los 7-20μm; papel de aluminio: el 10-25μm; |
|
6 |
Anchura de la bobina: |
anchura máxima de rajar la capa material: max650mm |
|
7 |
Parta el grueso del polo: |
los 50~300μm |
|
8 |
Diámetro de enrrollamiento: |
Φ500㎜ máximo. |
|
9 |
Diámetro del carrete: |
Φ3” (el diámetro interno) |
3, parámetros técnicos principales del equipo:
|
NO. |
El nombre de proyecto |
Parámetros técnicos |
|
1 |
Ponga un rollo del tipo: |
La precisión de rectificación es ±0.1mm, la distancia de rectificación es ±60mm, la precisión el desenrollar es el ≤± 0.2m m, y el rodillo de guía adopta el rodillo de aluminio anódico. |
|
2 |
Gama y precisión del control de tensión el desenrollar |
20-100N, ±1N |
|
3 |
Movimiento y precisión del control de la desviación que desenrollan: |
±50mm, ±0.2㎜. |
|
4 |
Velocidad mecánica: |
Max40m/minuto (ajustables continuos) |
|
5 |
Cortar tarifa de aceptación: |
≥10m/min |
|
6 |
Corte y especificaciones: Anchura de corte: Dos modelos (comunicación escrita de la anchura específica) |
Anchura de corte estándar: 2 ~ 3 pedazos según el proceso la máquina entera se equipan de un sistema de resto de la herramienta, incluyendo la cabeza y el coche de elevación hidráulico para cambiar la herramienta: (el resto de la parte adicional será especificado en el contrato. Si no especificado, según la configuración estándar de la especificación técnica. |
|
7 |
Exactitud de la anchura de corte: |
Exactitud de la anchura de corte: ±0.05㎜; |
|
8 |
Efecto del corte: |
Ningunas rebabas u ondas; |
|
9 |
Rebabas de poste (preparaciones incluyendo y hojas solas y de revestimiento doble) |
Más allá de la superficie de capa de la hoja del polo: rebabas longitudinales ≤10 m (colocación vertical de la hoja del polo: más allá de la superficie de la hoja del polo), rebabas horizontales ≤16 m (colocación horizontal de la hoja del polo: más allá de la superficie de la hoja de la hoja de la hoja del polo)). |
|
10 |
La vida del servicio de los cuchillos |
La vida metersNormal de vestido positiva de la herramienta del metersThe del ≥ 100.000 de la vida de la herramienta del área de la hoja de la aurora del ≥ 200.000 de la vida de la herramienta del área del área de vestido negativa es ≥ 200.000 metros La vida del cortador del área negativa de la hoja de la aurora es ≥ 200.000 metros |
|
11 |
Serpentina de poste (doblez de la dirección que corta del polo): |
Pedazo de doblez ≤1.0mm/1300mm, pedazo de doblez ≤1.0mm/1300mm del cátodo del polo positivo |
|
12 |
Marca del cuchillo de corte: Cuchillo nacional de la aleación |
Un modo de la estructura del disco del cuchillo, cambiando el tamaño del espaciador para ajustar el cuchillo Φ del tamaño que corta, superior e inferior 130 milímetros de diámetro, diámetro mínimo del uso: Φ 126 milímetros. |
|
13 |
Características inteligentes de la numeración: |
La longitud de corte total, contrayendo y el ratio de la tensión el desenrollar, superior y más bajo del corte de la velocidad, deslizando la presión del eje, vida de servicio de la herramienta, variedades del producto, velocidad del corte de máquina, cortando los metros se pueden fijar y almacenar en la pantalla táctil, el trazo conveniente y el control de proceso. |
|
14 |
Alarma de la falta: |
Todas las faltas serán alarma exhibida en la pantalla táctil, y los puntos de la falta serán exhibidos automáticamente para el mantenimiento fácil. Indicador luminoso tricolor de la lámpara de la alarma, aviso de la pantalla táctil. |
|
15 |
Equipo eléctrico: |
380V/30A/50Hz monofásicos; Consumo del aire (aire comprimido): 300L/Min; Poder total: sobre 6Kw; Presión de la fuente de aire (aire comprimido) > 6 requisitos de kg/cm2Gas: ninguna agua, ningún aceite, aire limpio filtrado. Condiciones: ℃ de la temperatura ambiente 20-40; 30-70% humedad. |
|
16 |
Anchura de enrrollamiento: |
min30mm~max670mm |
|
17 |
Exactitud de enrrollamiento: |
±0.5mm. |
|
18 |
Gama de enrrollamiento del control de tensión |
Solo eje: 5-50N |
|
19 |
Disposición del borde:
|
Cepille el rodillo que afianza el dispositivo de la colección con abrazadera, tensión de la basura del borde puede ser ajustado manualmente; Pedazo ≥5mm del borde |
|
20 |
Tarifa de la rotación del dispositivo: |
el ≥95% |
|
veinte uno |
peso |
2.5T |
|
veintidós |
Color del dispositivo |
El color estándar es gris caliente |
|
veintitrés |
Atado con |
El manual chino de la operación y el manual del mantenimiento de equipo, compraron las piezas manuales y otros materiales |
|
veinticuatro |
Nota: provea por favor del cliente el polo (según la situación real el del positivo y negativo) una máquina de la prueba del rollo (los cerca de 500m de largo) |
|
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. En
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
