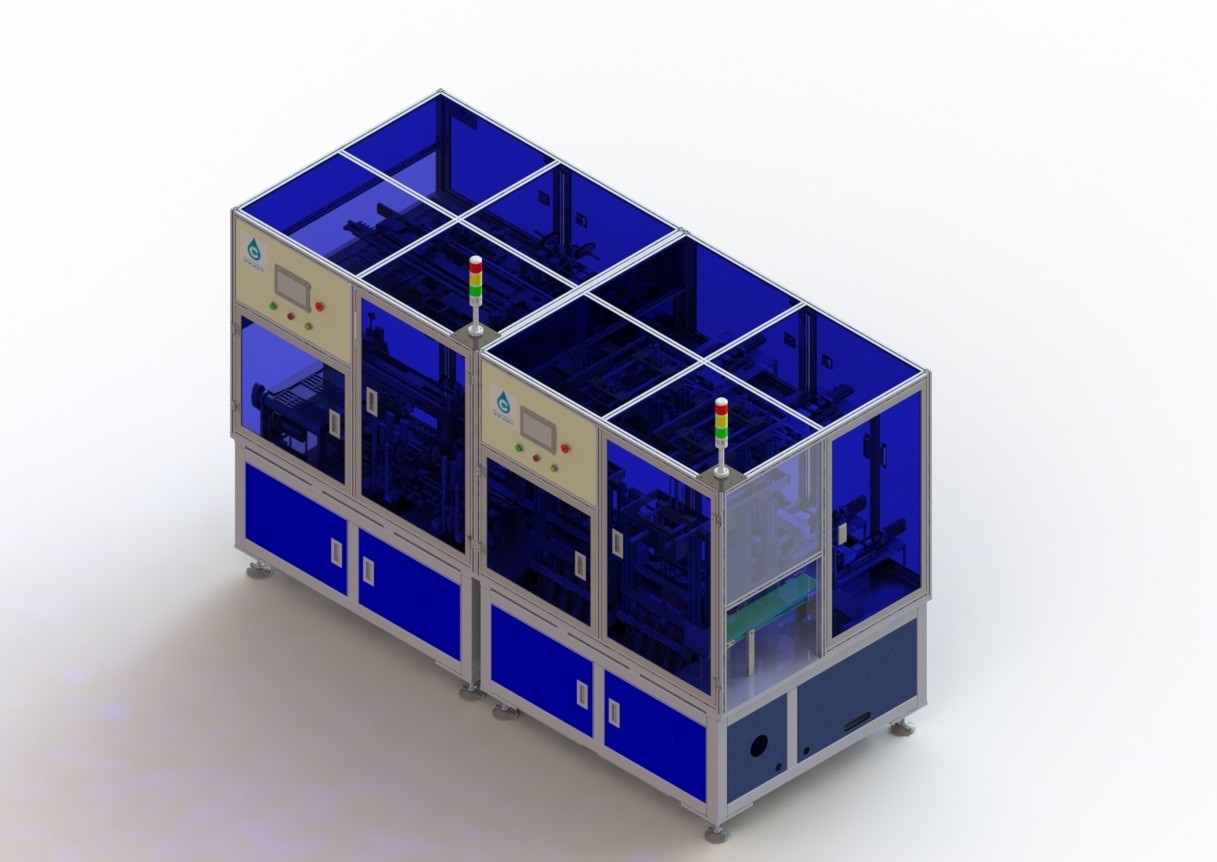

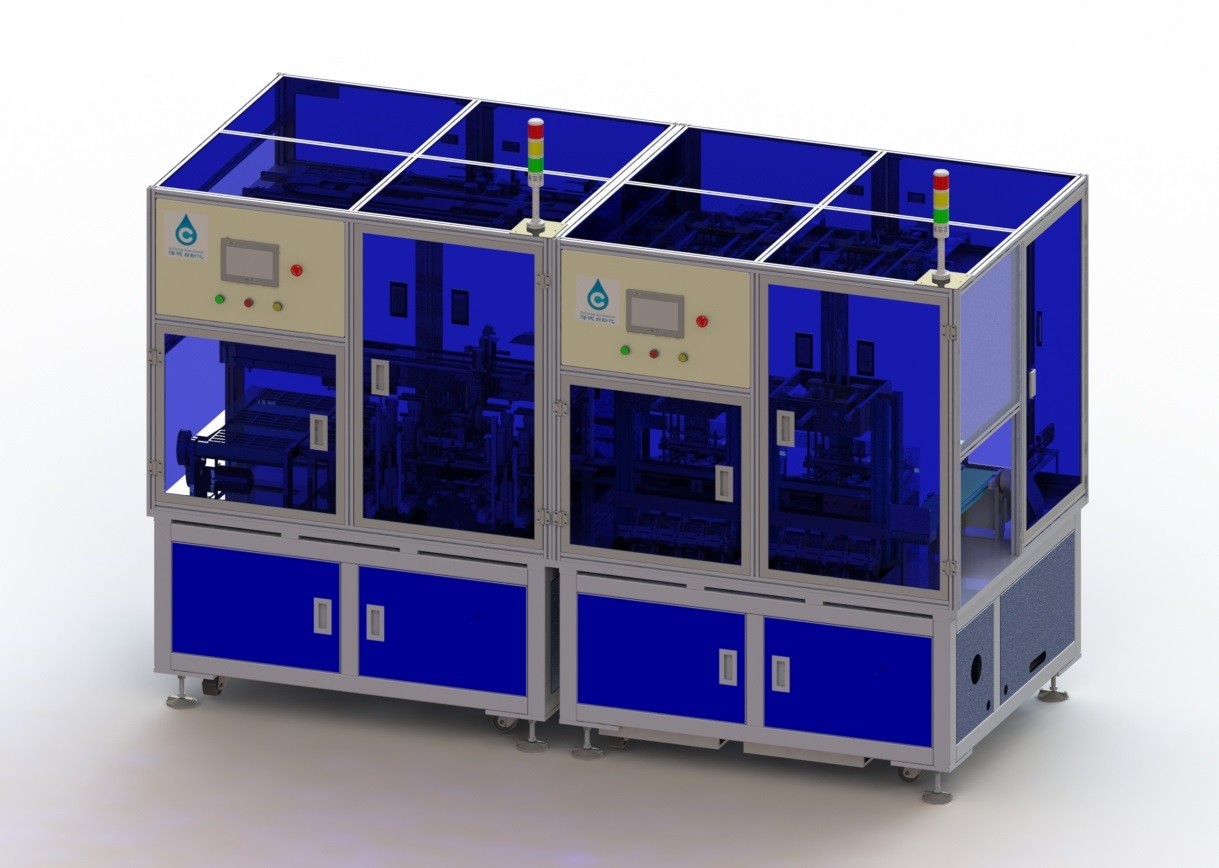

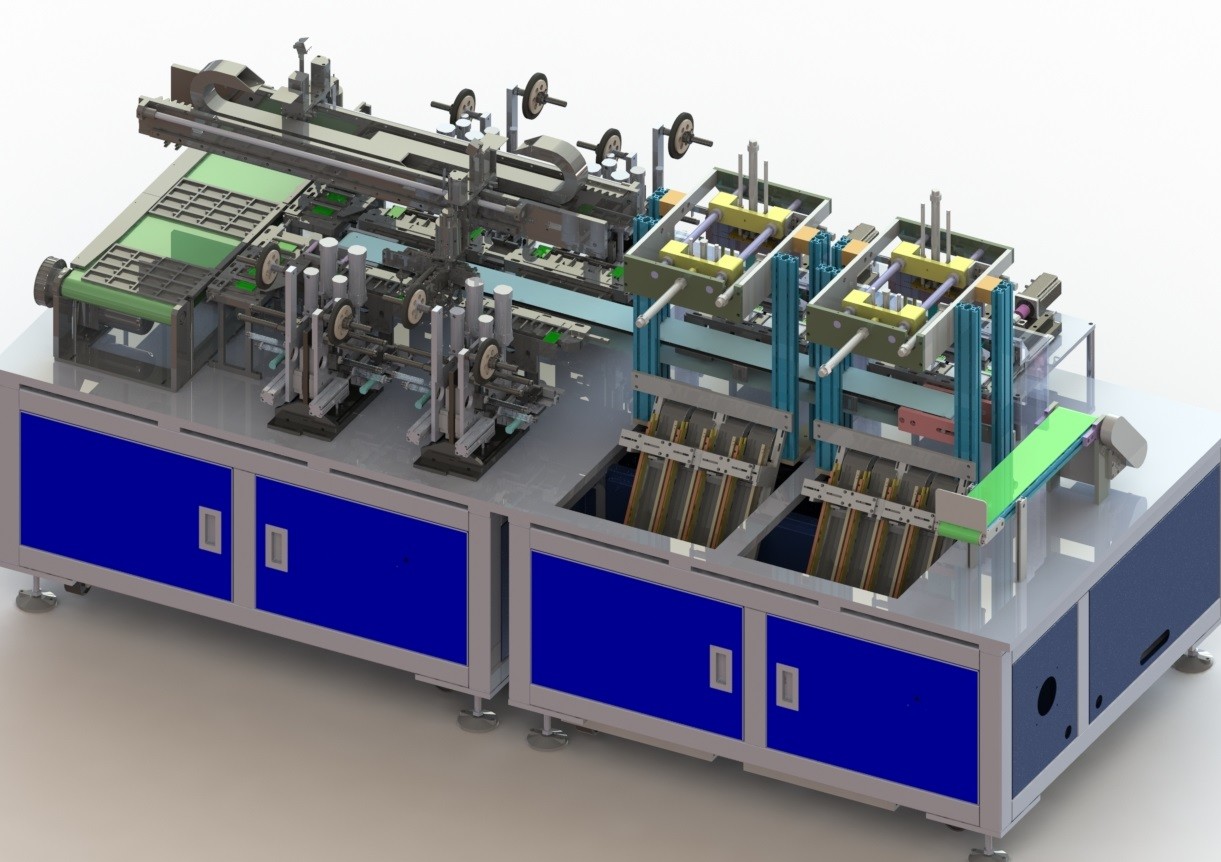

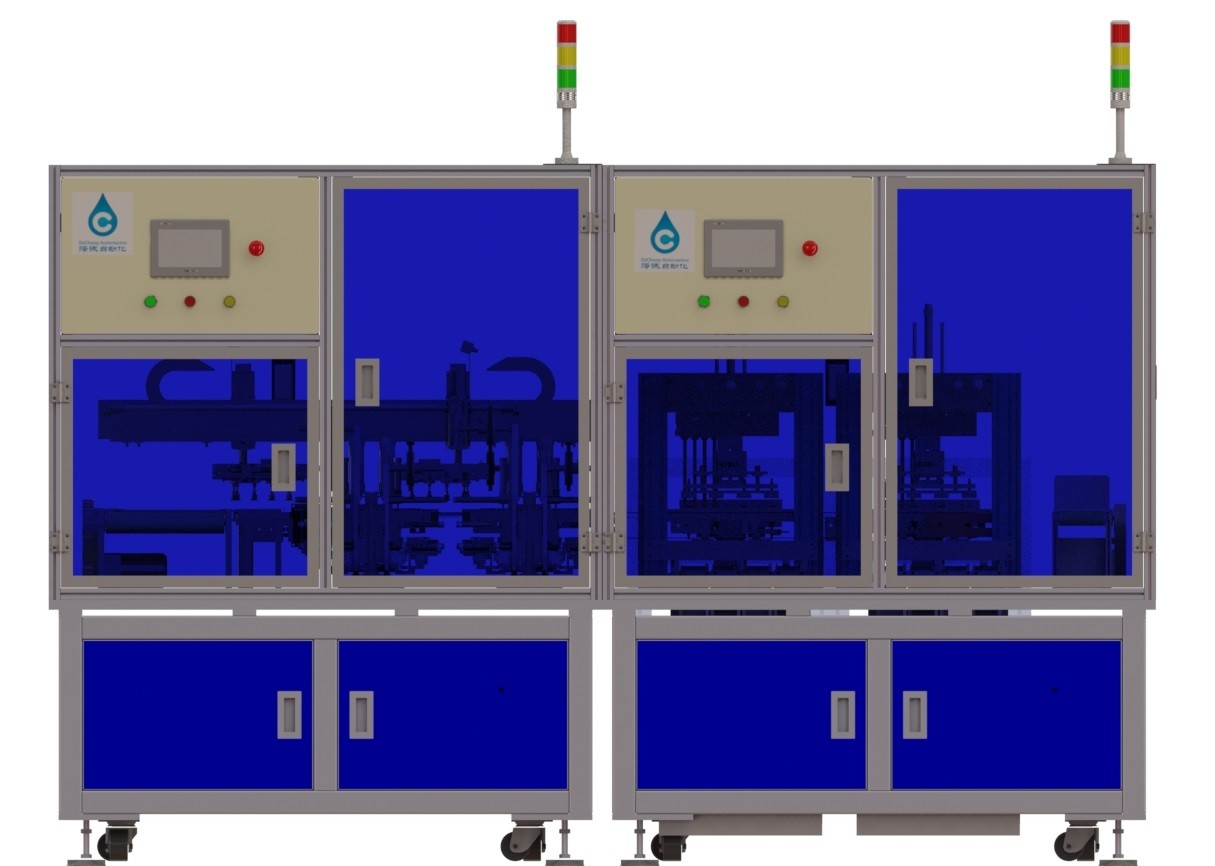

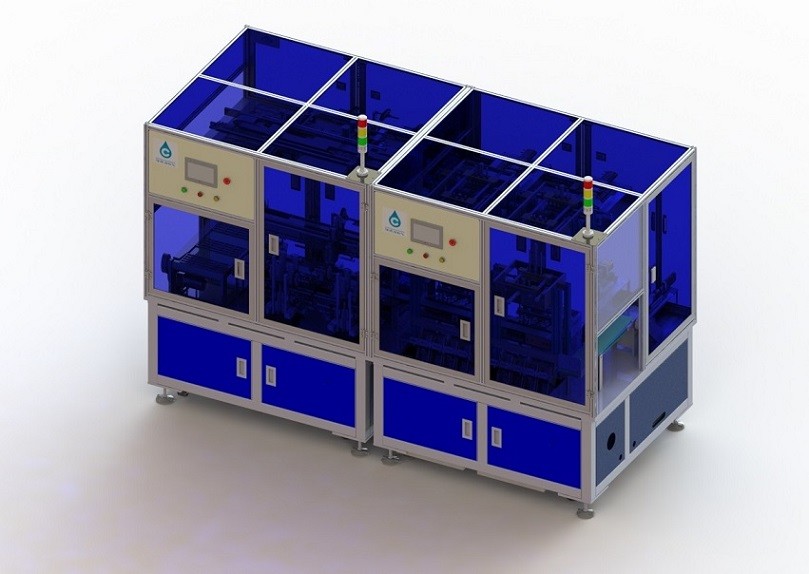

Etiqueta engomada de alta velocidad de la cola de la célula de batería del cuadrado del equipo de fabricación de la batería en Shell

Etiqueta engomada cuadrada de alta velocidad de la cola de la célula de batería de litio en la máquina de la cáscara

1. Requisitos de diseño

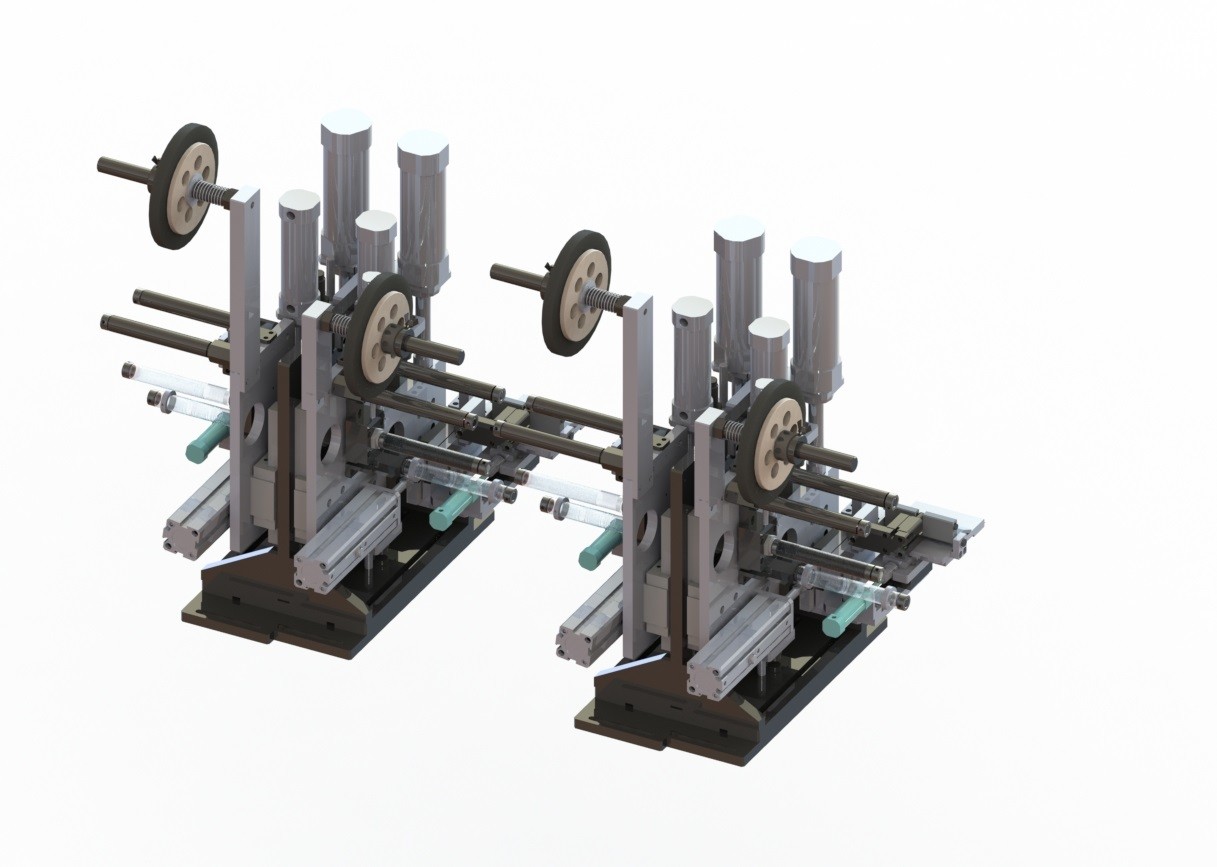

1.1. Tamaño aplicable del mecanismo de botes giratorios: anchura: 30 ~ 70m m; Altura: 36 ~ 80m m, grueso: 3,0 ~ 10m m. 1,2. La longitud del documento adhesivo sobre los lados izquierdos y derechos después de que se pegue la base del rollo es L4: 0,2 ~ 1m m 1,3. Los dos lados del carrete son simétricos, y la diferencia absoluta es 0 ~ 3m m. 1,4. El papel del diafragma no puede resultar a la base del rollo después de que la base del rollo se pegue (las curvas de papel del diafragma ante el interior de la base del rollo sin exponer el diafragma) 1,5. El pedazo y el diafragma de polo no serán dañados después de que se pegue la base del rollo. 1,6 al incorporar la cáscara, habrá un surco de la guía entre la base y la boca 1,7 de la bobina de la cáscara. Los oídos positivos y negativos de la base de la bobina no doblan durante el proceso de pegar el pegamento inferior y de incorporar la cáscara. 1,8. El ángulo entre la base de la bobina y el lado de la cáscara después de incorporar la cáscara es el ≤ 50 1,9 la distancia entre la base que arrolla y la pared interna de la parte inferior de la cáscara después de incorporar la cáscara requiere L3: 0.5±0.2m m; 1,10. La distancia entre la base de la bobina y los dos bordes del L1 de la cáscara y L2 requiere: ≥0.1mm 1,11, la diferencia entre la base de la bobina y el borde de la cáscara 1,12 después de la base de la bobina incorpora la cáscara, puede probar automáticamente la distancia entre la exposición del oído negativo del electrodo y la boca de la cáscara, y determina la AUTORIZACIÓN o NG (no hay requisito en este dibujo de la prueba, además, debido al error de longitud de los materiales suministrados del oído polar, es éste resuelto por independientemente de si?) 1,13. ≥ 99,8% 1,14 de la tarifa de la calificación de la producción. ≥ el 95% de la producción de la producción y eficacia ≥40PPM 1,15 de la producción. La época de la operación del modelo que cambia no debe exceder 30min
