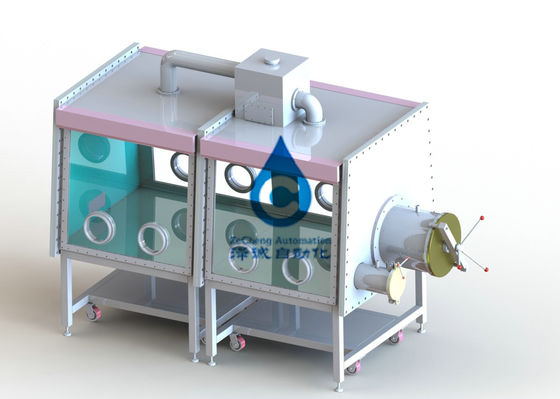

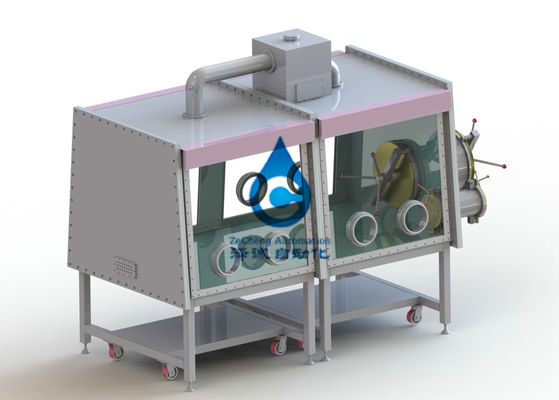

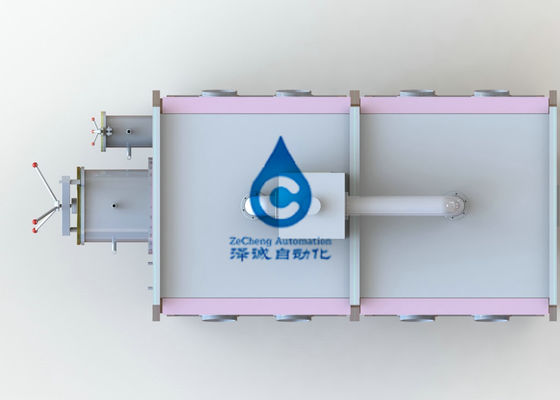

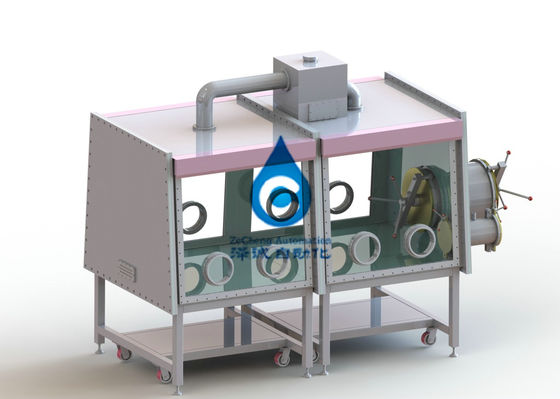

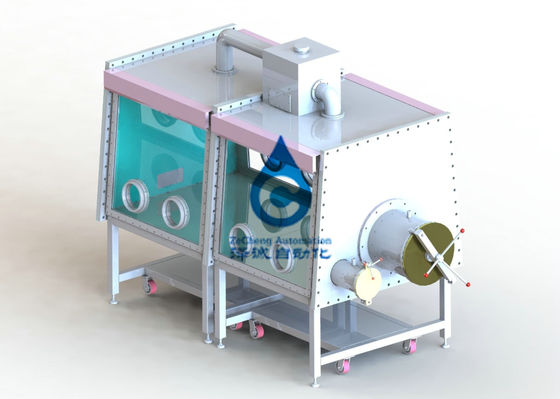

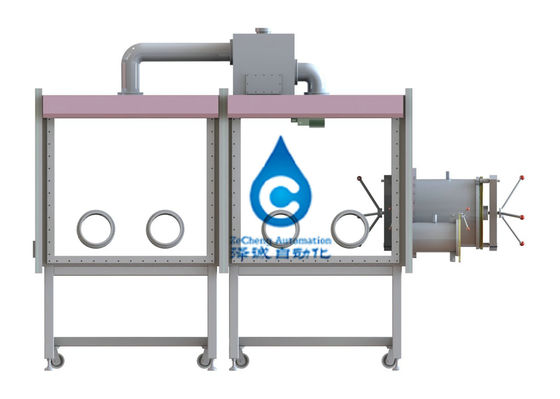

1, el cuerpo 1,1, tamaño de la caja: dos cajas de guantes de 1220m m (longitud) ×900mm (altura) ×750mm (anchura inferior) son conectadas por una cabina t-formada de la transición en el centro. material 1,2: toda la estructura de acero inoxidable (tipo 304), grueso 3m m. boca de 1,3 guantes: diámetro: ∅220mm, material duro de la aleación de aluminio, después del tratamiento anticorrosión. 1,4 guantes: Del norte americano, calibre 8 pulgadas, grueso 0,4 milímetros, material de la goma butílica. ventana 1,5: la superficie de funcionamiento inclinada, los 8 milímetros desmontables de seguridad endureció la ventana delantera de cristal, lleva la resistencia, resistencia a la corrosión, buena transmitencia ligera, anillo de cierre con el anillo de cierre grueso de OMEGA de 3/8 pulgada. 1,6 ciertas presiones positivas y negativas (- 12mbar -12mbar) pueden ser mantenidas cuando está utilizada. 1,7 el gabinete se equipa de los antireflejos que encienden las lámparas ahorros de energía con la luz suave. 1,8 una tira porosa del poder se preestablece en la caja (fuente de alimentación: el 220V±10% el 50Hz±10%) 1,9 el gabinete se equipa de varios interfaces estándar kf-40 para de fácil acceso al líquido, al gas y a la señal. 1,10 hay 2 estantes en la caja. soporte 1,11: los echadores incluyeron, 950m m altos. Los echadores tienen las funciones de la nivelación, de la mudanza y de la fijación.
2. Forma de la cabina 2,1 de la transición: T (acero inoxidable 304), conectado con la caja de guantes, controlada por la válvula. tamaño 2,2: diámetro de 360 milímetros, el tanque largo de la transición de 600 milímetros, pistón, transición para la bandeja de la diapositiva, puliendo, caso un pequeño tanque de la transición, las otras especificaciones determinadas para: Ф 100 milímetro x 300 milímetros. plataforma 2,3: 300m m de acero inoxidables ×450mm, libres de moverse y de extender (configuración grande de la cabina de la transición). grado de 2,4 vacíos: el ≤ -0.1mpa (los tanques derechos grandes y pequeños de la transición requieren la exhibición de la correa del vacío), el indicador de presión del vacío se selecciona de Alemania. 3. métodos del sistema de control 3,1: incluyendo autoexamen, apagón y características del uno mismo-inicio, con control de presión y funciones adaptantes. Control automático, control de circulación, protección de contraseña, control de la cámara de vacío con la exhibición del LCD. La unidad de control adopta la pantalla táctil alemana del PLC de Siemens, menú de la operación opcional: Chino. control de presión 3,2: controle la presión del gabinete y de la cabina de la transición en cierto valor determinado. pedal de 3,3 pies: puede controlar la presión de la caja de guantes, fácil actuar. 4. control de circulación del sistema 4,1 de la purificación: agua, oxígeno <1ppm>
