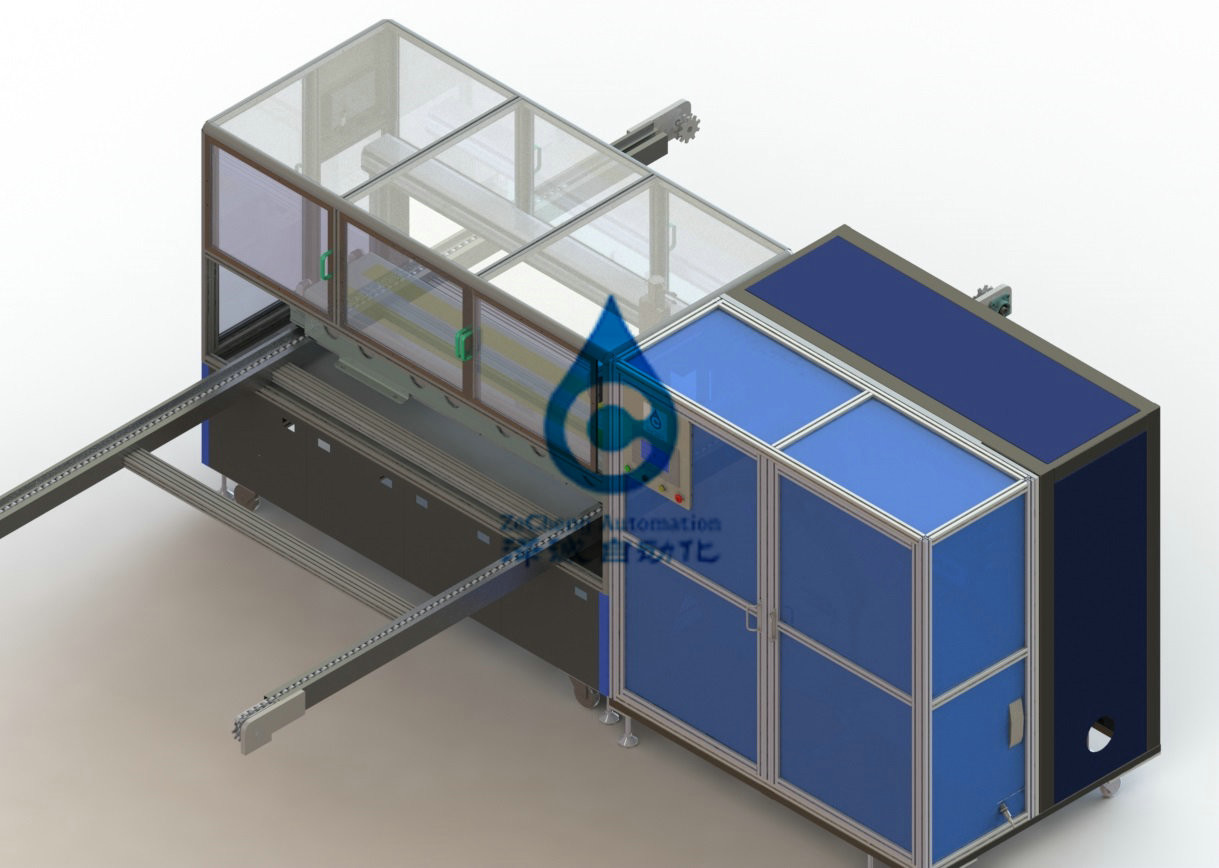

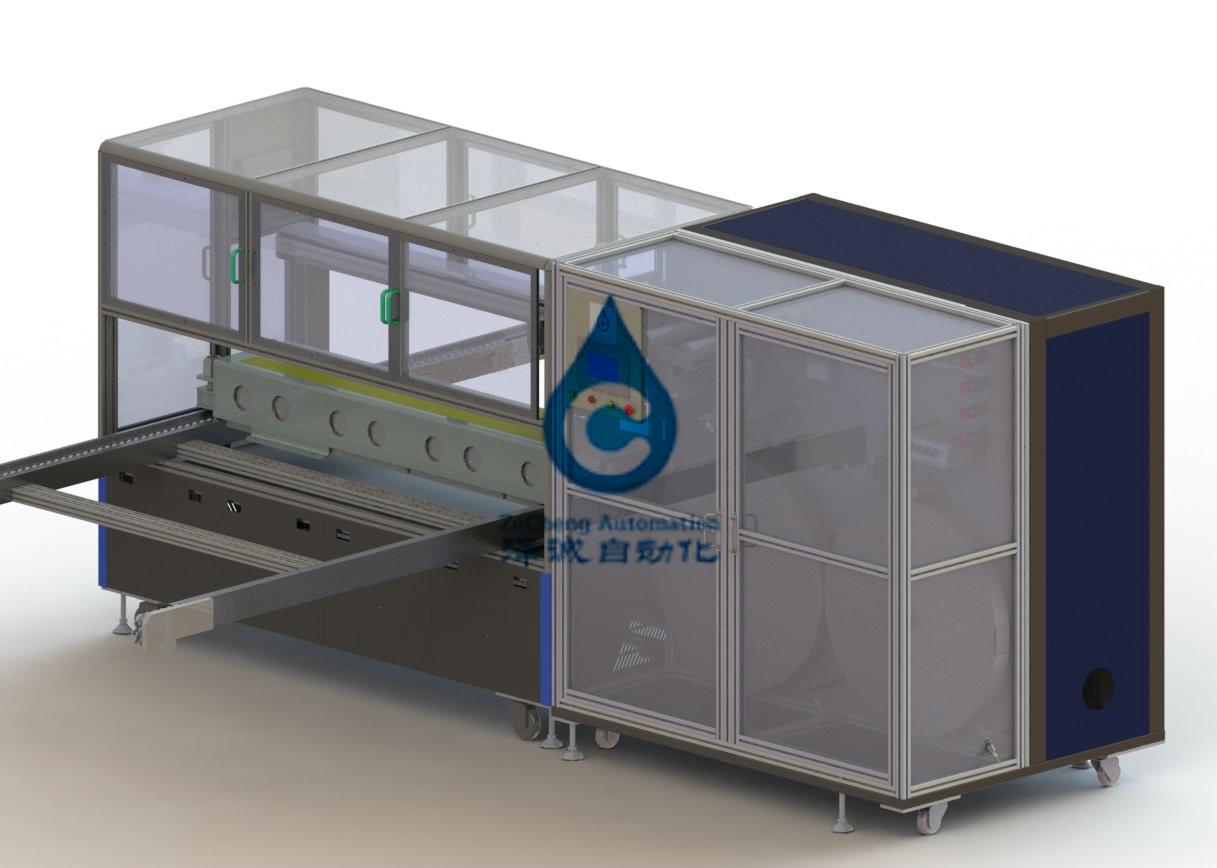

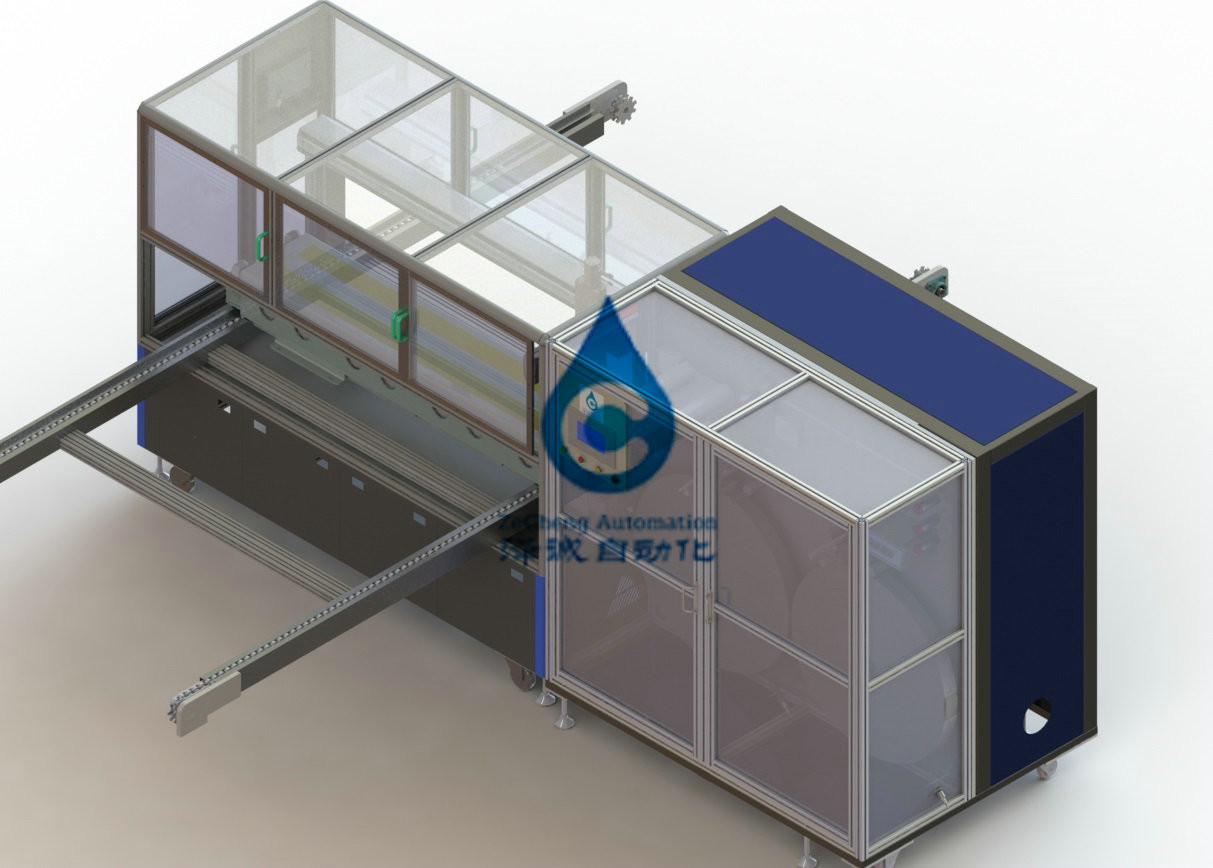

1. Introducción del equipo
1.1. Este dispositivo se diseña especialmente para el proceso que graba después de la realización de la soldadura de la hoja cuadrada de la barra de distribución del módulo. Tiene las funciones del corte automático y de grabar automático, y es conveniente para grabar con el papel separado.
2. Funciones y parámetros del dispositivo:

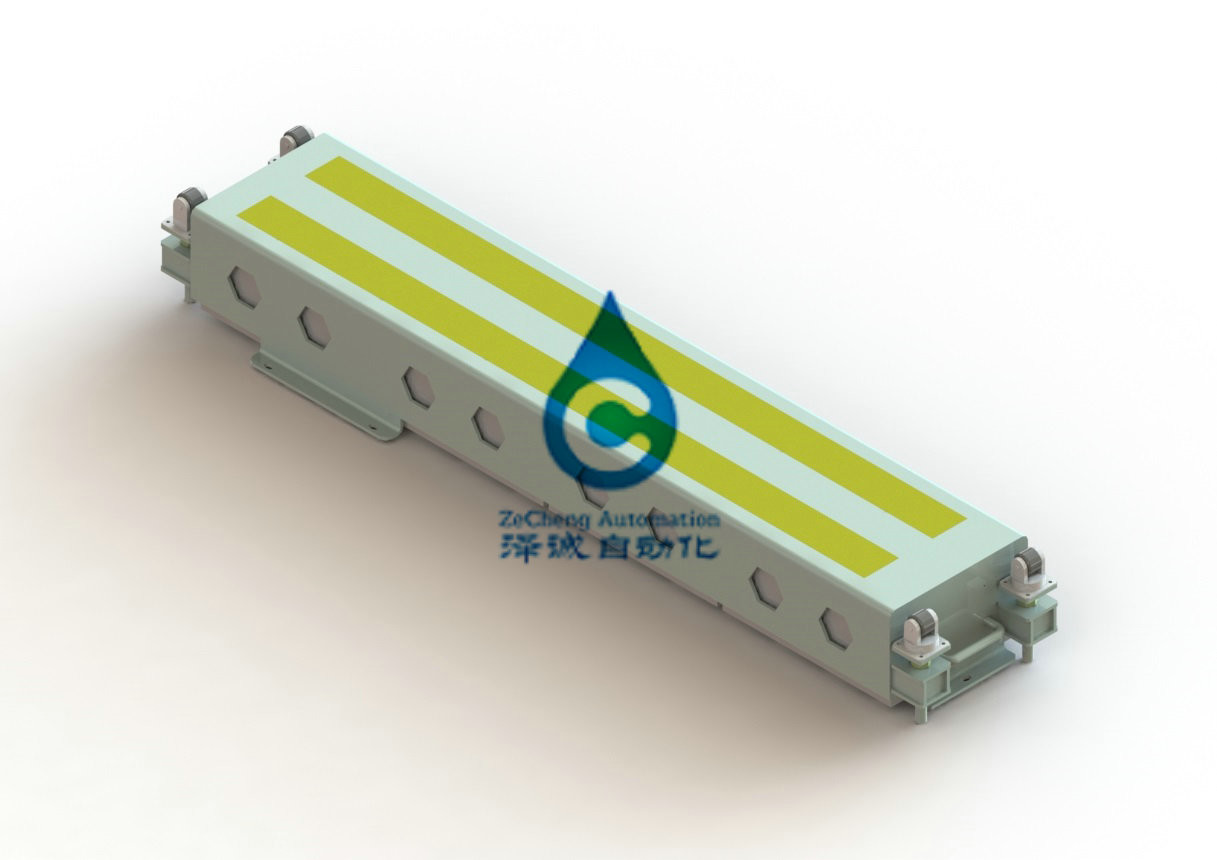

2.1. El tamaño del módulo conveniente es como sigue:
| Artículo | T3 | |||
| Modo de explosión | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| Longitud del dado * anchura * altura (milímetros) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Peso del módulo | 86 | 95 | 95 | 86 |
| Llanura en la parte inferior del módulo | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
parámetros técnicos 2.2.Equipment
| Artículo | ZPCD05C2 | |
|
Parámetros técnicos
|
La eficacia de | tiras 40SApply 2 de cinta |
| El poder total (kilovatios) | 3KW | |
| Poder de funcionamiento normal (kilovatios) | 2.75KW | |
| Otros medios de la energía | fuente seca del aire comprimido | |
| El peso | 800KG | |
| El tamaño del equipo | W1200mmXL2300mmXH1900mm | |
2,3 funciones principales del equipo
1) el equipo tendrá la función del recordatorio material de la identificación y del reaprovisionamiento de combustible para realizar el reaprovisionamiento directo; Si se para la máquina, será parada para una vez ≥4h, y el tiempo muerto de cada parada será el ≤ 5min.
2) las medidas de control de fuerza de la tensión se deben adoptar en el proceso del dibujo de la película para asegurarse de que la película está tensida durante el proceso de alimentación entero del corte del proceso y de la película en la premisa que la película no está rota. La fuerza de la tensión puede ser ajustada, y la fuerza de la tensión sigue siendo estable después de que se fije la especificación.
3) el mecanismo el rebobinar proporciona el poder para la recuperación del papel flojo de apretar, y puede recibir el papel flojo ≥200m;
4) el carrete el desenrollar necesita proporcionar la alimentación principal, tiene la función del rebobinado, y se fija en una manera que tome seguridad en la consideración. El diámetro apropiado del carrete es 100-450m m, y la carga eficaz ≤20kg;
5) la presión rodante es 0.1mpa cuando se aplica la película; En curso de película el pegarse, allí no es ninguna marca del daño o de rasguño en la película;
6) la herramienta del mecanismo que corta tiene la función de la gestión de la vida, el requisito de la selección de la vida de la cuchilla es tiempos de ≥10w, el número de cortar épocas puede fijar la especificación, la alarma de la expiración incita el cambio de la herramienta;
7) Anchura 60-80m m de la cinta.
4. Energía media4.1. La fuente de alimentación
4.4.1.Voltage AC220V, monofásico; La fluctuación del voltaje es menos del ±10%.
4.1.2. Frecuencia 50 herzios.
4.2.air
4.2.1. Presión 0,4 ~ 0.45mpa.
4.2.2. Flujo de 10L/min.
condiciones 5.Environmental
El dispositivo puede actuar sin barrera bajo condiciones ambientales siguientes.
5,1 temperaturas ambiente: 5-35℃
5,2 la humedad 30-80% pero no debe rociar.
5,3 estará libre del gas de la sal, del gas tóxico y del gas corrosivo.
el polvo 5,4 no tendrá ningún polvo conductor.
5,5 el límite magnético no afectarán al límite magnético del dispositivo
