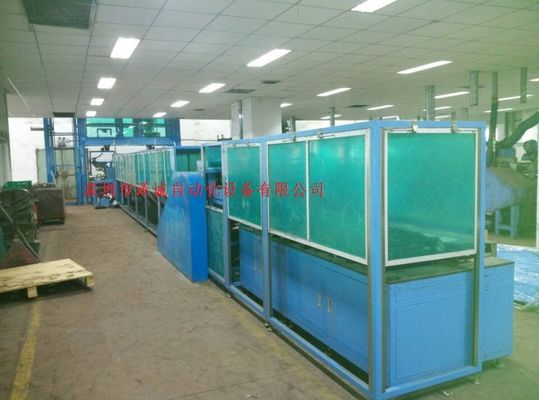

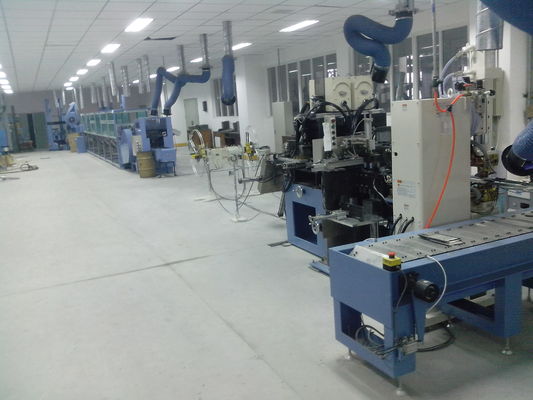

Planta de fabricación ferro- de placa de la batería cadena de producción de la placa de la batería de níquel-cadmio
1. los requisitos de diseño para la cadena de producción de la placa de la batería del bolso mecanografían

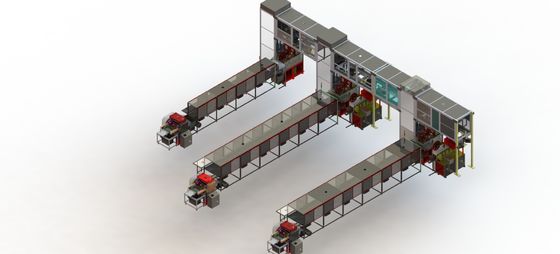

1,1. De acuerdo con los requisitos de la fabricación de las placas proporcionadas por el ****, los diseños de este proyecto y producen la cadena de producción en blanco para la placa de la batería del bolso. La cadena de producción automática del desbaste del cojín de la batería del bolso incluye dos el alimentador material automático, dos independientes y duplica la instalación simétrica del alimentador del polvo, de una tabla de cargamento (pequeño almacenamiento de la tira), y de una máquina de corte de grabación en relieve.

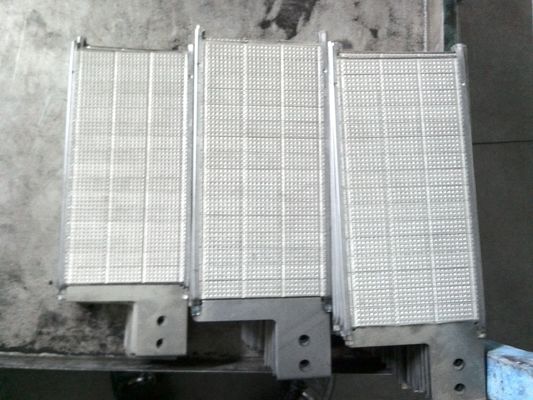

proceso de producción del espacio en blanco 1.2.Plate: la tira de acero bajo el marco y forma de la tira para llenar un raspador de relleno del polvo, pulverizada y secundaria del polvo (-) – el ascendente con el marco - arriba y abajo de la tira la fusión - orientado - arme en la boca - esconda el tenedor para doblar (- > polvo claro), boca apretada - corte - el banco de trabajo del cargamento (pequeño almacenamiento) (9 m) - el encanto del artículo - la grabación en relieve - corte - la placa continúa la entrega. La cadena de producción negativa del espacio en blanco de la placa necesita solamente sazonar una vez, ningún embalaje y polvo secundarios.
la capacidad 1.3.Production y los parámetros de proceso de la placa esconden la cadena de producción: la velocidad de la producción de pequeñas tiras es ajustable por 20m/min, y la longitud de pequeñas tiras es +/0,5/tiras de los 8m ajustables. El grueso de la tira es ajustable de 3,3 a 5,5mm. Pequeño peso 2.6g ~ 6.5g/50m m de la barra ajustables; Correa de acero aplicable: 0,1 X 21 x L; 0,1 * 23 * L; 0,1 X.25 x L. La anchura de la tira de la placa es de 60 a 400 milímetro ajustable, y la longitud del esquileo de la tira es de 80 a 200 milímetro ajustable. Después de grabar en relieve, el grueso es ajustable a partir del 1,4 hasta los 5.0m, y la tarifa del esquileo es mayor de 25 veces /min.
los requisitos 1.4.Performance de la placa esconden la cadena de producción: 1,3 bajo condiciones normales de la producción. Requisitos de la cláusula; Cada mecanismo de regla de la parte, de alimentación, alimentación del polvo y mecanismo que embala, formando el mecanismo de la combinación, el mecanismo del esquileo de la presión, los requisitos de la estabilidad y confiabilidad, fáciles actuar; Todas las piezas móviles tendrán mecanismo razonable, confiable y conveniente de la lubricación.
1.5. Prevención del polvo:
1.5.1. La cadena de producción debe tener instalaciones a prueba de polvo confiables, y las instalaciones a prueba de polvo reservan la toma de aire; Debe haber el tanque material de la colección debajo de cada frente de arranque, que requiere la colección completa y la operación conveniente. La puerta de la seguridad de toda la cubierta a prueba de polvo debe ser firme y confiable, conveniente de actuar y de mantener.
1.5.2. Todas las instalaciones, interruptores, zócalos y enchufes eléctricos serán a prueba de polvo y a prueba de explosiones. El cable eléctrico tendrá una cubierta protectora.
1.6. Después de que se termine el diseño, los dibujos de construcción serán confirmados y firmado cerca vaya de fiesta a y será atado a este acuerdo técnico.
cadena de producción automática 1.7.Plate equipo:
| NO. | Nombre de proceso | Devicename | Capacidad del equipo | Cantidad (sistemas) | Observaciones |
| 1 | Material de la carga | Alimentador automático del polvo | 250kg /netx | 2 | Cargamento automático |
| 2 | Polvo del paquete | Embaladora del polvo automático de la placa | ≤20m/min ajustable | 2 | |
| 3 | carga | Estación del cargamento | los 9m | 1 | Ninguna banda transportadora de rodillo del poder |
| 4 | Ninguna banda transportadora de rodillo del poder | Máquina del esquileo de la tira | ≥25 次 /min | 1 |
