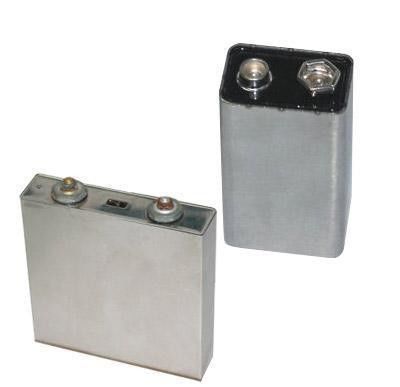

Sistema de aluminio de la soldadura de laser para la tapadera de aluminio cuadrada o redonda de batería
1, descripción del equipo se muestra en la tabla siguiente
| Nombre de dispositivo | Soldadora del casquillo cuadrado |
| Los requisitos de la fuente de alimentación |
El 380V±5% trifásico, 50Hz Poder clasificado: ≤12KW Corriente clasificada: ≤60A |
| Requisitos ambientales | Humedad 10-90% de la temperatura 5-40℃/ |
| Gas de oferta y demanda |
Aire < 0=""> Nitrógeno < 0=""> |
| Hora laborable | 24H (funcionamiento continuo) |
| Porcentaje de averías | el ≤2% (causado solamente por el equipo) |
| El por ciento del paso | el ≥98% (excepto los materiales entrantes anormales) |
| el proveer de personal | 1 persona (cargamento y descarga) |
| Eficacia del equipo | 1 PPM o más arriba |
2, estructura del equipo
El equipo consiste en principalmente el anfitrión del laser y el puesto de trabajo de la soldadura.

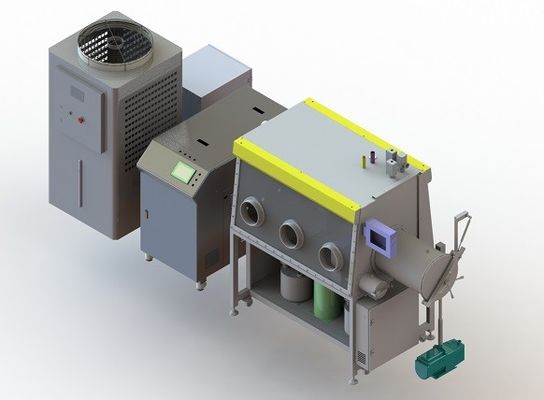

La estructura del equipo se muestra abajo
3, configuración de equipo
La configuración principal del equipo se muestra en la tabla abajo
| unidad | instrucciones | Cantidad | |
| Estación de la soldadura | Sistema del accesorio de la soldadura | 1 | |
| Sistema del movimiento del laser | De tres ejes | 1 | |
| Sistema de vigilancia | 1 | ||
| Sistema de protección de la soldadura | 1 | ||
| Sistema de la limpieza del polvo | 1 | ||
| sistema de la limpieza | columnas | 2 | |
| Sistema de control de la soldadura | 1 | ||
| Anfitrión del laser | laser |
China Max/2000 w |
1 |
| Máquina de la refrigeración por agua | P DOLUYO/2 | 1 | |
| Junta soldada con autógena del laser | importación | 1 | |
4, puesto de trabajo de soldadura
La unidad de la soldadura incluye principalmente el sistema del movimiento, el sistema de protección de la soldadura, el sistema de vigilancia, el accesorio, el sistema de la limpieza del polvo y el sistema de control de la soldadura. La tabla de la soldadura se muestra en la figura abajo.
