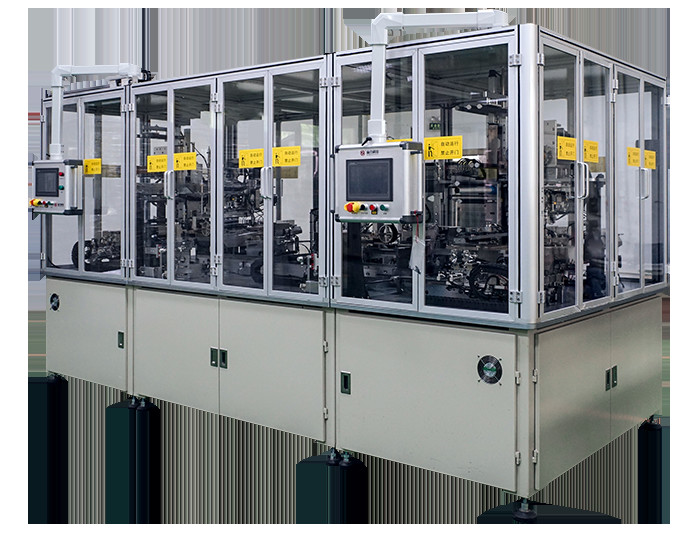

Máquina que lamina del litio de la estación blanca de Ion Battery Production Line Double
1. Perfil del equipo:
introducción 1,1 a las funciones y a los principios del dispositivo:
Este equipo termina el proceso automático de la laminación de la batería del poder, y sus funciones principales incluyen la laminación automática, esconder de la laminación, de la bobina de la cola, adhesivo y automático. Diafragma activo desenrollando, a través del rodillo de la transición, el mecanismo vertical de la tensión en la tabla que lamina principal. La tabla principal de la laminación conduce el diafragma para moverse hacia adelante y hacia atrás, doblando en una forma de Z y colocando el polo. Manipulante positivo y negativo de la caja de la película del polo positivo y negativo para sacar la película del polo, a través de la plataforma de colocación secundaria que coloca, exactamente pila en la plataforma principal de la laminación. Después de apilar al número determinado de pedazos, pare laminar, bobina automática de la cola, cinta del bolso U del borde, automáticamente abajo a la plataforma de descarga.
2. Funciones del equipo y parámetros técnicos
Especificaciones de la máquina
proyecto
ZCCE04A-00
Apilando la velocidad (microprocesador del s)
0,7 segundos/pedazo
Exactitud de la alineación entre el polo y el diafragma
Desviación de centro ≤±0.5mm (longitudinal)
Diafragma a la exactitud de la alineación del diafragma
La desviación de la alineación del final es menos que ±0.3mm
Sola exactitud de la alineación del microprocesador
+/- 0,3 milímetros
Exactitud total de la alineación de polos
+/- 0,5 milímetros
Tiempo auxiliar de la realización de un (s) unicelular
Tiempo de enrrollamiento ≤5s de la sola cola del revestimiento (si el enrrollamiento de tiempo se acumula sobre muchas vueltas), y tiempo de embalaje ≤70s
Hora laborable del electrodo una vez instalado (h)
0,5
Número de laminado
Puede ser fijado
Externalización del diafragma
Número del diafragma ajustable
Manera de acabado
Cinta del abrigo U del borde
3. Ambiente del uso del equipo
(1) aire comprimido: 0,4 ~ 0.8mpa (4-8kgf/cm2), flujo: 480L/min;
(2) requisitos del vacío del equipo: grado del vacío: -101kp ~ -50kp, flujo: 12L/S;
(3) eliminación del polvo: el partido b tendrá un extractor en el equipo y puso un interfaz del retiro a un lado de polvo;
(4) temperatura ambiente: 20 ~ 35℃;
(5) humedad relativa: 5-55% HORA;
(6) limpieza ambiental: ningún gas corrosivo, líquido o gas explosivo en sitio;
(7) fuente de alimentación: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 11KVA.
