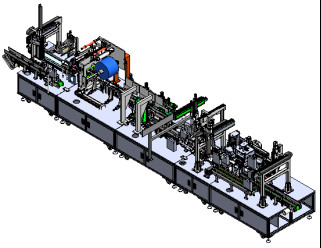

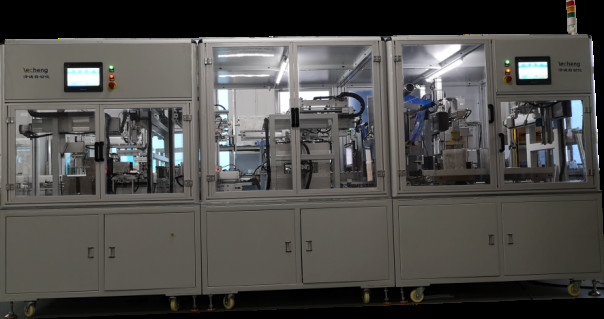

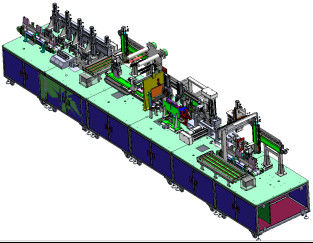

Litio auto Ion Battery Assembly Line Aluminum Shell Adhesive Tape Machine
1. Funciones del dispositivo
Se utiliza principalmente para la película del recinto de la batería de aluminio cuadrada del poder de la cáscara, incluyendo la batería automática que alimenta, exploración del código, película del recinto, película del aislamiento, el esconder, etc. Esta línea del envolvimiento es línea automática del envolvimiento, hay canal de descarga incompetente de la batería, y los datos relevantes de la detección se registran automáticamente.
2. Requisitos de los parámetros de proceso del equipo
proyecto | especificaciones |
Exactitud dimensional de la medida | ±0.01mm, con una resolución de 0.001m m |
Sola capacidad de máquina | 6 PPM o más altos |
Una tarifa óptima | 99,8% o más alto |
Tarifa del pedazo | 0,01% o menos |
Tarifa de la rotación del dispositivo | el ≥99% (fracaso causado por el equipo único) |
MTBF fracaso-libre malo del tiempo en marcha | 4 horas o más |
El ruido de la máquina | ≤75dB (un metro de la pared externa del equipo) |
El soporte del motor | 1,0 T/㎡ o menos |
|
|
3. Parámetros eléctricos del equipo
3,1 requisitos básicos del parámetro
Línea nombre del cuerpo
| El aire comprimido | vacío | La temperatura del ambiente | Humedad ambiental | El transporte de tierra | Poder del equipo |
máquina de prueba del sobre de la Doble-estación | After14 m/h/0,4 0,7 MPa | Después de 15 m/h - 80 KP ~ - 90 KP | 20 ~ ℃ 35 | 5 ~ el 55% HORA | > 800 kilogramos/㎡ | AC380V, trifásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 18KVA |
3,2 requisitos de la ruta de aire (el rojo representa la tubería principal, el verde representa el mercado de la ruta de aire, y el amarillo representa el mercado de aire espera), la tubería están directamente sobre la línea de la logística.
Línea nombre del cuerpo | Número de mercados de aire para el aire comprimido (verde) | Toma de corriente (amarilla) | Mercado del vacío (azul) | Especificación (milímetros) |
máquina de prueba del sobre de la Doble-estación | 6 | 6 | 3 | Φ12 |
