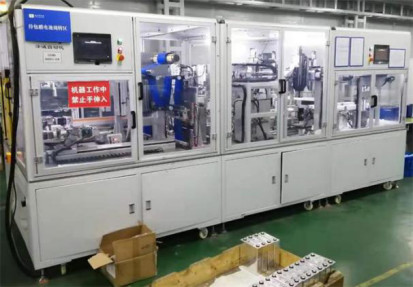

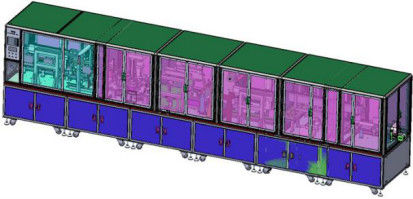

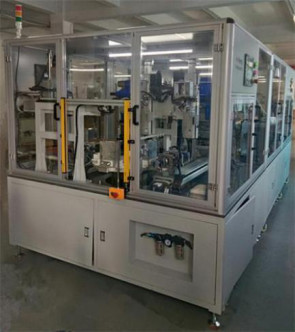

Máquina de aluminio de la cinta adhesiva de la cáscara de la estación doble automática de Ion Battery Assembly Line Fully del litio
1. Funciones del dispositivo

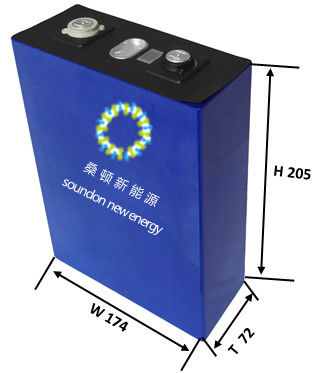

Se utiliza principalmente para el envolvimiento de aluminio cuadrado de la cáscara de la batería, incluyendo la batería automática que alimenta, exploración del código, envolvimiento de la cáscara, remiendo del aislamiento, detección del tamaño del aspecto, prueba de aislamiento, el esconder, etc. Esta línea del envolvimiento es línea automática del envolvimiento, hay canal incompetente de la salida de la batería, y los datos relevantes de la detección se registran automáticamente.
2. Requisitos de los parámetros de proceso del equipo
| proyecto | especificaciones |
| Presión de medición del grueso | Ajustable a partir del 200 a 800Kgf, exactitud ±20kgf, resolución 0,1 KGF |
| Presión de medición de la anchura | Ajustable a partir del 5 a 20Kgf, exactitud ±1kgf, resolución 0,1 KGF |
| Presión de la medida de la altura (columna del polo y columna del polo) | 0.5~5Kgf ajustable, exactitud ±1kgf, resolución 0.1kgf |
| Exactitud dimensional de la medida | ±0.01mm, con una resolución de 0.001m m |
| Sola capacidad de máquina | 12 PPM o más altos |
| Una tarifa óptima | 99,5% o más alto |
| Tarifa del pedazo | 0,01% o menos |
| Tarifa de la rotación del dispositivo | el ≥98% (fracaso causado por el equipo único) |
| MTBF fracaso-libre malo del tiempo en marcha | 5 horas o más |
| El ruido de la máquina | ≤75dB (un metro de la pared externa del equipo) |
| El soporte del motor | 1,2 T/㎡ o menos |
3. Parámetros eléctricos del equipo
3,1 requisitos básicos del parámetro
|
Línea nombre del cuerpo
|
El aire comprimido | vacío | La temperatura del ambiente | Humedad ambiental | El transporte de tierra | Poder del equipo |
|
máquina de prueba del sobre de la Doble-estación |
Después de 28 m/h/0,4 0,7 MPa | Después de 15 m/h - 80 KP ~ - 90 KP | 20 ~ ℃ 35 | 5 ~ el 55% HORA | > 1200 kilogramos/㎡ | AC380V, trifásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 30KVA |
3,2 requisitos de la ruta de aire (el rojo representa la tubería principal, el verde representa el mercado de la ruta de aire, y el amarillo representa el mercado de aire espera), la tubería están directamente sobre la línea de la logística.
| Línea nombre del cuerpo | Número de mercados de aire para el aire comprimido (verde) | Toma de corriente (amarilla) | Mercado del vacío (azul) | Especificación (milímetros) |
| máquina de prueba del sobre de la Doble-estación | 6 | 6 | 3 | Φ12 |
