1. Breve descripción de la punzonadora de la hoja del polo

Este equipo es conveniente para el proceso de perforación de la correa de tracción del polo. Hay dos modos de trabajo: automático y manual. El modo de trabajo automático del flujo de trabajo básico, prensa de batir, rollos instalados en zona polar a través del mecanismo transportador, transportando el mecanismo según la longitud de la liquidación de la dimensión del pedazo de polo que alimenta, trae en el paquete en el molde del sacador, el molde del superior muere está instalado en el bloque de la diapositiva de la prensa, bloque arriba y abajo del movimiento en el modo de la impulsión será situado en el molde extremadamente del corte de la correa en rebanadas. A través del agujero que esconde en el centro de la tabla del dado y del sacador, los pedazos de polo se caen en el transportador de correa debajo del sacador. El transportador de correa transmite los pedazos de polo a la estación de clasificación. La tira de polo acabada se forma en la basura porosa incompleta de la tira, que se hiere en la máquina de cosecha y se recoge en bobina.

2. Requisitos de diseño

2.1. La anchura máxima de la banda del polo es 220m m.

2.2. La velocidad máxima del esquileo no es ninguna menos de 80 veces /min (cuando la longitud de la hoja del polo es 75m m), y la velocidad del esquileo es ajustable.

2.3. La longitud máxima del esquileo es 300m m.

2.4. El dispositivo tiene por lo menos dos modos de trabajo: movimiento del punto y operación automática. Consola ambidextra de la seguridad de la disposición.

2.5. El dispositivo de protección de la puerta de la seguridad se proporciona en el frente y la parte posterior del banco de trabajo del equipo. Solamente cuando las puertas de la seguridad en ambos lados son poder cerrada el equipo actúe en el modo de trabajo automático.

2.6. El panel de control de operaciones del equipo tiene funciones tales como el interruptor, datos de supervisión de la situación corriente del equipo y de la exhibición del LCD de la indicación de la falta.

2.7. Hay dispositivos perfectos de la lubricación en las piezas del desplazamiento y de rotación del equipo tales como carril y eje de guía. El equipo tiene la función del movimiento, lote, cuenta del mantenimiento y así sucesivamente. El equipo se equipa del interfaz de la distribución con la recepción, descargando el transportador de la máquina, del alimentador y de correa.

2,8 el rewinder se conduce eléctricamente para recoger la liquidación, que es conveniente para comenzar frecuente. Voltaje 220V (380V), 50Hz.

2.9. Después de perforar y de esquilar, cuando las basuras de la tira de polo se estiran al límite superior, el uncoiler para el recoger de los materiales. Cuando la tira inútil baja al límite más bajo, la devanadera descarga el material. El alimentador debe tener un contrapeso para asegurar la suficiente tensión en la tira del pedazo para asegurar la velocidad del alimentador. El diámetro del eje inútil del montaje de la bobina de la máquina el rebobinar es 38m m. El eje del rewinder se proporciona un dispositivo inútil de la orientación del carrete. La posición del sensor de la detección de la posición de la banda del polo es ajustable. La posición axial de la instalación del reductor de velocidad del dispositivo de alimentación es paralela al eje vertical del dispositivo de alimentación. El dispositivo de recepción tiene un mecanismo eléctrico independiente de la operación.

2.10. Coordine el movimiento del trabajo de cada parte de la cadena de producción de los esquileos del polo, y cada parte tiene la función de la operación independiente y del depuración.

2.11. El diseño, la fabricación, la instalación y el depuración de los esquileos del polo coinciden con las especificaciones nacionales e industriales relevantes.

2.12. El modo de trabajo manual de puncher de la placa de polo se utiliza para el mantenimiento y depuración de equipo, nuevo depuración del molde y trabajo inicial. Durante el trabajo inicial, la correa manual del polo del dibujo incorpora el mecanismo de alimentación, y la correa rectora manual del polo entra en el molde del sacador. Después de varias veces de la operación del punto, el material de desecho se envuelve alrededor del eje de alimentación de la máquina y se puede transferir al modo de trabajo automático cuando la tensión de alimentación normal es generada por la máquina el rebobinar.

3. Piezas principales del equipo

4. Parámetros técnicos del equipo

5. Planta de fabricación de la batería de ión de litio de la opinión del perfil del dispositivo

6. Componentes principales del equipo

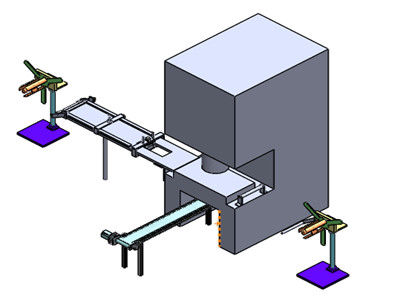

composición 6,1 de la punzonadora de la hoja del polo: se compone principalmente de una máquina el rebobinar, de un dispositivo de alimentación, de una prensa de sacador, de una máquina el rebobinar y de un transportador de correa.

6.2. La composición del uncoiler: por la alimentación eléctrica de la liquidación de la impulsión del reductor, conveniente para comenzar frecuente. Cuando se gira la máquina, el comienzo de la máquina el rebobinar para descargar automáticamente los materiales. Cuando la banda del polo baja al límite más bajo del sensor, la máquina el rebobinar para el descargar. Cuando la banda del polo se tira lejos de la gama de la detección del sensor, la máquina el rebobinar comienza a descargar otra vez. La máquina el rebobinar tiene mecanismo de frenado confiable. El diámetro del eje de la instalación de la bobina de la cinta del polo en la máquina el desenrollar es 38m m. En el eje de la máquina el desenrollar, hay un carrete material de la correa del polo al dispositivo de colocación, la placa material tiene colocación radial, perno de la transmisión. La máquina de bobina tiene la función de la alimentación positiva y reversa. El uncoiler tiene un dispositivo para evitar que el polo baje a la tierra. La posición axial de la instalación del reductor del dispositivo el desenrollar es paralela al eje vertical del dispositivo de alimentación. El dispositivo el desenrollar tiene un operador eléctrico separado.

6.3. Composición del alimentador: adopte el método de alimentación neumático, la velocidad de alimentación se puede ajustar, y con el partido de la velocidad del sacador. La anchura de alimentación no será menos de 220m m. El cilindro de fijación con abrazadera se utiliza para afianzar la correa del polo con abrazadera hacia arriba y hacia abajo, y el cilindro de alimentación se utiliza para empujar la alimentación. El cilindro de fijación con abrazadera no daña la superficie de la correa polar. La longitud de alimentación se puede ajustar arbitrariamente dentro de la gama de 0-300m m, y la longitud ajustada es mostrada por número de referencia. El mecanismo de alimentación es estable, con el mecanismo de alimentación de la guía y el mecanismo ajustable del límite de la correa del polo, que puede asegurar la alimentación de la correa del polo es recto bajo la circunstancia de la distorsión del borde de la correa del polo, y precisión es no más que ±0.5mm. Hay buena coordinación entre el mecanismo de alimentación y el movimiento del cursor de la prensa de sacador. El mecanismo de alimentación tiene dispositivo de seguridad perfecto y confiable. El mecanismo de alimentación tiene bastante rigidez y no debe producir la vibración excesiva al correr en la velocidad. La altura del mecanismo de alimentación es ajustable, y la conexión con el sacador es firme.

6.4. Composición del sacador: el sacador de ocp-80e produjo por la industria co de la maquinaria del jinfeng., LTD., presión nominal 80 toneladas.

6.5. Composición del transportador de correa: el transportador de correa está instalado debajo de la prensa de sacador. La correa se hace del tipo cinta del anillo del clip con la impulsión eléctrica. La longitud del transportador de correa se asegurará de que un extremo se pueda conectar con el pedazo de polo que cae del agujero que esconde de la máquina del sacador, y el otro extremo se expone al aspecto del equipo cerca de 500m m. La polea está instalada en la parte inferior del transportador de correa para facilitar el ajuste de posición del transportador.

composición 6,6 del rewinder: el rewinder se conduce eléctricamente para recoger el material de la liquidación, que es conveniente para comenzar frecuente. Después de perforar y de esquilar, el uncoiler para el recoger de los materiales cuando la tira del pedazo se estira al límite superior. Cuando la tira inútil baja al límite más bajo, la devanadera descarga el material. El alimentador debe tener un contrapeso para asegurar la suficiente tensión en la tira del pedazo para asegurar la velocidad del alimentador. El diámetro del eje inútil del montaje de la bobina de la máquina el rebobinar es 38m m. El eje del rewinder se proporciona un dispositivo inútil de la orientación del carrete. La posición del sensor de la detección de la posición de la banda del polo es ajustable. La posición axial de la instalación del reductor de velocidad del dispositivo de alimentación es paralela al eje vertical del dispositivo de alimentación. El dispositivo de recepción tiene un mecanismo eléctrico independiente de la operación.

6.7. Sistema de control: la máquina se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. EL PLC UTILIZA OMRON. El techo del cable de transmisión está parcialmente perforado. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
