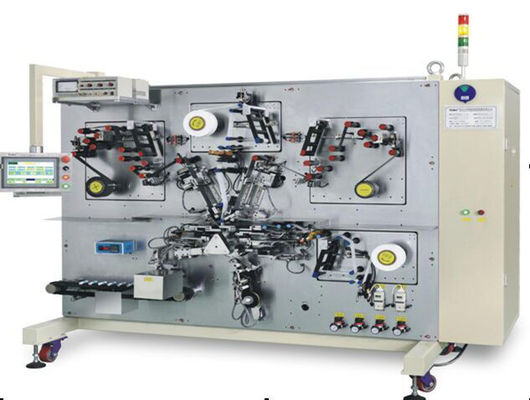

I. descripción de la función del dispositivo

Esta máquina se utiliza principalmente para enrollar la célula de batería de ión de litio cilíndrica. El proceso de trabajo es como sigue: los pedazos y el diafragma positivos y negativos del electrodo se desenrollan activamente, respectivamente a través del control de tensión, del dispositivo del retiro de polvo y del dispositivo de la corrección de la desviación (con la función de rectificar la desviación antes de enrollar), el diafragma tiene la función de quitar electricidad estática, la parte de enrrollamiento se introduce y herida según los requisitos de proceso, y se pega la cinta de la terminación. Los productos finales se esconden automáticamente después de escariar, con la función del agujero caliente, con la detección del cortocircuito y la eliminación del producto defectuoso, los buenos productos se entrega a la tabla de la colección, realizando el proceso automático de la bobina.

1. Placas positivas y negativas

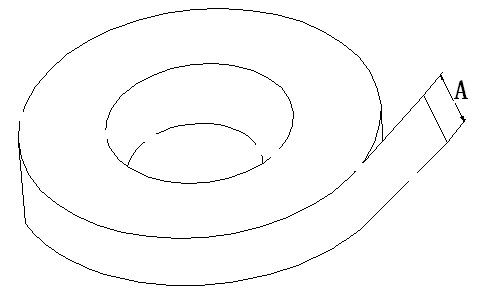

(1) tolerancia de par en par de rajar

A: dentro 0.1m m

desviación de la dirección de la anchura de la capa

Grueso: dentro del 2%

forma de onda, doblando y deformándose

Ninguna forma de onda (defectos superficiales del final del finger), deformándose (después de cortar el rizo del pedazo de polo de la pieza),

Error de doblez serpentino: el error de doblez serpentino de la longitud del elemento del polo es menos de los 0.3mm/1m.

(4) la correa de la conexión será hecha de la cinta del rojo o del verde con los colores obvios para probar, y la sola bobina será descargada en el lugar de la bobina.

(5) marca final:

La señal que el material usado como la voluta original está consumido y la pieza sin recubrimiento del terminal serán más el de 1m.

2, el diafragma

(1) tolerancia de la anchura de corte: dentro de ±0.05mm

(2) la forma de onda, doblando, juicio visual de la forma del dobladillo de productos defectuosos exceptúa.

(3) marca final: marque el final, para hacer la señal consumida, puede ser marcado en verde o negro.

3. Quite el corazón a la especificación

especificaciones

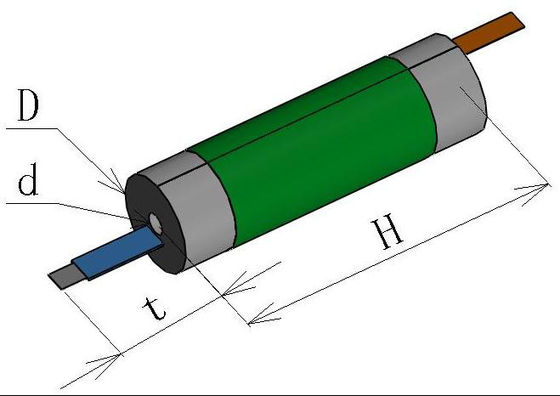

Tamaño (milímetros)

Diámetro D

16 ~ 32

Altura H.

40 ~ 65

Diámetro d del poro

La phi es 3,5

Mismo oído expuesto

25 o menos

Mismo número del oído

4 o menos

4. Exactitud de la bobina (los materiales cumplen los requisitos de 2,1 y 2,2)

1) ± 0.3m m del error de alineación del final del diafragma;

2) el error de alineación de la cara del extremo de la hoja del polo es ±0.3mm;

3) el error de la altura de la célula es menos de 0.6m m.

Iv. capacidad de producción (excepto factores del no-equipo)

Cuando la longitud de la cuchilla es menos de 700m m, la eficacia de la producción de 18650 no es menos que 24-26pcs/min;

La eficacia de la producción de 26650 no es menos que 15-18pcs/min

La eficacia de la producción de 32650 no es menos que 10-11pcs/min

Tarifa del paso del producto: tarifa casada el ≥99% el ≥97%

V. características del equipo

1. La posición del cambio adopta el principio de motor servo y de divisor para conducir la placa giratoria, con la colocación exacta y para ayunar velocidad de la producción;

2. La aguja de la bobina adopta la aguja de tracción unilateral de la aguja avanzada de la dos-mitad, que puede mejorar la velocidad del viento;

3. Es muy conveniente cambiar las agujas. Las agujas del balanceo se pueden cambiar en cinco minutos y producir normalmente.

4. Utilice la estructura del carril de la diapositiva para enrollar todas las piezas, y quepa la liquidación bien;

5, pueden ser convenientes para 16 - el tamaño 32, la anchura aplicable entre 45-70m m, apenas la necesidad de cambiar el clip material y de cambiar los parámetros pueden ser más convenientes.

1, la máquina está resbalando, está reaprovisionando de combustible y está operación más convenientes y seguros;

2, positivo, placa negativa, el desenrollar automático del diafragma y rectificación, tensión con control proporcional de la válvula, la tensión se pueden controlar en secciones

8. La detección del cortocircuito será probada por la institución de la prueba del cortocircuito. La prueba y la descarga serán terminadas en una vez.

9. La rectificación de la desviación se cambia para adoptar método de rectificación integral. El método de control de la detección de borde material es más razonable en el diseño, más exacto en el juicio y más rápido en la rectificación de la desviación

10. Hay un dispositivo del retiro de polvo en el pedazo de polo que desenrolla y que corta el extremo;

11. Pare la cinta rodando, no fácil doblar;

12. Adopte los materiales y el transporte mecánicos de la correa para evitar la colisión de la célula eléctrica;

13. La caja eléctrica está a la derecha de la devanadera, y la conexión entre el lugar que esconde y el procedimiento de funcionamiento siguiente no es afectada;

14. Interfaz amistoso, operación fácil y mantenimiento simple.

Vi. composición del equipo

1) mecanismo de bobina del diafragma (dos sistemas):

La bobina del diafragma es fijada por el eje mecánico de la extensión, que es colocado por el lado de la referencia de la cara del extremo interno del diafragma. El motor servo se utiliza para conducir directamente, y los controles de programa el desenrollar automático.

2) mecanismo de la tensión del diafragma (dos sistemas):

Adopte el rodillo del oscilación, impulsión baja del cilindro de la fricción; Añada el eliminador electrostático del diafragma.

La presión exacta que regula la válvula proporcional controla la tensión de trabajo, la tensión se puede controlar en las secciones, 0-500kpa;

3) mecanismo de la corrección el desenrollar y de la desviación del pedazo de polo (dos sistemas + dos sistemas):

La bobina del material de hoja del polo es fijada por el eje mecánico de la extensión, y la hoja del polo es colocada por el lado de la referencia del interior, que hace el reaprovisionamiento de combustible conveniente y aprisa. El motor servo se utiliza para conducir directamente, y los controles de programa el desenrollar automático.

La bobina del material de hoja del polo está conectada con el motor servo de rectificación a través del tornillo de la bola, según la señal del sensor de rectificación exacto, la rectificación automática total, asegurando la posición baja del borde de la hoja del polo.

4) mecanismo de la tensión de la hoja del polo (dos sistemas):

Adopte el rodillo del oscilación, impulsión baja del cilindro de la fricción;

La presión exacta que regula la válvula proporcional controla la tensión de trabajo, la tensión se puede controlar en las secciones, 0-500kpa;

5) dispositivo del cepillo del polvo del pedazo de polo (dos sistemas);

La ruta que viaja de la placa de polo se equipa de un dispositivo de doble cara de la limpieza del polvo para evitar que el polvo sea chupado en la célula de batería.

6) dispositivo del recortes del polo (dos sistemas);

El cilindro acorta el pedazo de polo y el extremo del pedazo de polo es llevado en la parte de enrrollamiento por el tornillo de posicionamiento.

Ventaja de poste adentro y partido del desarrollo del polo, velocidad estable, posición exacta, ningún polo del daño; Error de pole position ±1mm

7) dispositivo del corte del polo (dos sistemas),

El corte de poste adopta las tijeras para asegurar el extremo plano del polo;

Asegure las rebabas menos de 0.03m m; La vida eficaz del cortador es ≥2 millón de veces

8) dispositivo de la bobina (un sistema):

La aguja de la bobina adopta el método unilateral del dibujo de la aguja avanzada de la dos-mitad, que puede mejorar la velocidad del viento y ahorra el espacio exterior del equipo.

La aguja de la bobina adopta la estructura lateral doble de la ayuda, la transmisión es estable, garantiza la producción de la bobina; La aguja que arrolla pulsa ≤0.10mm en el caso de la tensión

El motor de bobina es relativamente fijo, y el poder se transfiere a la aguja de la bobina a través del sistema del engranaje de hacer el equipo más estable.

Añada la función del agujero de la agitación con la aguja

9) dispositivo del cambio (un sistema):

La posición del cambio adopta el principio de motor servo y de divisor para conducir la placa giratoria.

La estación tiene la función del apagón y el de autoretención, que asegura la operación confiable del equipo.

El diafragma fue cortado con un cortador de la montaña.

11) dispositivo adhesivo (un sistema):

Adopte el método del balanceo, adáptese para pegar una correa ancha, buena estabilidad, no fácil doblar la correa;

12) esconder el dispositivo (un sistema):

La manera de usar la mano mecánica para llevar a cabo la célula eléctrica para cortar el material, evita la célula eléctrica para topar;

Alcance el péndulo del manipulante, el estiramiento, la garra y otras acciones, la realización de la batería automática en la línea del transportador de correa;

13) producto final que transporta el dispositivo (un sistema):

El mecanismo de medición Lapped se adopta para medir el cortocircuito, que reduce con eficacia el juicio erróneo. Añada la descarga del cortocircuito después de prueba

Cortocircuite, oído que falta del polo, pedazo de polo defectuoso y otros productos incompetentes se quitan a la caja del pedazo;

La célula calificada es transportada a la tabla de recogida por la correa;

14) sistema de control (un sistema);

Interfaz chino de la operación, interfaz amistoso, operación simple;

El sistema de alarma es perfecto y tiene la función del autoexamen.

Tiene la función de la cuenta del corte del cortador de la rebanada del polo, de la cuenta de la producción y de la alarma para exceder épocas preestablecidas.

Instalaciones favorables

1) tamaño total: 2400L*1500W*2100H (desplazamiento incluyendo de la barra antropomecánica)

2) fuente de alimentación: poder monofásico de AC220V 50AHZ: 10KW

3) peso del equipo: 3000kg

4) fuente de aire requerida: 5~7 KGF /cm, 100 l/min;

5) gases anticorrosivos, líquidos y gases explosivos.

6) la parte que sopla se separa del trío de la fuente de aire.

7) el ruido del equipo debe cumplir los requisitos de los estándares del diseño y de la higiene de la empresa industrial tj36-79, y el ruido no excederá 80dB (a) (estándar nacional gb3096-82). El ruido del equipo se mide en una distancia del 1m del equipo y no es mayor que 75dB durante la operación ociosa y 85dB durante el corte y el cargamento.
