Máquina de rellenar líquida cilíndrica del equipo de fabricación del batería li-ion
1.1. Nombre del equipo: máquina linear de la inyección
1.2. Modelo del equipo: jxy-z0508-p288
1.3. Uso del equipo: procedimiento líquido de la inyección de la batería cilíndrica
1.4. Método líquido de la inyección: inyección líquida de cinco veces, ocho veces estáticas
1.5. Precisión de la bomba de inyección líquida: ±0.025g/redondo
1.6. Capacidad del equipo: 30,000/10h (2500mah), capacidad real es determinado por capacidad y proceso de la batería.
1.7. Tamaño del equipo: 11763mmX 120m m x 1753m m (altura de la anchura X de la longitud X)
1.8. Tarifa de la calificación del equipo: el 99%
1.9. Tarifa corriente del equipo: el 98%

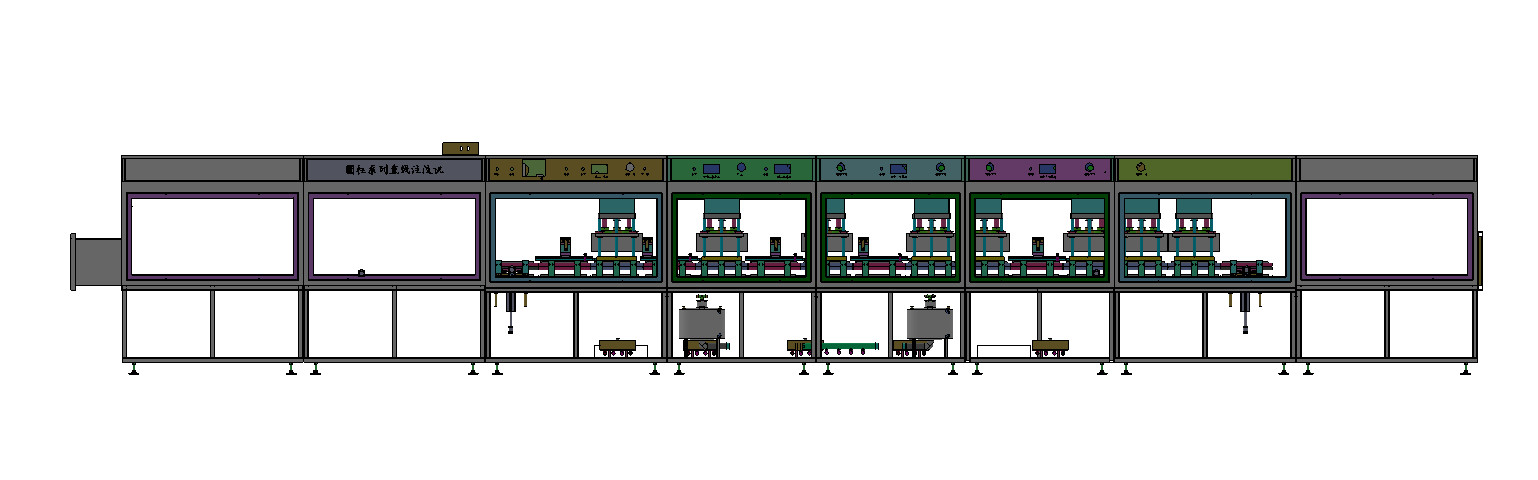

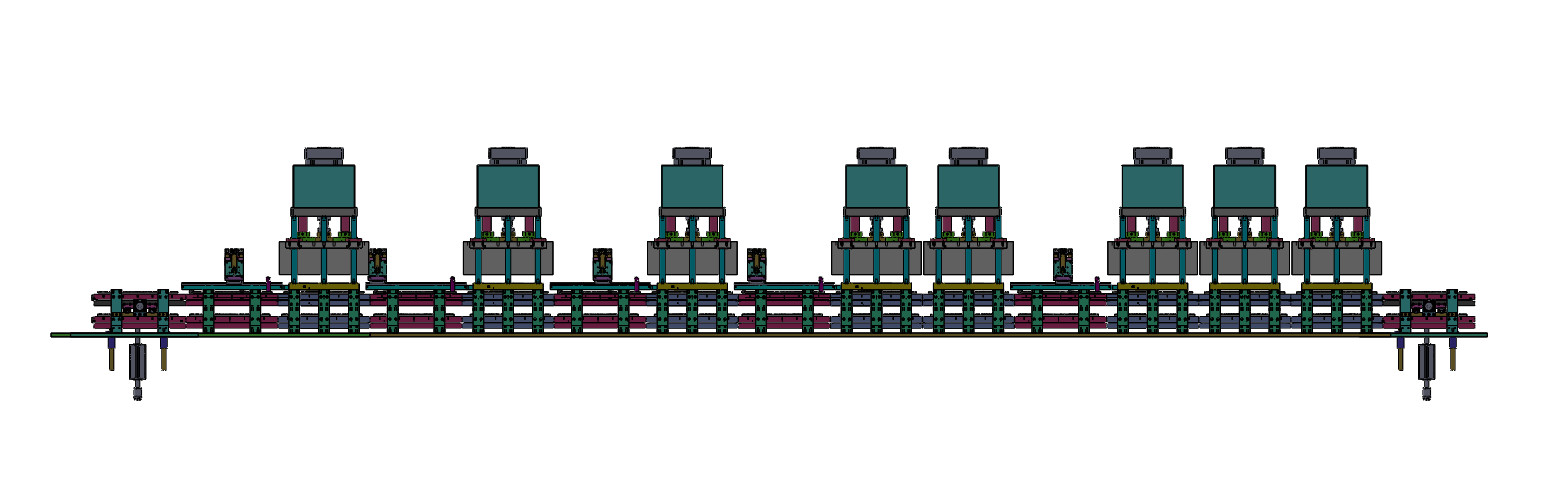

2. Diagrama esquemático de la unidad y del flujo líquidos de la inyección:
3. Ponga la batería en la bandeja de la batería manualmente (el modelo 18 requiere a 4-6 personas actuar). Después de colocar el líquido en la posición de la inyección, el equipo terminará automáticamente la inyección y el vacío líquidos, e incorpora el proceso siguiente, para circular la inyección líquida para 4.times y el vacío por 8 veces.
5. Resistencia de presión de la cámara de vacío: el vacío puede alcanzar -90kpa, y la presión puede alcanzar 0.4-0.5mpa. El vacío y la presión se fijan según proceso del campo.
6. Descripción de proceso del trabajo:
6,1 cuecen la batería y la toman hacia fuera del horno. Ponga manualmente la batería en la bandeja líquida de la inyección con 288 baterías por la bandeja.
Ponga la bandeja de la batería en el inyector para colocar, (colocando el bloque del límite del inyector)
6,2 presionan impresión, y la batería instalada será inyectada en la estación señalada a través del dispositivo de la transferencia. Sobre la realización, la batería será transferida a la siguiente estación, el vacío será bombeado, y un ciclo estático será fijado. Después de la realización, la batería será inyectada en la siguiente estación.
6,3 después de la realización de la inyección entera, sacan manualmente la batería en la bandeja, la bandeja es empujado de nuevo a la estación material superior por el cilindro de vuelta, la batería incorpora el procedimiento siguiente;
6,4 el panel de la operación adopta la forma de pantalla táctil, que es conveniente y simple de actuar, y la situación del equipo se exhibe en tiempo real.
6.5Note: el tiempo del vacío y la hora derecha se pueden fijar según la situación;
7. Configuración de equipo:
| NO. | Configuración de dispositivo: | unidad | El número de | nota |
| 1 | El tanque del soporte del vacío | Sistema de | 8 | |
| 2 | Mecanismo automático de la inyección | Sistema de | 5 | Para exactos |
| 3 | Bomba de inyección eléctrica (bomba de la cuatro-cabeza) | Sistema de | 5 | Tipo de la alta precisión |
| 4 | Vacío de la bomba o de la tubería de vacío (sobre -90kpa) | Taiwán | 1 | Vaya de fiesta a debe traer adelante sus los propio |
| 5 | La bandeja | a | 40 | |
| 6 | La máquina | Sistema de | 1 | |
| 7 | Batería que coloca el mecanismo | Sistema de | 1 | |
| 8 | Caja de guantes | Taiwán | 1 | |
| 9 | El tanque automático del relleno y de almacenamiento | Sistema de | 2 | |
| 10 | Sistema de control | Sistema de | 1 | |
| 11 | Repare la puerta | a | 2 | |
| 12 | Tirada de alimentación | a | 4 | |
| 13 | Esconder el lechón | a | 2 |
8. Ambiente, instalación y depuración in situ
8.1. Temperatura ambiente: será determinado por el ambiente de la fábrica del partido a;
humedad relativa 8,2: el aire seco será proporcionado por el partido a;
fuente de alimentación 8,3: 220V monofásico, 50HZ, gama de fluctuación del voltaje 3KW: el +10% ~ -- el 10%;
aire comprimido 8,4: después de secar, estabilización de la filtración y de la presión: la presión del mercado es mayor que 5.0kg/cm2;
fuente de 8,5 vacíos: bomba de vacío 10 l/s, sobre -90kpa, o vacío de la tubería (sobre -90kpa);
nitrógeno 8,6: ≥ 0.4mpa, 30L/min
gas seco 8,7: ≤400Pa (el flujo es el cerca de 15m, punto de condensación está debajo de -40℃, el más bajo el mejor)
(proporcionado por el cliente)
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
