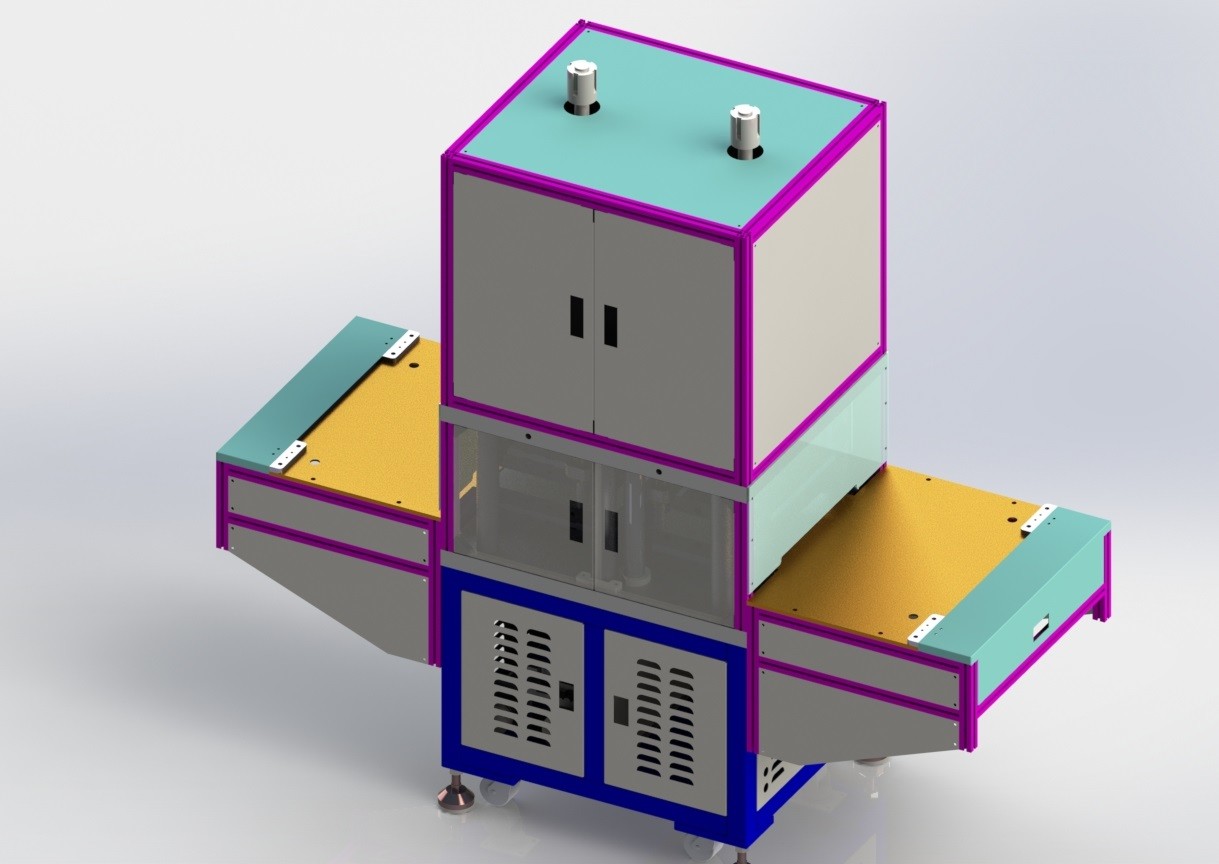

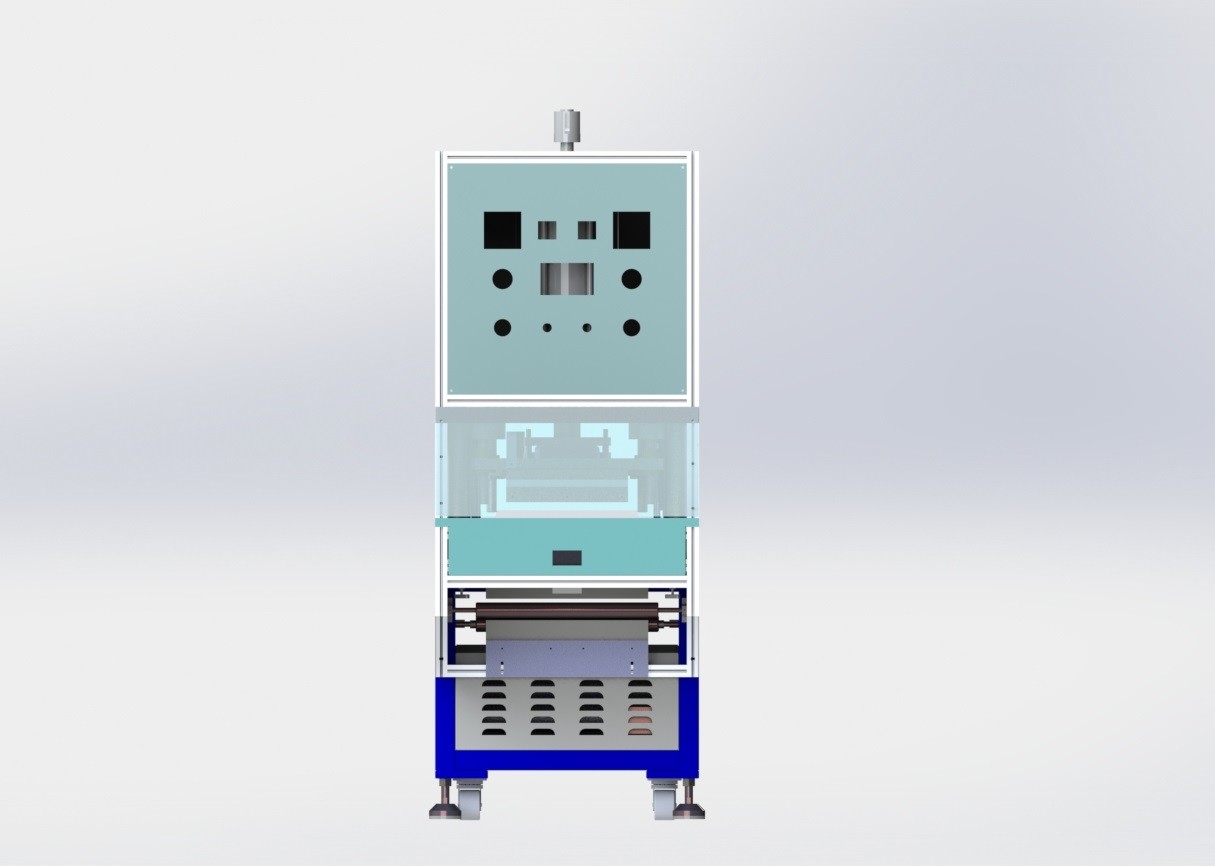

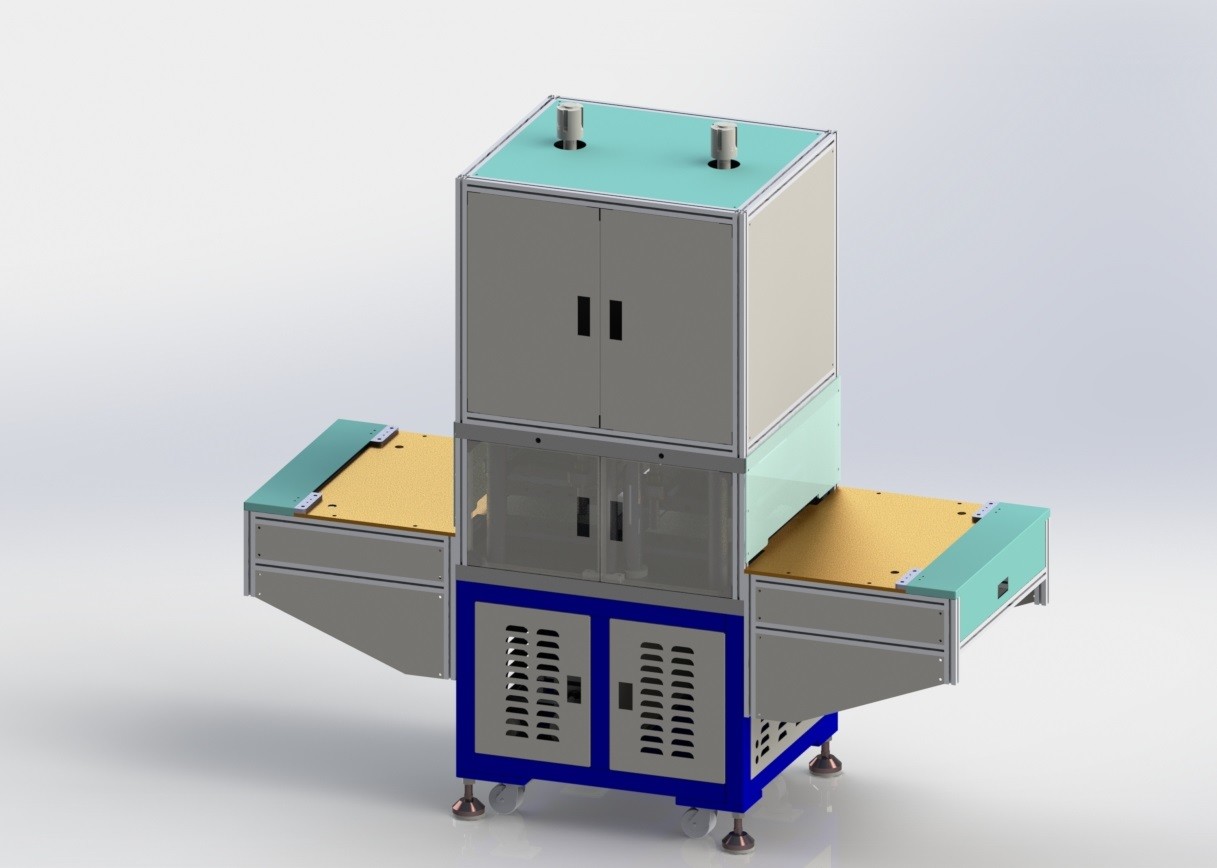

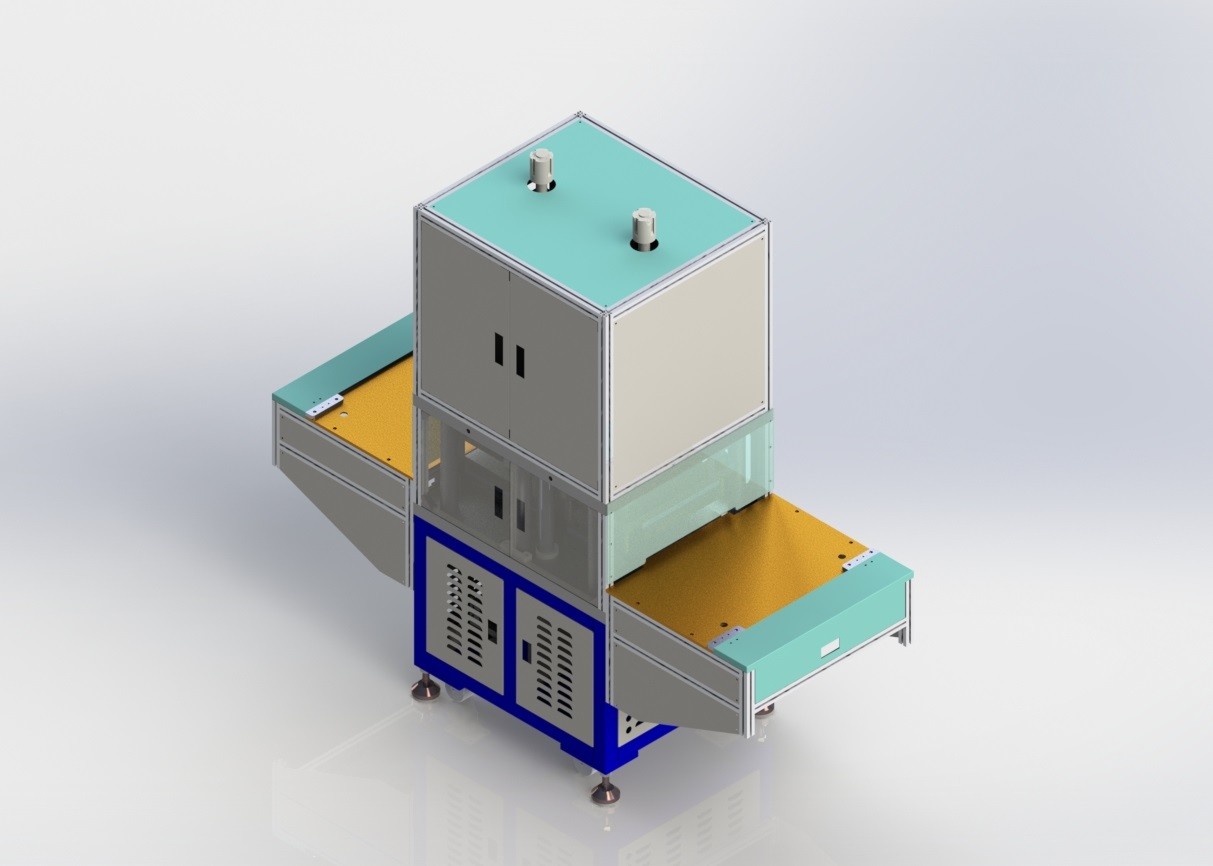

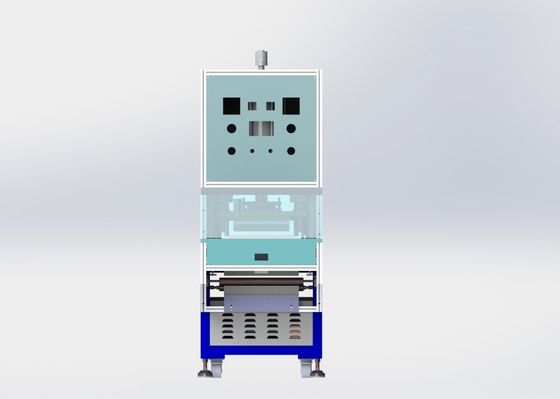

Equipo frío caliente de la prensa de la célula de batería del equipo de fabricación del batería li-ion de 8 PPM
1, el perfil
El dispositivo se utiliza principalmente para flaten la célula del cuadro laminado o la célula cuadrada después de la laminación. La presión y la temperatura se pueden ajustar según las necesidades.
Características
--- la batería en cada estación es presionada completamente por el cilindro gaseoso líquido del aumentador de presión, y la presión puede ser ajustada. Adopte el tipo de la banda transportadora para conducir la batería al movimiento.
-- eficacia alta: estación doble, una prensa caliente de la estación, prensa fría de dos estaciones. Prensa caliente y press.8 frío PCS/min (la eficacia específica es resuelta según el tiempo el presionar caliente y el presionar frío)
-- gastos de explotación bajos
El equipo tiene alto nivel de automatización y de operación manual simple.
Presión plana: ≤ 2000KG
2. Área acuciante plana: 350x480m m
3. Paralelismo de la placa acuciante: ≤ 0.1m m
4. La presión y el tiempo planos pueden ser ajustados;
5, calientes y frías presiones se equipan de los sensores de la presión y de la exhibición de la presión
Para adaptarse a las especificaciones
tamaño adaptante de la batería del objectsThe 3,1
| Modelo | Con (milímetros) | Longitud (milímetro) | Grueso (milímetros) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 parámetros técnicos del equipo
|
Especificaciones Artículo |
ZCA07-202 | |
|
Parámetros técnicos |
eficacia (PPM) | 8 (según tiempo caliente el presionar acuciante, frío) |
| Gama ajustable de la anchura del accesorio | Ajustable o reemplazo, referencia a adaptarse al modelo de la batería | |
| Presión del trabajo (T) | 2 | |
| Exactitud del control de la temperatura | +/-1℃ | |
| Sistema del aire comprimido | 0.4-0.6MPa | |
| El poder total (kilovatios) | 15 | |
| Poder de funcionamiento normal (kilovatio) | 13 | |
4, especificaciones mecánicas
el dispositivo del systemThe de 4,1 estantes tiene un marco cuadrado de la soldadura, y el substrato es una placa de acero con un grueso de 25-30m m. Se electrochapa la superficie.
4,2 impulsiones de motor de escalonamiento de alimentación automáticas del systemThe la banda transportadora para mover la batería desde la estación de alimentación a la prensa caliente, de la estación caliente de la prensa a la estación fría de la prensa, desde la estación fría de la prensa a la estación de descarga.
la placa de presión superior y más baja del systemThe el presionar caliente 4,3 es heated a través del tubo de calefacción, el regulador de temperatura controla la temperatura, el tiempo el presionar caliente se fija de la pantalla táctil, y la presión del cilindro gaseoso líquido de la presión puede ser ajustada. Área 350*480m m el presionar caliente.
se termina el systemAfter de la presión del frío 4,4 el presionar caliente, la célula se mueve a la estación el presionar frío, la plantilla más baja es refrescada por la agua en circulación, el tiempo el presionar frío se fija de la pantalla táctil, la presión del cilindro gaseoso líquido del aumentador de presión puede ser ajustada, y el área el presionar frío es 350*480.
operación de funcionamiento de la pantalla del systemTouch 4,5. Hay poder prendido, parada de emergencia, manual, botón automático.
la máquina del panelThe de 4,6 controles se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y la conexión externa, usando los conectores y el terminal table.PLC adopta el omron. El techo del cable de transmisión está parcialmente perforado. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
4. corrección systemAutomatic de rectificación 7 de la compensación de la banda transportadora del ANIMAL DOMÉSTICO.
5. El mediumPlease de la energía proporciona el medio siguiente de la energía
5,1, fuente de alimentación
1) cambio instantáneo del counterphase del voltaje AC220V± el 10%
2, frecuencia 50 herzios + 1 herzios
5,2, aire
1) presión 0.5mpa 5kgf/cm2
5,3, capacidad 1001/min
El dispositivo ambiental del conditionsThe puede actuar sin barrera bajo condiciones ambientales siguientes.
1) temperatura dinámica de la temperatura: temperatura 5-35℃Storage: 0-40℃
la humedad 30-80% pero no debe rociar.
3) la limpieza ambiental no será más baja de 100.000; Ningún gas corrosivo, líquido, gas explosivo en sitio
