1, descripción del equipo:

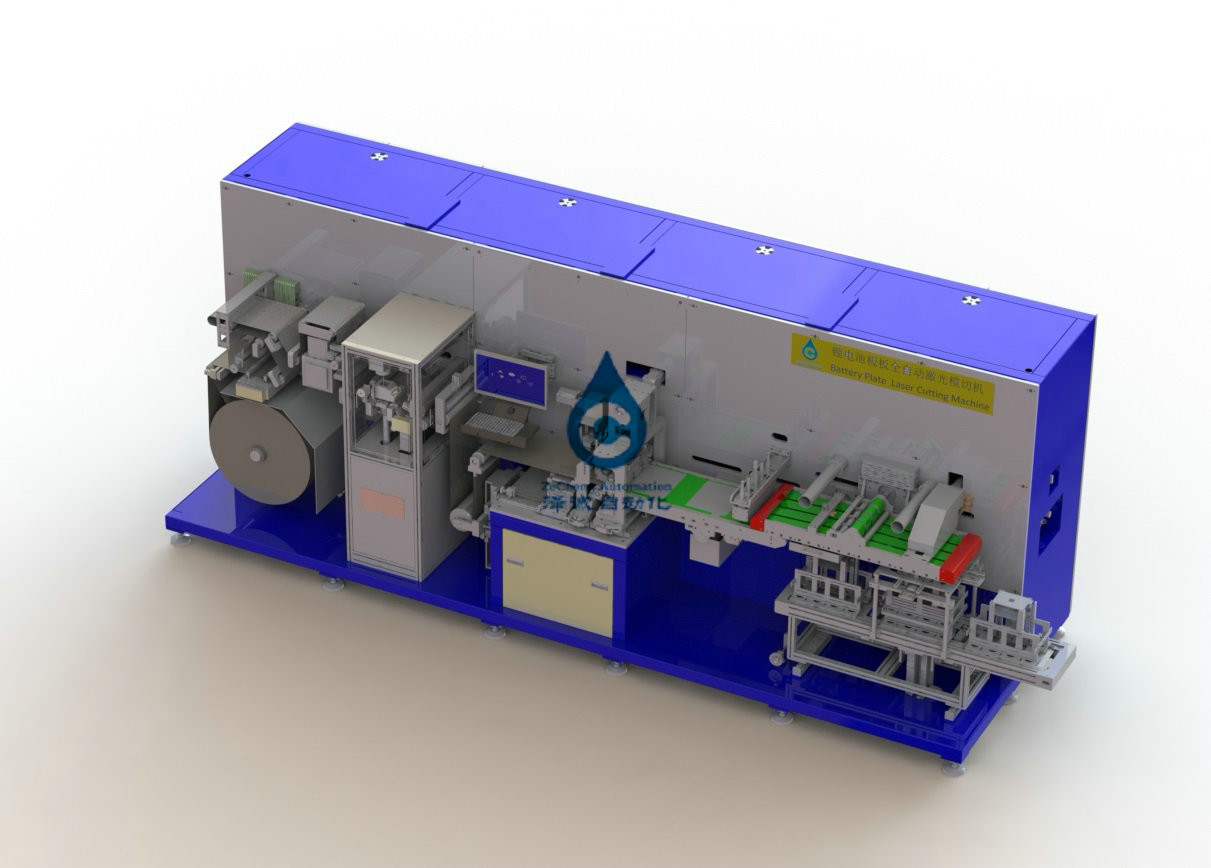

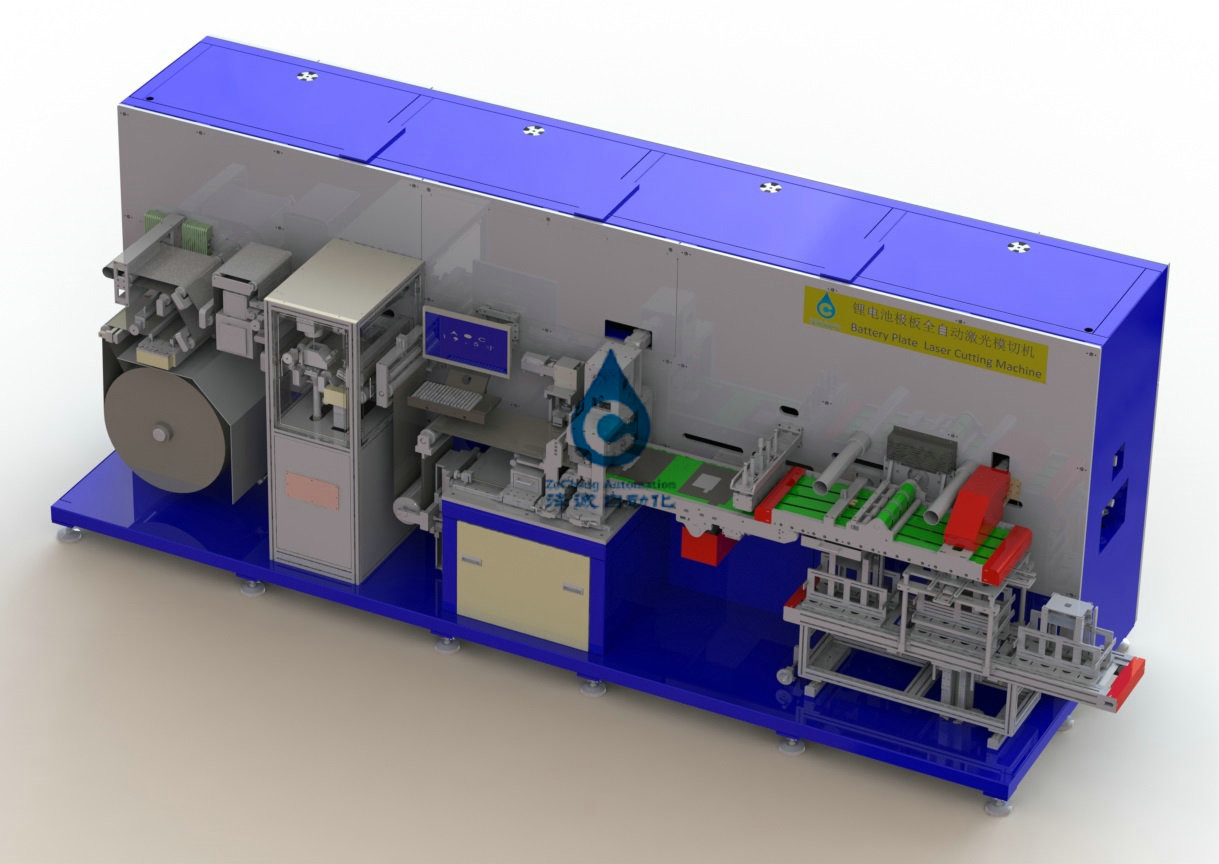

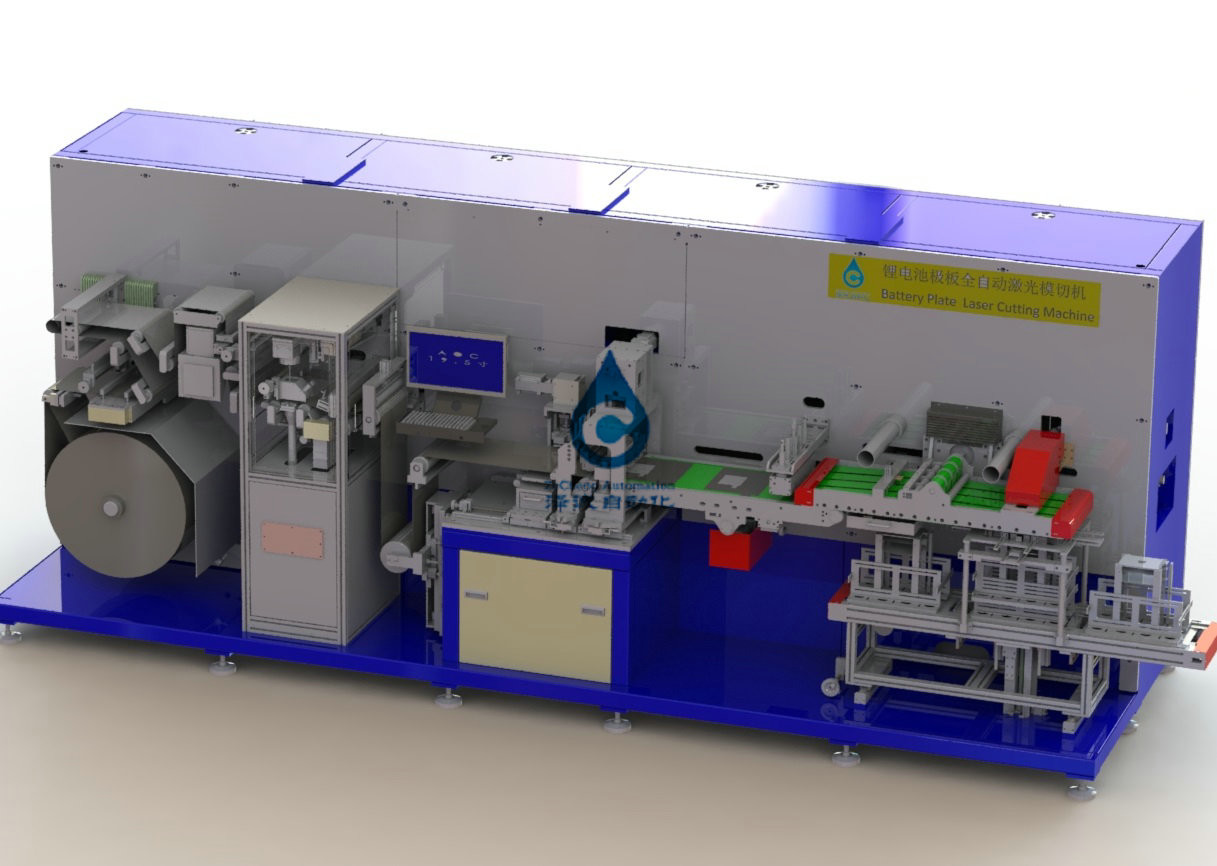

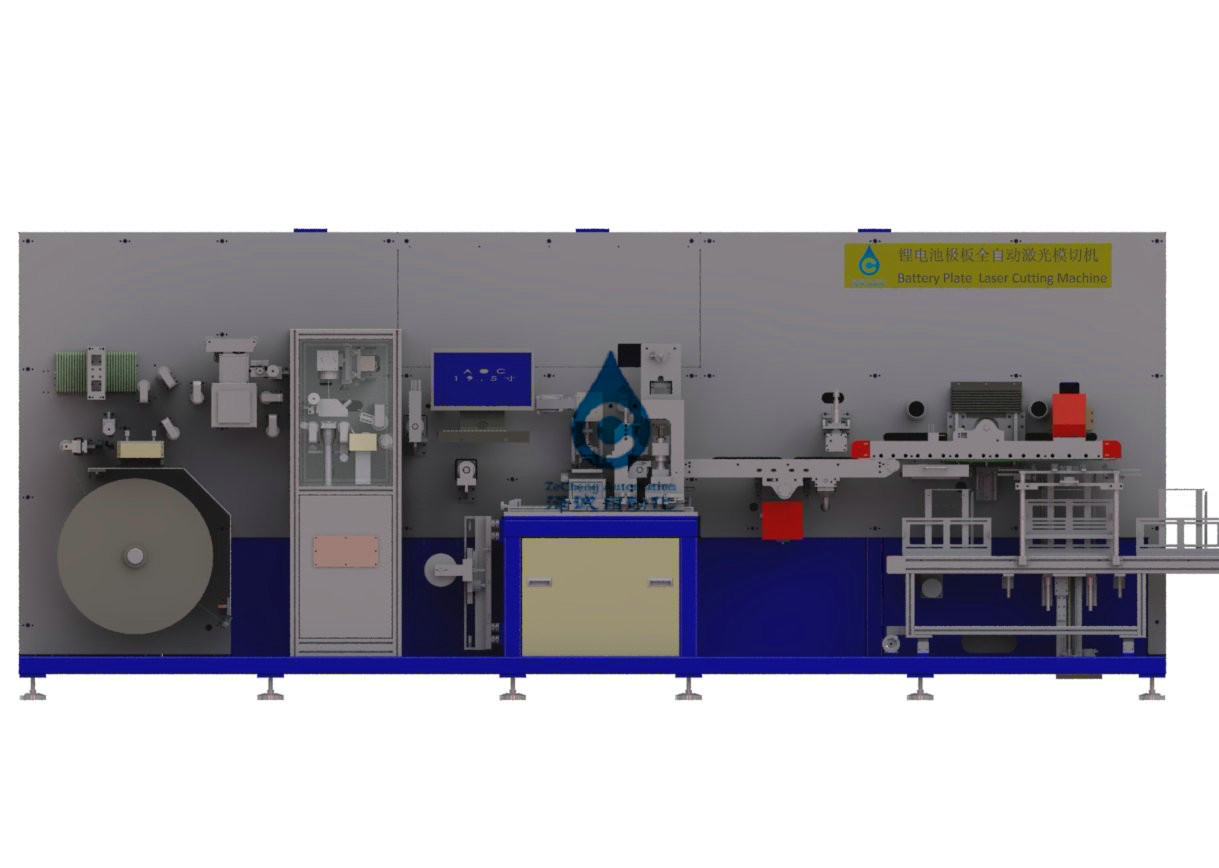

perfil del equipo 1,1: Este equipo termina el microprocesador del laser que corta el proceso de baterías de ión de litio laminadas y corta el material continuo de la bobina en solo microprocesador. El polo artificial del rollo que rodaba el eje inflable instalado al dispositivo, el dispositivo puso automáticamente el volumen, rectificando el mecanismo del proceso del balanceo para continuar el ajuste automático, y controla la tensión del pedazo de polo a través del sistema de control de la tensión, mecanismo servo será transportado a la ubicación de la placa del corte del laser, el laser será extremadamente formación del corte del oído, cortando la ubicación con un cuchillo de corte para la hoja cortaba en solo pedazo de polo, entonces al retiro de polvo del solo pedazo de polo, con la calidad superficial y la dimensión de la placa de la detección del CCD, mún producto se ha caído en la caja inútil, material no conforme fue enviado a la caja de recogida material.
2, alcance de la adaptación del equipo y parámetros técnicos
2,1 la especificación de materiales adaptantes es como sigue:
|
Especificaciones del artículo
|
ZCCE03A-00 | ||
| Especificaciones materiales | Pedazo de poste | Longitud (milímetro) | bobina |
| Anchura/tolerancia (milímetro) | 100~300/0.2 | ||
| Grueso/tolerancia (milímetro) | 0.05~0.25/0.005 | ||
| El diámetro más grande (milímetro) | φ650 | ||
| El diámetro interno (milímetro) | φ152.4mm (6") | ||
| Peso máximo de la bobina | 250Kg | ||
3, parámetros técnicos y funciones del equipo:
3,1 parámetros técnicos del equipo:
|
Especificación Artículo |
Parámetros técnicos |
| Eficacia | >120ppm |
| Gama/precisión de la anchura W de poste | 80-250mm/±0.2m m |
| Clase H/exactitud de la altura de poste | 100-280mm/±0.2m m |
| Gama polar/exactitud de despegue del ancho de hombros del oído | 5-50mm/±0.25m m |
| Gama/exactitud polares del peso de la anchura del oído | 10-100mm/±0.2m m |
| Gama polar/exactitud del Ht de la altura del oído | 10-30mm/±0.5m m (según el tamaño del material entrante) |
| Vida total del molde del hardware | horas >100000 |
| Tarifa del grano (fracaso causado por el equipo solamente) | el ≥98% |
| Tarifa calificada (excepto los materiales entrantes defectuosos) | el ≥99.5% |
4 dimensiones externas del equipo:
Tamaño total (milímetro): longitud * anchura * peso del equipo de la altura 7500*1780*2395 (cubierta protectora incluyendo y aspirador): 6500KG
5, condiciones del equipo
5.1. Fuente de alimentación: 380V trifásico; La fluctuación del voltaje es menos del ±10%; El poder máximo del equipo es 16kw;
5.2. Requisitos del gas: presión de la fuente de aire (aire comprimido) > 6 kg/cm2, consumo máximo 50L/min, secándose;
5.3. Peso total del equipo: 6500kg;
5.4. Transporte del piso de la planta: > 800kg/㎡;
5.5. Temperatura ambiente: 20 ~ 35℃;
5.6. Humedad relativa: 5 ~ el 55% HORA;
5.7. Requisitos de las condiciones: la limpieza ambiental será ninguna menos de 100.000, y no habrá gas corrosivo, líquido o gas explosivo en el sitio;
