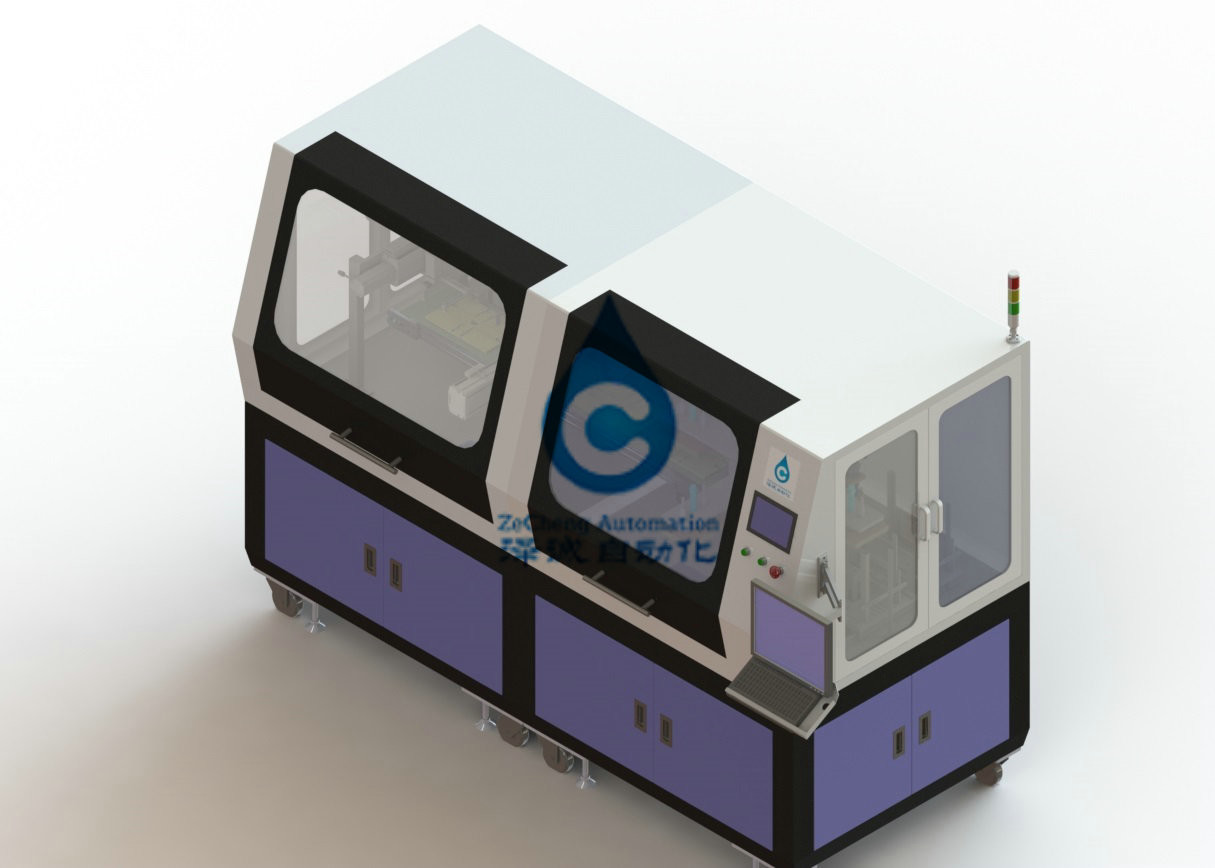

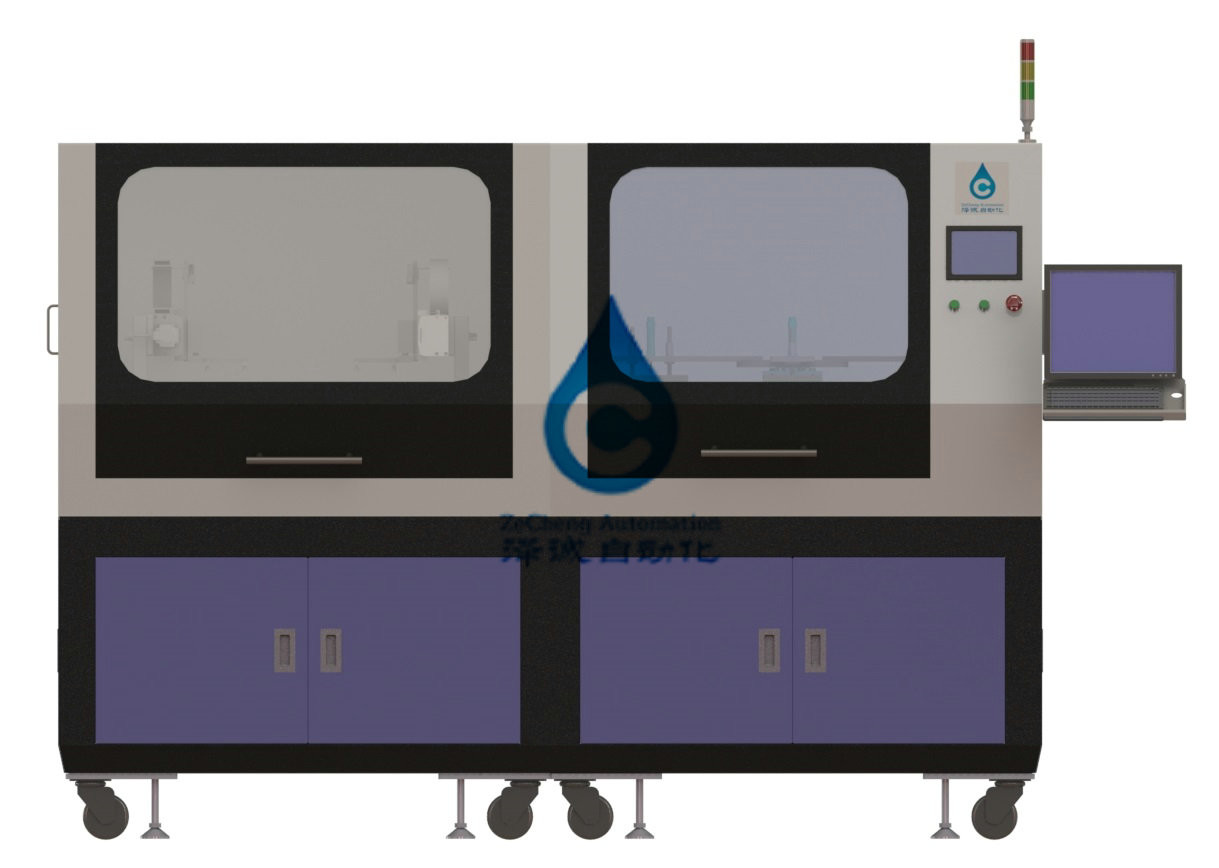

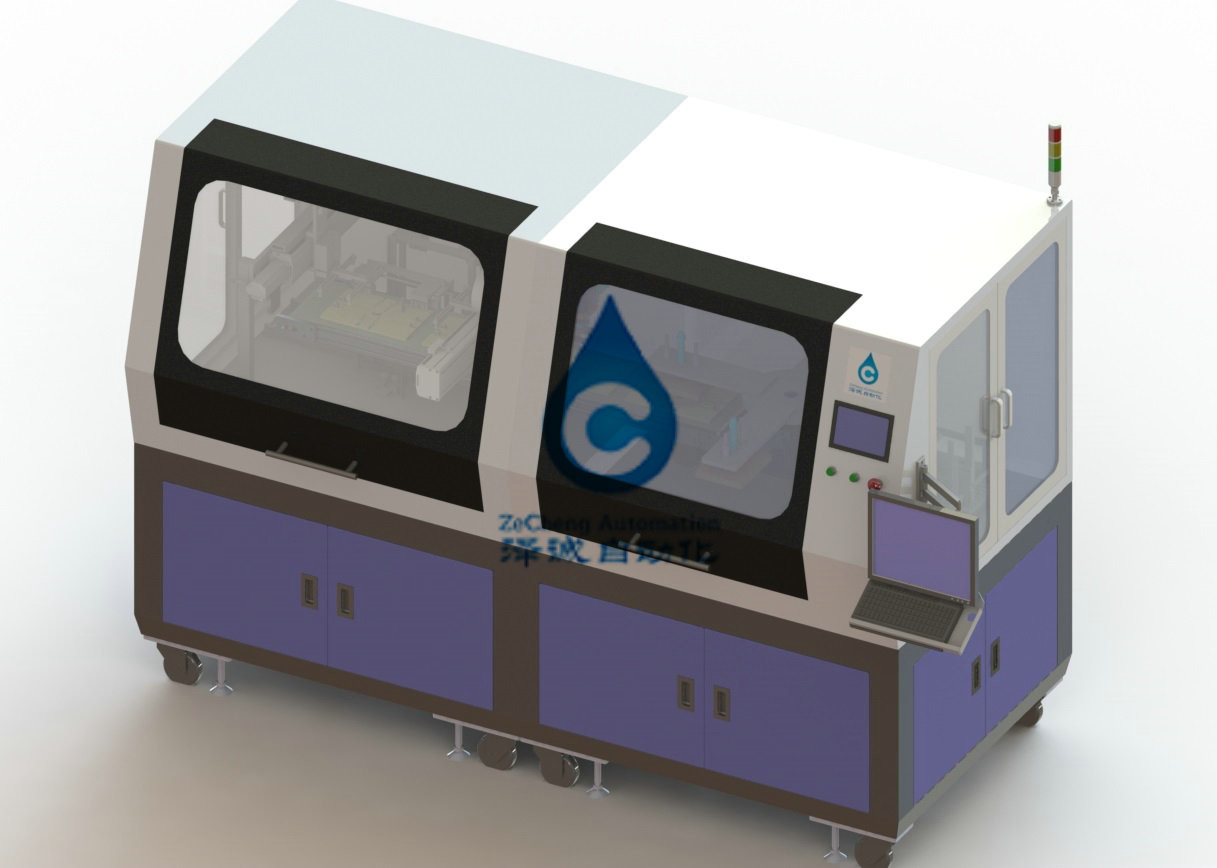

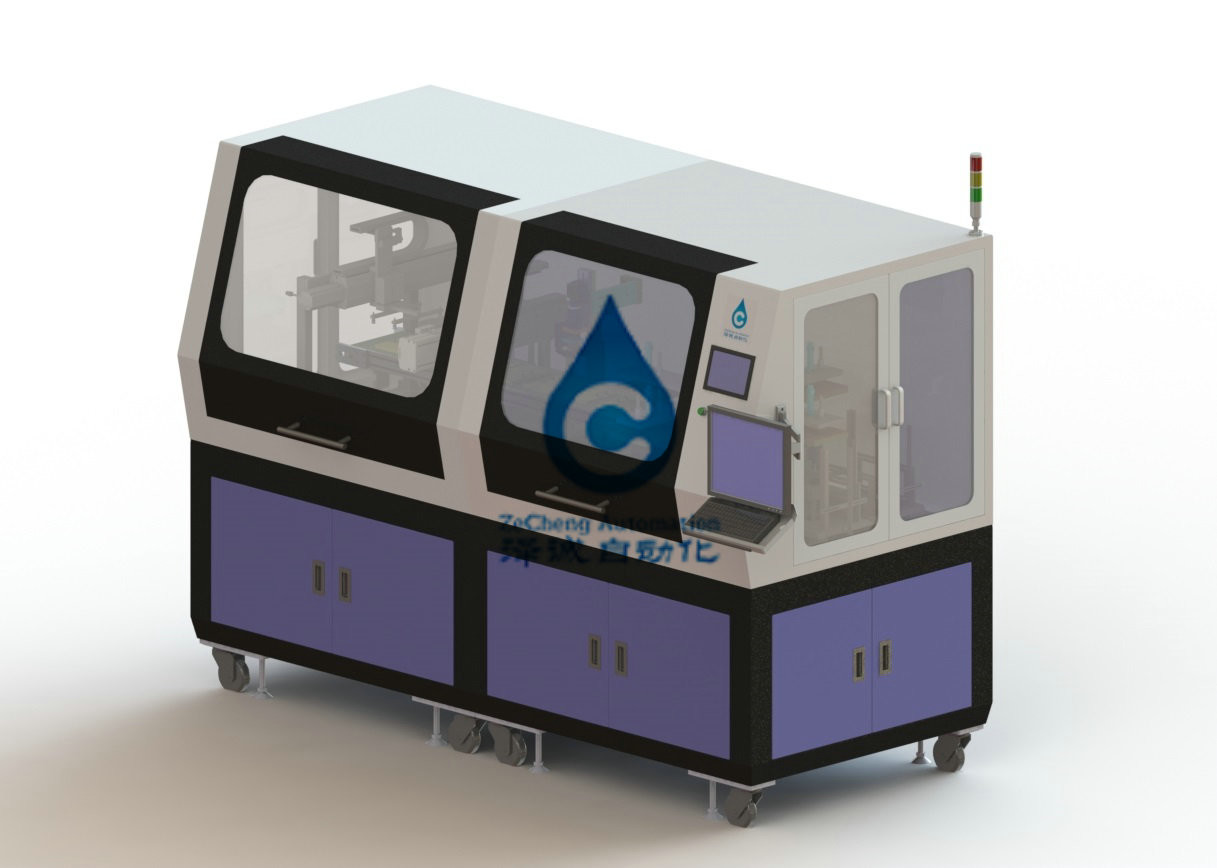

1, requisitos de diseño de la máquina de la inspección de la calidad para el electrodo de la batería:
1.1. Este equipo es conveniente para las baterías de litio, baterías del fosfato del hierro del litio, baterías del hierro del litio, batería de níquel-cadmio, batería del cinc del níquel, baterías ferros-, condensadores estupendos y la otra nueva detección de la calidad superficial del pedazo de polo de la batería de la energía, usando principio de la proyección de imagen del CCD, el polo de la batería en el polvo, rasguño, grieta, la calidad superficial tiene un problema tal como hoja seleccionada, material recogido los productos calificado del muestreo en la caja.
2, parámetros técnicos del equipo
|
Especificaciones de la máquina Artículo |
ZCCF02A |
| vacío | ≤-88KPa |
| Poder total (kilovatios) | AC220V, 50HZ 3KW |
| Poder de funcionamiento normal (kilovatios) | AC220V, 50HZ 2KW |
| El peso | 1.5T |
| Tarifa de la rotación del dispositivo | el 95% |
| Tarifa del paso del equipo | 99,5% |
Sistema de detección de la rebanada del polo del CCD 3: El sistema de la proyección de imagen del CCD se adopta para detectar la rebanada del polo de la batería. El contenido de la detección está como sigue.
4, componentes principales del equipo
Este equipo UTILIZA principalmente principio de la proyección de imagen del CCD para tomar las fotos en la superficie del polo, y lo compara con el polo estándar para juzgar si está calificado o no. Cuando no hay polo, la caja material puede ser cambiada automáticamente. El manipulante chupa para arriba la hoja del polo de la caja material y le da vuelta 90 grados. El CCD detecta la parte inferior de la hoja del polo y le da vuelta 90 grados. Los productos calificados continúan moviéndose en la banda transportadora a la estación antedicha de la detección, después de la detección enviada automáticamente a la estación de descarga, los productos calificados en la caja material, productos incompetentes en la caja inútil.
5. Requisitos ambientales
Proporcione por favor el medio siguiente de la energía
5,1 la fuente de alimentación
5.1.1 voltaje AC220V± el 10%
5.1.2 frecuencias 50 herzios + 1 herzios
5.2. Temperatura: temperatura 5-35℃Storage: 0-40℃
5.3. Fuente de aire: 0.4-0.6mpa
5,4 la humedad 30-80% pero no debe rociar.
5,5 allí no es ningún gas corrosivo, líquido o gas explosivo en sitio
5,6 requisitos del color del equipo: según la placa del color o el número del color proporcionado cerca vaya de fiesta a, el ordenador es blanco.
