Planta de fabricación de la batería de ión de litio Sus304 2 sección caja de guantes del estándar de 1200 milímetros

Planta de fabricación de la batería de ión de litio Sus304 2 sección caja de guantes del estándar de 1200 milímetros

Descripción de la caja de guantes:

La caja de guantes ha sido ampliamente utilizada en la investigación de la batería de litio y la producción, la investigación de la comprobación y de la sustancia química, la metalurgia de polvo, la tecnología nuclear, la soldadura especial, OLED y la investigación ABOGADA POR, la investigación del catalizador, la industria farmacéutica, el tratamiento de materiales, la investigación y desarrollo especial y la producción, sustancia química fina de la lámpara, metal los materiales orgánicos, de polímero y otras industrias.

diseño hermoso, estructura compacta, ejecución fina de la caja de guantes; Operación estable del equipo, operación a largo plazo continua; Control automático, operación simple, coste de mantenimiento bajo.

la caja de guantes se compone principalmente de cuerpo de la caja de guantes, de cabina de la transición del tamaño, de sistema de la purificación de la circulación, sistema de control del PLC, sistema del vacío, sistema de visualización, sistema de medida, etc.

1, el cuerpo de la caja

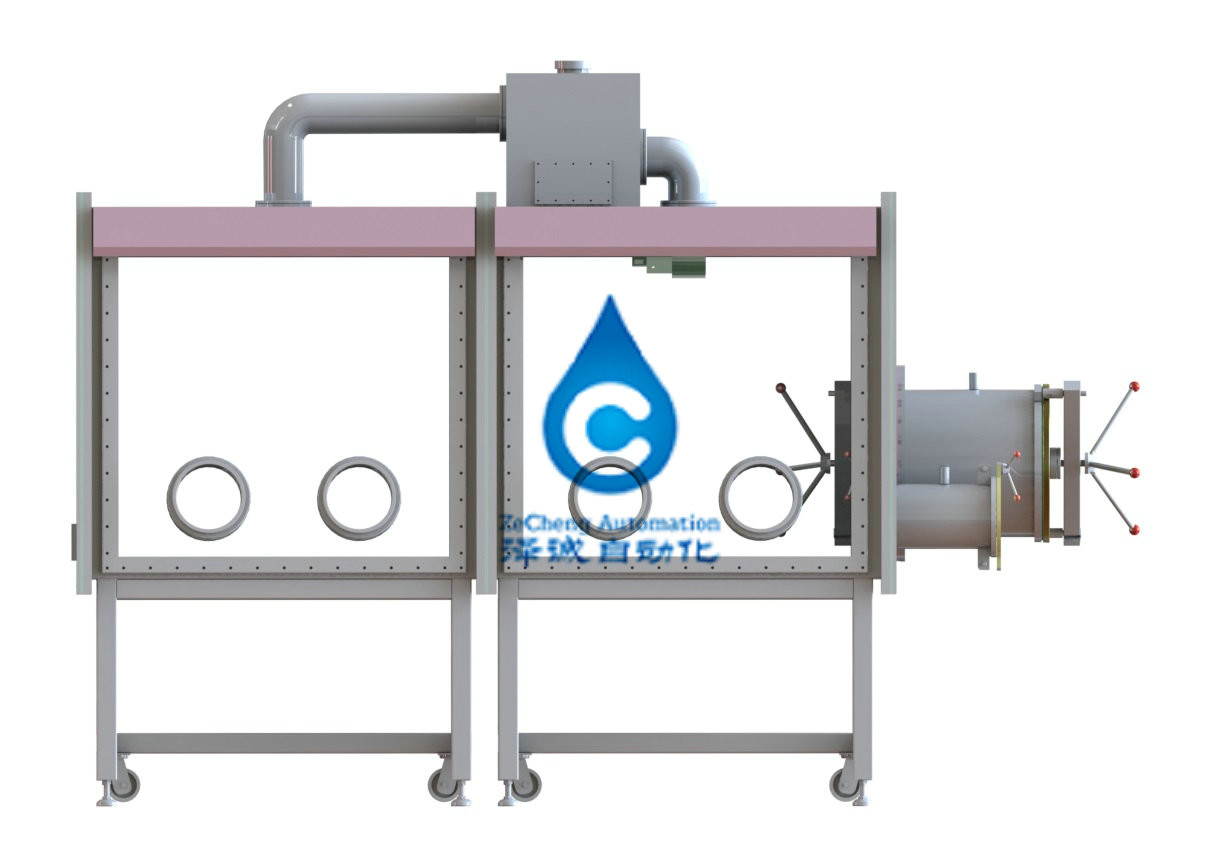

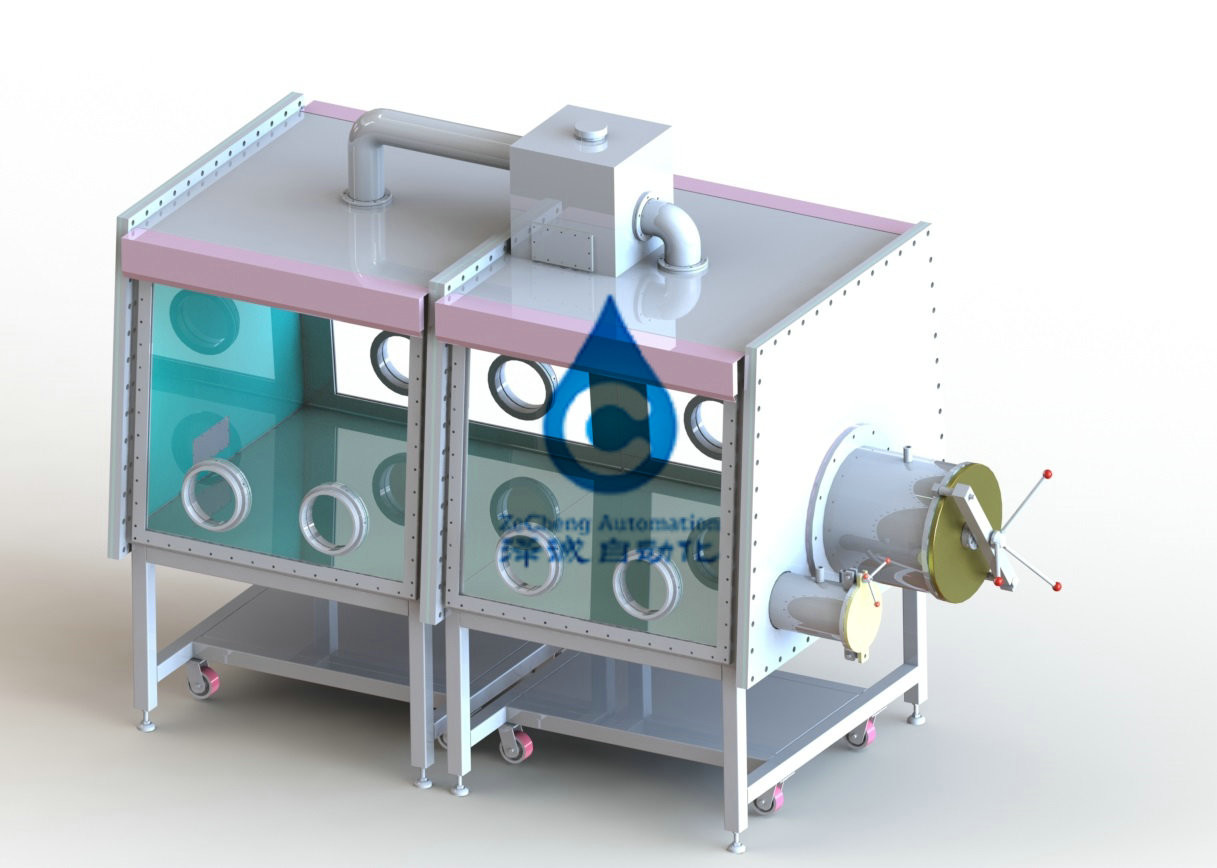

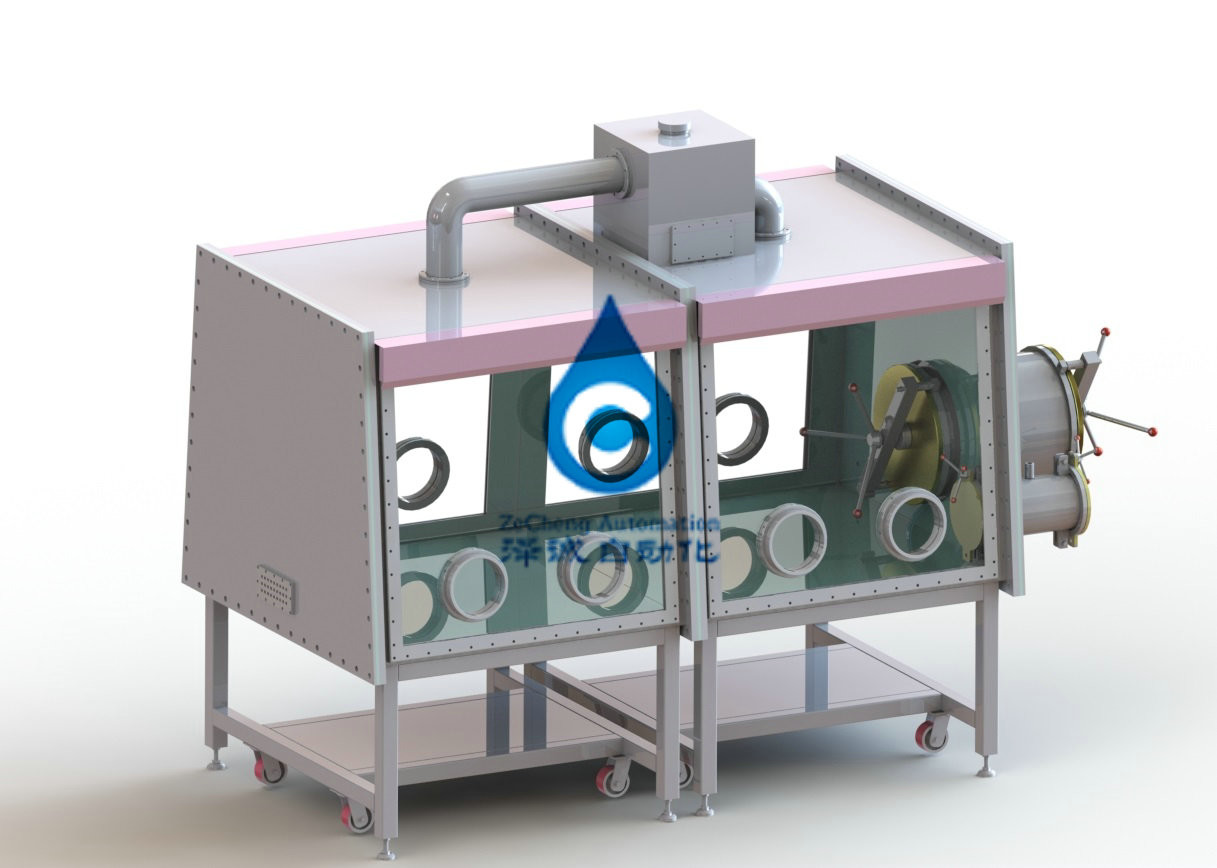

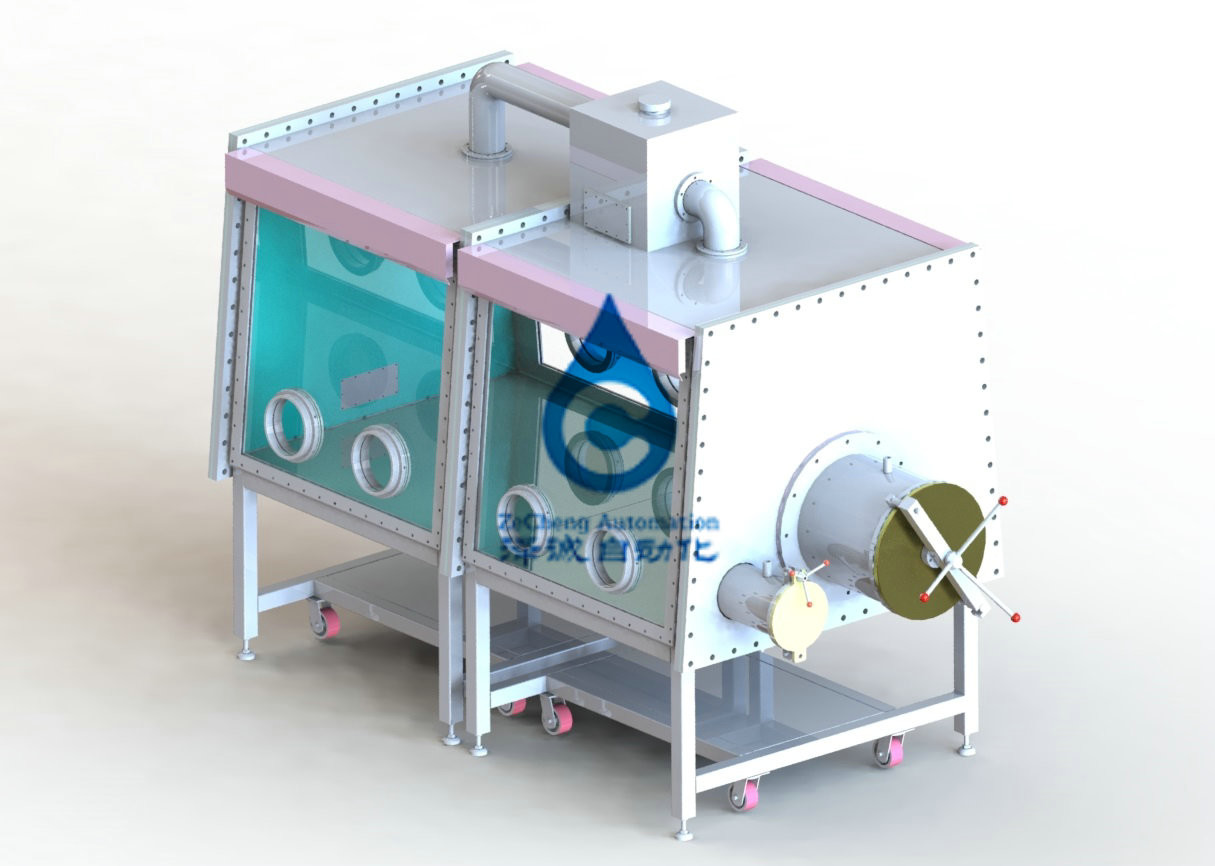

1,1, tamaño: dos cajas de guantes de 1220m m (longitud) ×900mm (altura) ×750mm (anchura inferior) son conectadas por una cabina t-formada de la transición en el centro.

material 1,2: toda la estructura de acero inoxidable (tipo 304), grueso 3m m.

boca de 1,3 guantes: diámetro: ∅220mm, material duro de la aleación de aluminio, después del tratamiento anticorrosión.

1,4 guantes: Norte americano, calibre 8 pulgadas, grueso 0,4 milímetros, material de la goma butílica.

ventana 1,5: superficie de funcionamiento inclinada, ventana delantera de cristal endurecida seguridad desmontable de 8 milímetros, resistencia de desgaste, resistencia a la corrosión, buena transmitencia ligera, anillo de cierre con el anillo de cierre grueso de OMEGA de 3/8 pulgada.

1,6 ciertas presiones positivas y negativas (- 12mbar -12mbar) pueden ser mantenidas cuando está utilizada.

1,7 el gabinete se equipa de los antireflejos que encienden las lámparas ahorros de energía con la luz suave.

1,8 una tira porosa del poder se preestablece en la caja (fuente de alimentación: el 220V±10% el 50Hz±10%)

1,9 el gabinete se equipa de varios interfaces estándar kf-40 para de fácil acceso al líquido, al gas y a la señal.

1,10 hay 2 estantes en la caja.

soporte 1,11: echadores incluidos, 950m m altos. Los echadores tienen las funciones de la nivelación, de la mudanza y de la fijación.

2. Cabina de la transición

forma 2,1: T (acero inoxidable 304), conectado con la caja de guantes, controló por la válvula.

tamaño 2,2: el diámetro de 360 milímetros, el tanque largo de la transición de 600 milímetros, pistón, transición para la bandeja de la diapositiva, puliendo, caso un pequeño tanque de la transición, el otro fijó las especificaciones para: Ф 100 milímetro x 300 milímetros.

plataforma 2,3: el acero inoxidable 300m m ×450mm, libera para moverse y para extender (configuración grande de la cabina de la transición).

grado de 2,4 vacíos: el ≤ -0.1mpa (los tanques derechos grandes y pequeños de la transición requieren la exhibición de la correa del vacío), el indicador de presión del vacío se selecciona de Alemania.

Ii. selección y configuración de la caja de guantes y de índices técnicos principales

3. El orden solvente del systemIn de la filtración para prevenir la influencia de solventes orgánicos en la columna de la purificación, el sistema de puente es integrado en el sistema de la caja de guantes, que puede quitar con eficacia los solventes volátiles del sistema.
