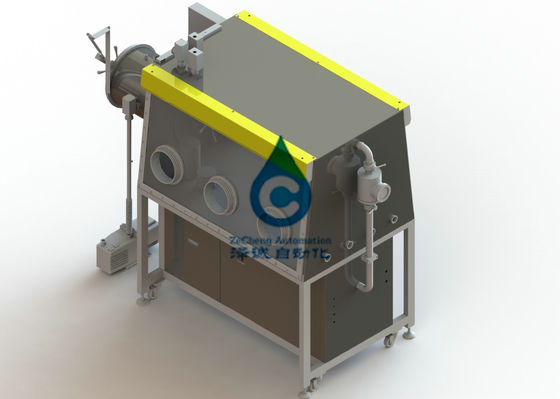

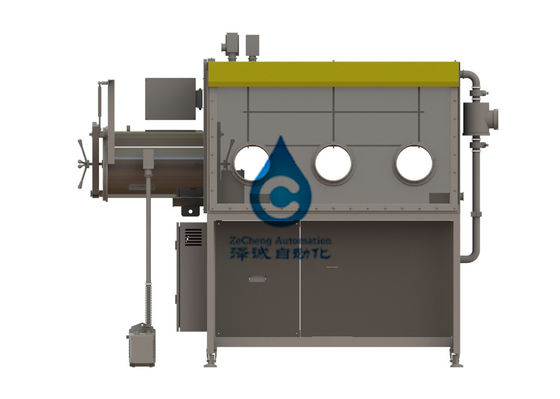

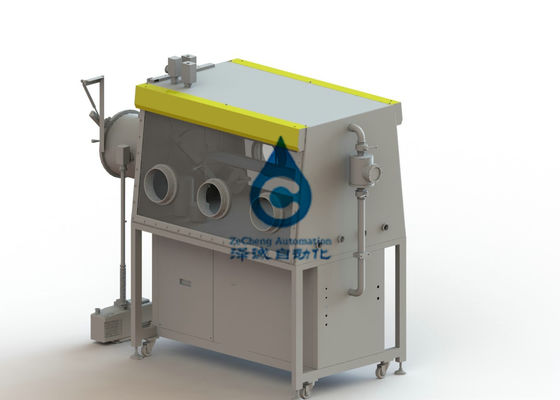

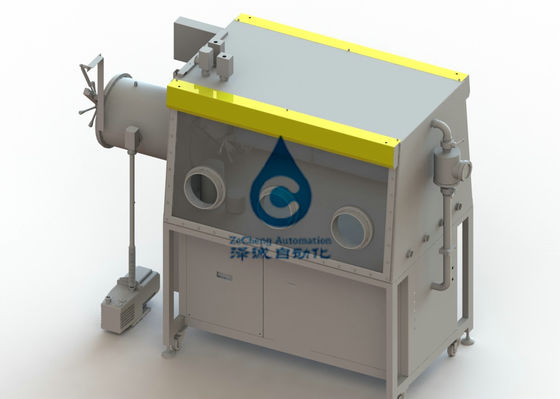

1 sección caja de guantes estándar del vacío de 1500 milímetros para la asamblea de la batería de ión de litio
Descripción de la caja de guantes:
La caja de guantes ha sido ampliamente utilizada en la investigación de la batería de litio y la producción, la investigación de la comprobación y de la sustancia química, la metalurgia de polvo, la tecnología nuclear, la soldadura especial, OLED y la investigación ABOGADA POR, la investigación del catalizador, la industria farmacéutica, el tratamiento de materiales, la investigación y desarrollo especial y la producción, sustancia química fina de la lámpara, metal los materiales orgánicos, de polímero y otras industrias.
diseño hermoso, estructura compacta, ejecución fina de la caja de guantes; Operación estable del equipo, operación a largo plazo continua; Control automático, operación simple, coste de mantenimiento bajo.
la caja de guantes se compone principalmente de cuerpo de la caja de guantes, de cabina de la transición del tamaño, de sistema de la purificación de la circulación, sistema de control del PLC, sistema del vacío, sistema de visualización, sistema de medida, etc.
1, el cuerpo de la caja
1,1, tamaño: dos cajas de guantes de 1520m m (longitud) ×900mm (altura) ×750mm (anchura inferior) son conectadas por una cabina t-formada de la transición en el centro.
material 1,2: toda la estructura de acero inoxidable (tipo 304), grueso 3m m.
boca de 1,3 guantes: diámetro: ∅220mm, material duro de la aleación de aluminio, después del tratamiento anticorrosión.
1,4 guantes: Norte americano, calibre 8 pulgadas, grueso 0,4 milímetros, material de la goma butílica.
ventana 1,5: superficie de funcionamiento inclinada, ventana delantera de cristal endurecida seguridad desmontable de 8 milímetros, resistencia de desgaste, resistencia a la corrosión, buena transmitencia ligera, anillo de cierre con el anillo de cierre grueso de OMEGA de 3/8 pulgada.
1,6 ciertas presiones positivas y negativas (- 12mbar -12mbar) pueden ser mantenidas cuando está utilizada.
1,7 el gabinete se equipa de los antireflejos que encienden las lámparas ahorros de energía con la luz suave.
1,8 una tira porosa del poder se preestablece en la caja (fuente de alimentación: el 220V±10% el 50Hz±10%)
1,9 el gabinete se equipa de varios interfaces estándar kf-40 para de fácil acceso al líquido, al gas y a la señal.
1,10 hay 2 estantes en la caja.
soporte 1,11: echadores incluidos, 950m m altos. Los echadores tienen las funciones de la nivelación, de la mudanza y de la fijación.
2. Cabina de la transición
forma 2,1: T (acero inoxidable 304), conectado con la caja de guantes, controló por la válvula.
tamaño 2,2: el diámetro de 360 milímetros, el tanque largo de la transición de 600 milímetros, pistón, transición para la bandeja de la diapositiva, puliendo, caso un pequeño tanque de la transición, el otro fijó las especificaciones para: Ф 100 milímetro x 300 milímetros.
plataforma 2,3: el acero inoxidable 300m m ×450mm, libera para moverse y para extender (configuración grande de la cabina de la transición).
grado de 2,4 vacíos: el ≤ -0.1mpa (los tanques derechos grandes y pequeños de la transición requieren la exhibición de la correa del vacío), el indicador de presión del vacío se selecciona de Alemania.
3. Sistema de control
3,1 métodos: incluyendo autoexamen, apagón y características del uno mismo-inicio, con control de presión y funciones adaptantes. Control automático, control de circulación, protección de contraseña, control de la cámara de vacío con la exhibición del LCD. La unidad de control adopta la pantalla táctil del PLC de Siemens del alemán, menú de la operación opcional: Chino.
control de presión 3,2: controle la presión del gabinete y de la cabina de la transición en cierto valor determinado.
pedal de 3,3 pies: puede controlar la presión de la caja de guantes, fácil actuar.
Ii. selección y configuración de la caja de guantes y de índices técnicos principales
|
NO. |
Configuración |
alcance |
error |
ambiente |
Exhibición |
|
1 |
Analizador del agua |
0-1000ppm |
el ±1% PPM |
- 10℃-50℃ |
PLC |
|
2 |
Analizador del oxígeno |
0-1000ppm |
el ±1% PPM |
- 10℃-50℃ |
PLC |
4. Sistema de circulación de la purificación
control 4,1: agua, oxígeno <1ppm>
dispositivo de ajuste 4,2: Ajuste del tacto del PLC (calefacción, extracción, purificación, regeneración), el proceso entero sin la supervisión humana.
gas de trabajo 4,3: N2 o AR (ciclo del gas).
fan de circulación 4,5: La fan variable de alta velocidad de la frecuencia de Siemens del alemán, flujo 0-100m3/h, control del microprocesador, presión probó el dispositivo del acero inoxidable.
sola columna de la purificación 4,6: Material de desoxidación de BASF del alemán, material absorbente del agua altamente eficaz americana de UOP.
válvula de limpieza 4,7: Burkert, Alemania, válvula electroneumático completamente automática. Diseño modular.
filtro 4,8: filtro de la eficacia alta con la malla del filtro de la abertura de 0,3 micrones según estándar de HEPA.
3. El orden solvente del systemIn de la filtración para prevenir la influencia de solventes orgánicos en la columna de la purificación, el sistema de puente es integrado en el sistema de la caja de guantes, que puede quitar con eficacia los solventes volátiles del sistema.
