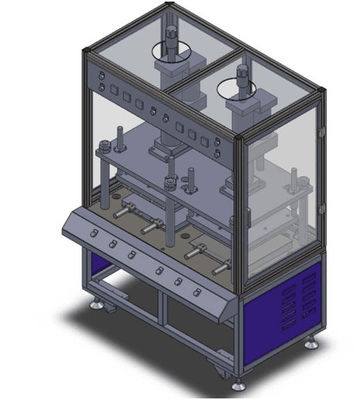

Planta fría y caliente de la célula del laboratorio de la prensa del dispositivo de la batería de ión de litio de fabricación
1. El perfil
El dispositivo se utiliza principalmente para flaten la célula del cuadro laminado o la célula cuadrada después de la laminación. La presión y la temperatura se pueden ajustar según las necesidades.
Características -
-- la batería en cada estación es presionada completamente por el cilindro gaseoso líquido del aumentador de presión, y la presión puede ser ajustada. El motor de pasos conduce el manipulante al movimiento y la batería al movimiento.
-- eficacia alta: estación doble, una prensa caliente de la estación, prensa fría de dos estaciones. Prensa caliente y prensa fría. 10 PCS/min (la eficacia específica es resuelta según el tiempo el presionar caliente y el presionar frío)
-- gastos de explotación bajos
Este grado del equipo de la automatización del equipo es operación alta, manual es simple, un trabajador puede actuar 1 equipo al mismo tiempo.
2. Constituya a
La composición se muestra abajo
| El número de serie | Composición del sistema | La configuración de sistema | El número de |
| 1 | Sistema del estante | 1 sistema de | |
| Construcción esquelética soldada con autógena | 1 | ||
| Substrato (galjanoplastia de la placa) | 2 | ||
| 2 | Sistema de alimentación automático | 1 sistema de | |
| Ventosas del vacío | 1 sistema de | ||
| Motor de pasos | 1 | ||
| Rueda síncrona de la correa | 2 | ||
| 3 | Sistema termal | 1 sistema de | |
| Aire - sobrealimentador líquido -- Li del jiu de Taiwán | 1 | ||
| Sistema de calefacción de Up-down | 2 | ||
| Regulador de temperatura - omron | 2 | ||
| La placa solar 350 * 350 | 2 | ||
| 4 | Sistema el presionar frío | 1 | |
| Aire - sobrealimentador líquido - li del jiu de Taiwán | 1 | ||
| Instituciones refrigeradas por agua | 2 | ||
| Sistema de bomba de agua (proporcionado por el cliente) | 1 | ||
|
Placa de enfriamiento 350 * 350 |
|||
| 5 |
El sistema operativo |
1 sistema de | |
| Pantalla táctil - | 1 | ||
| 6 | Sistema de control | 1 sistema de | |
| PLC, omron | 1 | ||
| 7 | Sistema de seguridad | 1 sistema de | |
| Reja de la seguridad | 2 | ||
| Interruptor de comienzo doble del botón | 2 |
3. Para adaptarse a las especificaciones
3,1 objetos adaptantes
El tamaño de la batería
| modelo | Anchura de W (milímetro) | L longitud (milímetro) | El grueso del H |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3,2 parámetros técnicos del equipo
|
Especificaciones de la máquina proyecto |
ZLA01A | |
| Parámetros técnicos | Eficacia (PPM) | 10 (según tiempo el presionar caliente y el presionar frío) |
| Gama ajustable de la anchura del accesorio | Ajustable o reemplazo, referencia a adaptarse al modelo de la batería | |
| Tiempo auxiliar (s) | 2-4 (tiempo de la transposición de la adsorción del vacío) | |
| Presión de funcionamiento (t) | 3 | |
| Exactitud del control de la temperatura | +/-1℃ | |
| Sistema del aire comprimido | La fuente de aire proporcionada cerca va de fiesta a | |
| Poder total (kilovatios) | 15 | |
| Poder de funcionamiento normal (kilovatio) | 13 | |
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
