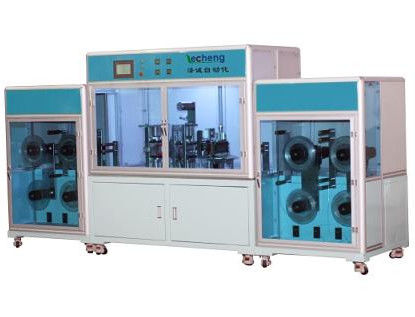

Planta de fabricación de la batería de ión de litio de la alta capacidad oído de poste que forma la máquina

Planta de fabricación de la batería de ión de litio de la alta capacidad oído de poste que forma la máquina

El equipo se puede utilizar para la formación del oído polar de la batería del embalaje flexible, principalmente incluyendo los procesos siguientes:

Precalientamiento el desenrollar - desempolvando - - caucho (superior y baje dos capas) - corte secundario caliente el presionar caliente el presionar - corte de goma - - conduciendo - - (corte de la placa) - bobina - (productos de la placa en la caja de la colección).

Características de producto:

1,1 la máquina es conducido por el motor de escalonamiento y controlado por el interfaz antropomecánico. Es fácil actuar y necesita solamente a una persona.

1,2 eficacia alta, producción diaria máxima de 10-15 (2m m) millones de pedazos;

1,3 aplicables a una amplia gama de productos, de diversa longitud ajustable, de necesidad del ajuste de la anchura solamente de substituir la placa del rodillo y de la alimentación de guía.

1,4 el dispositivo está completamente - funcional, aplicable al tipo oído del polo, tipo oído del polo, película de la placa del disco del ANIMAL DOMÉSTICO puede ser envuelto, cerrado con el papel del aislamiento.

2. Especificaciones de materiales entrantes

3. Parámetros técnicos

4. Funciones estructurales

El equipo incluye los sistemas siguientes:

sistema el desenrollar 4,1: el motor de CA gira, y el carrete conduce la placa de alimentación para girar en revés para mantener la tensión de la bobina. sistema del rodillo de 4,2 transiciones: adopte el transporte de la bajo-fricción de la precisión, rodillo difícilmente oxidado de la transición de la aleación de aluminio, el rodillo de la transición antes de que el primer presionar caliente adopte el material de cobre amarillo, substituyen el rodillo de la transición según diversas especificaciones de la correa de aluminio y de la correa del níquel.

calor primario 4,3 que presiona el sistema: el regulador de temperatura de la precisión del omron se utiliza para controlar la temperatura de la placa solar, y el cilindro conduce las placas acuciantes superiores y más bajas para calentar para arriba el pegamento polar del oído.

sistema de alimentación adhesivo del estirón de 4,4 polos: conducido por un motor de escalonamiento de la precisión, la alimentación del pegamento del estirón del polo es conducida por el tornillo de la bola.

sistema acuciante termal secundario 4,5: el regulador de temperatura de la precisión del omron se utiliza para controlar la temperatura de la placa solar, y el cilindro conduce las placas acuciantes superiores y más bajas para calentar para arriba el pegamento polar del oído.

sistema de impulsión 4,6: conducido por el motor de escalonamiento de la precisión, el rollo de goma gira para conducir la longitud del oído del polo después de la vinculación termal.

sistema que corta 4,7: el cilindro de longitud fija del corte conduce el cuchillo de corte para cortar el oído del polo, y el cuchillo de corte tiene una larga vida. Pulido repetible.

sistema que corta 4,8: una cuchilla rotatoria se utiliza para cortar el pegamento del oído del polo, y el rodillo conduce el oído del polo adelante.

sistema de carga 4,8: el motor de CA gira, y el carrete de alimentación de la aleación de aluminio conduce la placa de alimentación para girar en revés para mantener la tensión de la bobina.

sistema de 4,9 marcos: la pintura cuadrada de la estructura de la soldadura, firme y confiable, superficial de la hornada, color modificado para requisitos particulares según cliente necesita. El substrato se hace de la placa de acero gruesa de 25m m y se electrochapa su superficie.

sistema de control 4,10: control del PLC del omron, alto nivel de automatización.

sistema operativo 4,112: adopte la pantalla táctil del tongtai del kunlun, el interfaz es claro, intuitivo y hermoso, y los datos pueden ser fijados.

configuración de sistema 4,123:

5. Ambiente del uso del producto

Aire comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), el flujo de cada pedazo de aire comprimido es 10L/min, la tarifa de utilización es el 50%

Temperatura ambiente: 20 ~ 35℃

Humedad relativa: 5 ~ el 55% HORA

Fuente de energía: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 3KVA

6. Diagrama esquemático del equipo

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
