Cadena de producción técnica automatizada del bolsillo del acuerdo del laminador de la placa de la batería

Cadena de producción técnica automatizada del bolsillo del acuerdo del laminador de la placa de la batería

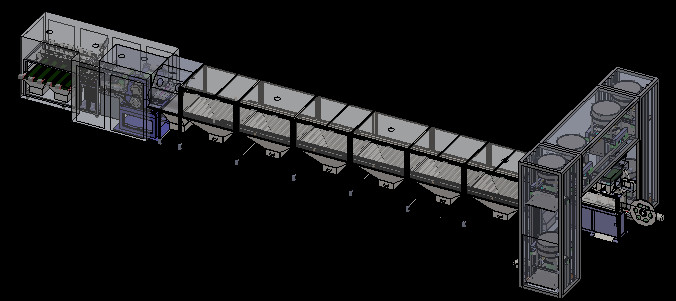

1.7. Dibujo de montaje del equipo

equipo 2.The e instalaciones principales de la cadena de producción para el espacio en blanco del cojín de la batería del bolso

2.1.Auto-feeder

requisitos 2.1.1.Design

2.1.1.1. Llenarán a los empleados del material de sellar el coche (una carga del peso material cerca de 250 kilogramos) a la plataforma y a la cerradura automáticas de la elevación del alimentador, encienden la máquina de alimentación automática, sellando el coche hasta alto, las impulsiones del motor el coche para mover el mercado horizontalmente fijado de la tolva, interfaz fijo de la tolva suben automáticamente y coche que descarga el muelle de la boca, lacre que la válvula de mercado del coche se abre automáticamente, material automático en el fijo dentro de la tolva, el proceso entero del sello, ninguna salida material.

2.1.1.2. Características: la alimentación automática, entrega automática, reduce la operación manual, procesa el lacre, reduce la contaminación del polvo.

piezas 2.1.2.Main de equipo

2.1.3. Parámetro técnico

diagrama 2.1.4.Equipment

piezas del equipo 2.1.5.Main

2.1.5.1. Sistema del capítulo: canalice el acero, estructura soldada con autógena yo-acero, estable y confiable; El motor de elevación de la alimentación adopta el motor variable de la frecuencia, la velocidad es ajustable, y el carril de guía en ambos lados adopta la estructura del yo-acero, que es estable y confiable en el proceso de elevación. El marco entero se sella con la placa transparente del PE, con la puerta sellada en ambos lados, que es conveniente para el mantenimiento.

2.1.5.2. Carro del lacre: el marco del carro del lacre se hace de 8040 soldaduras cuadradas, cuatro ruedas portadoras del cardán en la parte inferior, y la tolva se hace del acero inoxidable del espejo. Puerto de la descarga del carro del lacre con el interruptor de la descarga de la válvula de enchufe, sello de la cubierta superior. El coche material negativo del lacre se equipa de un mezclador que esconde.

empaquetadora 2.2.Powder

2.2.1. Requisitos de diseño

2.2.1.1. Esta máquina es conveniente para la producción de pequeña tira de placa baja, media y alta de la batería del ratio. Es simple y conveniente ajustar y substituir la rueda de los útiles. Operación estable y confiable del equipo; Termine la operación de la lubricación, confiable y fácil; La colección material rica es completa, confiable y conveniente. El proceso de la capa del polvo se realiza bajo ambiente sellado para reducir la contaminación del polvo. Las puertas y Windows se sellan con los paneles del vidrio orgánico para la observación, la abertura y el closing fáciles. La instalación a prueba de polvo es completa, conveniente, confiable y hermosa.

2.2.1.2. Proceso tecnológico: baje el marco de acero de la correa, una formación de acero más baja, el relleno primario del polvo (raspador), la pulverización, el relleno secundario del polvo (raspador), el marco de acero superior de la correa, combinación de correa de acero superior y más baja, dirigiendo, borde del tirón, doblando, protuberancia, cortando.

2.2.2. Componentes principales del equipo

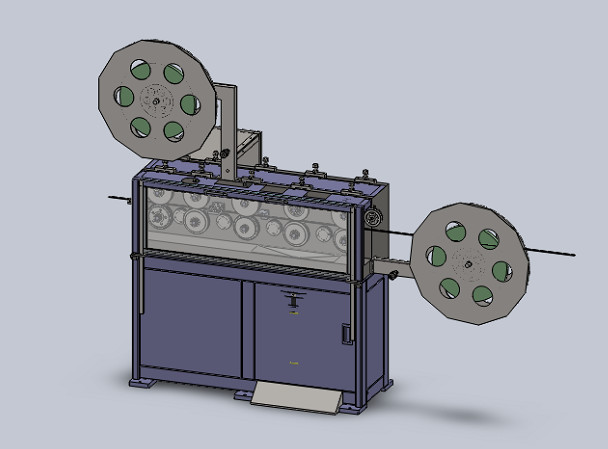

• diagrama 2.2.4.Equipment
• 2.2.5. Diagrama del equipo

Sistema del estante de 2.2.5.1:

2.2.5.1 .1 declaración de la estructura: Estructura cuadrada de la soldadura del uso 80120, pintura superficial de la hornada, el color principal del azul de la luz del aspecto GSB05-1426-20018 PB07 del equipo (hierro). El panel de la tabla se hace de 20 placas de acero gruesas. El surco material de la colección se suelda con autógena con la placa de acero inoxidable. El sistema de impulsión es conducido por el motor a través del engranaje a la caja de engranajes principal, conduciendo cada rueda de los útiles.

2.2.5.1 .2 diagrama esquemático:

2.2.5.2 fijó el compartimiento

declaración de 2.2.5.2 .1Structure: Adopta el sistema flexible de la conexión, con el anillo de cierre en la cara del extremo, y el material de lacre en la sección que esconde del coche del lacre. El mecanismo de alimentación uniforme del material del polvo es conducido por el motor ajustable de la velocidad de la frecuencia variable, y la velocidad de rotación se puede ajustar en la pantalla táctil. El material después de alimentar con velocidad uniforme vibra a través de la pantalla de la vibración de 10 propósitos en el de alta frecuencia. El material granular se defiende al colector material, y el material calificado cae sobre la banda transportadora y se transporta a la tolva del polvo a través de la banda transportadora. Debajo de la banda transportadora una escobilla. La tolva del polvo adopta la estructura de acero inoxidable del espejo, y la pared interna es lisa y limpia asegurar descarga lisa. Hay una válvula giratoria en la parte inferior, que puede ajustar la cantidad de relleno de polvo. Los flujos materiales del ánodo directamente en la tolva del polvo después de pasar a través del mecanismo de alimentación uniforme.

2.2.5.1 .2 diagrama esquemático:

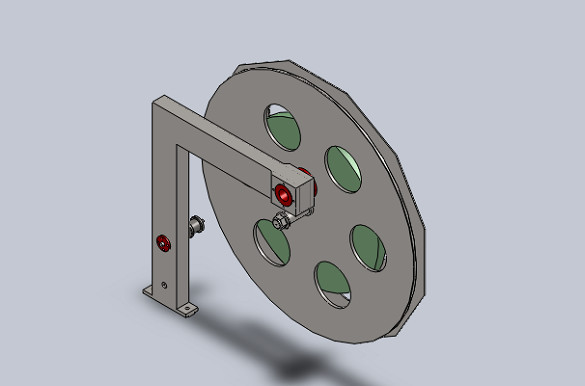

Sistema de acero el desenrollar de la tira de 2.2.5.3:

2.2.5.3 .1 descripción de la estructura: adopta el modo de presentación vertical de la rueda de fricción con el diámetro interno de 200m m y el diámetro externo de 600m m.

diagrama de 2.2.5.3 .2schematic:

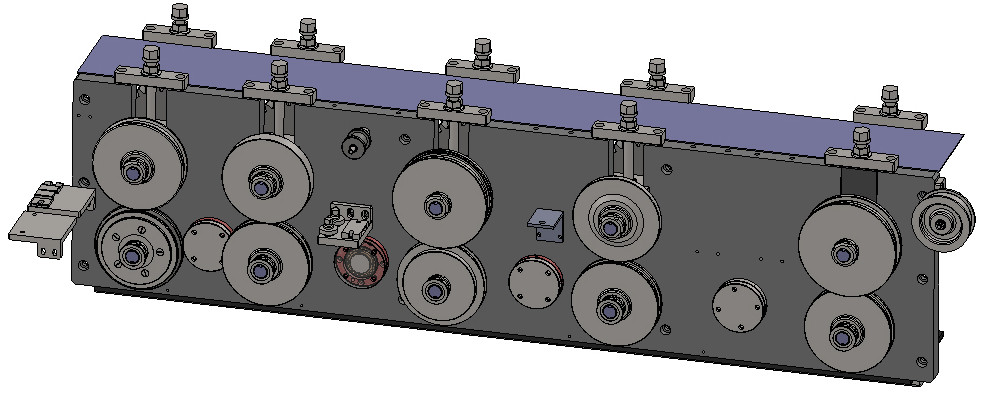

2.2.5.4 que forma el sistema del polvo:

2.2.5.4 .1 declaración de la estructura: La correa de acero más baja pasa a través del marco de acero más bajo de la correa, formando la tolva material (la placa del raspador), presionando la tolva del polvo (la placa del raspador), el marco de acero superior de la correa (los pasos de acero superiores a través), el marco de acero superior de la correa (los pasos de acero superiores a través), la combinación de la correa de la correa del bastidor de acero superior de la correa, la placa de guía, la placa acuciante del borde, la placa de doblez, la placa de extrudado, la pequeña formación de la barra, terminando la pequeña producción de la tira. Cada rueda de los útiles es conducida por la fijación y el engranaje del eje. La liquidación de la rueda de los útiles es ajustada ajustando el mecanismo de los útiles rueda. El árbol de trabajo y el cuerpo de la caja se fijan con el transporte de desplazamiento, que es estable y confiable. El cuerpo de la caja de engranajes adopta bastidores y contiene el aceite lubricante. No hay el presionar y tolva de relleno secundaria en el sistema de formación negativo del embalaje del polvo. El lado derecho de la tolva del embalaje tiene la placa del raspador que se puede ajustar fácilmente.

2.2.5.4 .2 diagrama esquemático:

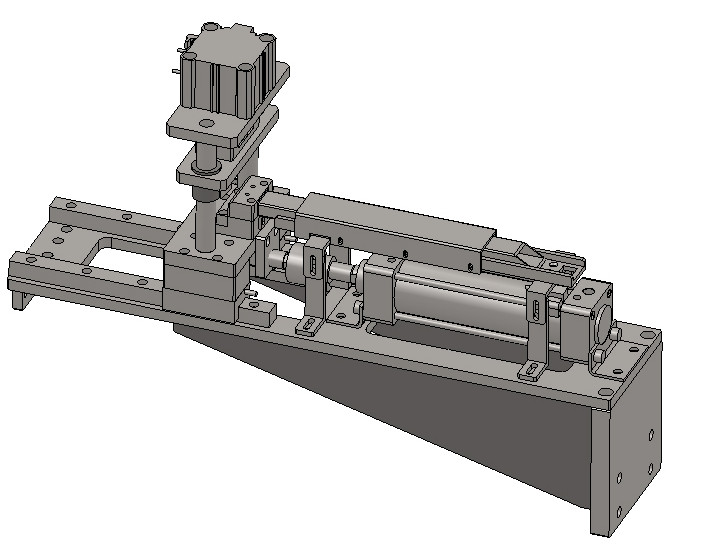

sistema del atajo de 2.2.5.5

declaración de 2.2.5.5 .1structure: Cuando la pequeña tira de la placa alcanza la longitud requerida y entra en contacto con el interruptor del viaje, el cilindro de alimentación conduce el cortador para acercar. La velocidad es lo mismo que la de la placa, y el cilindro del cortador aprieta para cortar la pequeña tira de la placa. Después de cortar, el cilindro de alimentación conduce el cortador de nuevo al origen. Pequeña longitud de la placa ajustable.

diagrama de 2.2.5.5 .2schematic:

Sistema de la eliminación del polvo de 2.2.5.6

2.2.5.6 .1 descripción de la estructura: se adopta el guardapolvo, se guarda el interfaz del polvo, y el compartimiento inclinado se adopta para recoger el polvo debajo de compuesto del polvo. El guardapolvo adopta la fijación plástica transparente del marco de la aleación de aluminio de la hoja del PE.

Análisis de la causa de la generación del polvo

polvo 1,1 generado por la sustancia antes de la capa del polvo: polvo generado por la sustancia durante el transporte, la alimentación, la alimentación y el polvo artificial de la investigación.

polvo 1,2 generado por los materiales en curso de producción de la capa del polvo: el polvo generado en el proceso de producción del embalaje, platea el pequeños corte de la barra, rayas, esquileo de la compresión, pesando, transportación en blanco de la placa, etc.

contramedidas

1,1 que tienen como objetivo el polvo generado antes de que el material sea polvo cubierto, salida material y polvo se eliminan mediante el transporte del carro del lacre, lacre alimentación del polvo de la pantalla que alimenta, de la alimentación y del aislamiento.

1,2, teniendo como objetivo el polvo producido por el material en curso de producción de la capa del polvo, guardapolvo se adopta para chupar el canal para arriba flotante del polvo y de la eliminación del polvo para recoger el polvo que cae y para alcanzar la prevención y el retiro del polvo.

2.2.5.6 .2 diagrama esquemático:

Panel de control de 2.2.5.7

El gabinete eléctrico está instalado fuera de la máquina, con el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y otros componentes del lazo del poder dentro. El dispositivo de control del PLC, de la retransmisión y de motor se utiliza para el control. La conexión con el externo se hace mediante los conectores y los bloques de terminales. El PLC UTILIZA el omron. Los cables y los tubos de aire del otro equipo se arreglan y fontanería en la parte más inferior, y la lámpara a prueba de explosiones está dentro del equipo.

Sistema operativo de 2.2.5.8

Operación de la pantalla táctil. Poder encendido, parada de emergencia, manual, botón automático, protección de la rotura.

2.3. Tabla de cargamento (pequeño almacenamiento de la tira)

2.3.1 rodillo del transportador: adopte el rodillo del transportador del no-poder con el diámetro de 20-25m m y el intervalo de 50m m. El marco adopta la estructura de la soldadura.

agencias de cobros 2.3.2Powder: cada 1,5 metros las agencias de cobros de un polvo, con el cajón debajo del almacén de la colección del polvo, las posiciones cerradas artificiales del sistema se pueden sacar, agencia de cobros adoptan la estructura inoxidable de la estructura de acero 304 (como arriba).

cubierta 2.3.3Seal: la cubierta de sello transparente de la PC se utiliza sobre la tabla de trabajo, con 3 agujeros circulares de la succión en el top.

mecanismo del tirón 2.3.4Small: la plataforma del cargamento sobre un V reversible que coloca el surco, delantero en el surco de V, artículo de la empaquetadora del polvo pequeño abajo por pequeño no balanceará la curva, cuando el pequeño corte, surco de V puede mover de un tirón, pequeño tirón al cargamento en la etapa.

máquina del esquileo 2.4.Spline

2.4.1. Requisitos de diseño

2.4.1.1. La máquina se hace de la pequeña tira de placa de la batería que necesite anchura y después se esquila en la placa áspera que necesita longitud. Es conveniente para la producción de placa baja, media y alta de la batería del ratio. El pegar, grabando en relieve, acoplamiento del esquileo, el hacer juego de la operación; Ranure la anchura, grueso de la compresión, longitud del esquileo, velocidad corriente ajustable, ajuste de la pantalla, longitud del esquileo de la exhibición; Esquile el espacio en blanco de la placa automáticamente hacia fuera, transmisión automática. Doble la compresión esférica semicircular, corte diferenciado linear, para asegurar el aspecto del espacio en blanco de la placa hermoso, corte confiable. El equipo actúa constantemente y confiablemente, y se califica en esquileo sin las rebabas; Termine la operación de la lubricación, confiable y fácil; Los materiales de desecho, el polvo, la recogida de residuos y el reciclaje es totalmente confiables y convenientes. La instalación a prueba de polvo es completa, conveniente, confiable y hermosa.

2.4.1.2. Proceso tecnológico: (cortado, tabla de cargamento (los 9M), rayando, cortando, el rayar, clasificando (seleccione el espacio en blanco incompleto de la placa), transferencia.

2.4.2. Componentes principales del equipo

2.4.3. Parámetros técnicos principales del equipo

Las placas se empalman juntas después de ser cortado en la máquina sumadora del polvo. Después de pasar a través de la rueda delantera de la presión, las placas entran en la rueda de grabación en relieve. El motor conduce la rueda de grabación en relieve para girar, y se graba en relieve la placa. Hay pares de mecanismo de alimentación cerca del mecanismo del cortador entre el mecanismo del cortador y la rueda de grabación en relieve.

2.4.5.1. Sistema del estante:

2.4.5.1.1. declaración de la estructura: Se adopta el marco del bastidor, la estructura es firme y confiable, y la estabilidad es buena. Procese 2 porciones de superficies de la conexión. Capa superficial sin contacto. El color principal de la superficie es (hierro) el color azul ligero 8 PB07 de gsb05-1426-2001. El substrato es tratado plateando en la superficie de la placa de acero.

2.4.5.1.2. diagrama esquemático:

sistema de 2.4.5.2 .drive:

2.4.5.2.1. Descripción de la estructura: el motor de CA grande del esfuerzo de torsión conduce el mecanismo de engranaje a través de la cadena del piñón, conduce el rodillo para presionar al separador, y el engranaje adopta el módulo grande, el engranaje espesado y la rigidez fuerte.

2.4.5.2.2. diagrama esquemático:

2.4.5.3. Sistema del deletreo del artículo

2.4.5.3.1. Descripción de la estructura: haga juego manualmente las pequeñas tiras juntas según las necesidades, y póngalas en el medio de la madera contrachapada. Presione la rueda de mano para apretar las pequeñas tiras.

2.4.5.3.2. Diagrama esquemático:

2.4.5.4. Sistema de grabación en relieve:

2.4.5.4.1. Descripción de la estructura: ponga manualmente juntas algunas pequeñas placas como sea necesario, y arréglelas en orden a través de los bafles ajustables, y empújelos debajo de la rueda de grabación en relieve. El rodillo superior adopta el mecanismo acuciante de la primavera. La grabación en relieve es grabación en relieve esférica semicircular doble. Altura superior del rodillo ajustable, con la escala, y con la exhibición del dial. Los rodillos de presión superior y más baja son rodillos impulsores principales, mientras que se mueven, malla del engranaje. La placa es comprimida por dos rodillos para evitar que la placa se deforme antes de entrar en el cortador.

2.4.5.4.2. Diagrama esquemático:

sistema de 2.4.5.5 .cutting

2.4.5.5.1. Descripción de la estructura: la placa después de grabar en relieve se envía al bafle antes de cortar a través del rodillo de guía, y el bafle se empuja para conducir el mecanismo que prensa junto. Cuando el mecanismo de arrastre actual golpea el interruptor del viaje, el sistema de la presión del aceite comienza, se corta el cilindro del aceite y se corta el espacio en blanco.

2.4.5.5.2. diagrama esquemático

2.4.5.7. Sistema de la eliminación del polvo:

2.4.5.7.1. Descripción de la estructura: la placa transparente del PE se utiliza para sellar, y se sella el sello de grabación en relieve entero del esquileo. Hay una estructura de la succión sobre el esquileo de grabación en relieve, de modo que la caja esté en un estado de la presión negativa, saliendo solamente de la posición de la tira para que los trabajadores actúen.

2.4.5.7.2. diagrama esquemático:

sistema de 2.4.5.8 .transport:

2.4.5.8.1. Descripción de la estructura: después de cortar el espacio en blanco, después del mecanismo de la investigación, el mecanismo de transmisión transferirá el espacio en blanco al electrónico pesa antes, el mecanismo de alimentación con la placa de empuje elástico, una vez de empujar 2 pedazos de espacio en blanco.

2.4.5.8.2. diagrama esquemático:

2.4.5.9. sistemas operativos controlados

El gabinete eléctrico está instalado fuera de la máquina, con el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y otros componentes del lazo del poder dentro. El dispositivo de control del PLC, de la retransmisión y de motor se utiliza para el control. La conexión con el externo se hace mediante los conectores y los bloques de terminales. El PLC UTILIZA el omron o panasonic. El otro equipo entre el cable, el tubo de aire en la parte más inferior de cableado y la tubería. Operación de la pantalla táctil. Poder encendido, parada de emergencia, manual, botón automático.

medio 2.6.Energy

fuente 2.6.1power

1>Voltage AC380V del +/- cambio instantáneo trifásico 10% < 0=""> < 10="">

2>Frequency 50 herzios + 1 herzios

2.6.2air

1>Pressure a cero. mpa 5

2>The fluyen de 20 l/min

condiciones de la aceptación 3.Equipment

documentos 3.1.Submit, herramientas y lista de piezas de repuesto al azar:

3.2. Documentos de la aceptación: documentos de la pre-aceptación del equipo, documentos de la aceptación final del equipo.

3.2.1. Modelo de la aceptación: según el acuerdo técnico en el tamaño de materiales entrantes. 3.2.2. Resultado de la aceptación: aceptación según el acuerdo técnico. 3.2.3. Estándares preliminares de la aceptación:

3.2.3.1. la Pre-aceptación será conducida en sitio del partido b; 3.2.3.2. El equipo es completo y en buenas condiciones, de acuerdo con las disposiciones relevantes del contrato y del acuerdo técnico; 3.2.3.3. La pre-aceptación implica principalmente la aceptación de todas las funciones, indicadores técnicos y aspecto del equipo, y el ajuste adicional de artículos no conformes de acuerdo con del partido A. al completar el ajuste, las mercancías será entregado con consentimiento del partido a.

3.2.3.4. notas de la aceptación de la forma de la Pre-aceptación;

3. 2,4. El estándar de la aceptación final

3.2.4.1. Utilizado para la aceptación de encargar del material conforme a los requisitos de este acuerdo;

3.2.4.2. La producción continua del equipo una semana después de la aceptación oficial, aceptación funciona con continuamente 2 horas;

3.2.4.3. Aceptación de la ingeniería especificada y de los personales técnicos a participar adentro y firmado por informe de la aceptación de ambas partes.

4, las derechas y obligaciones de ambas partes:

5. Los derechos de propiedad intelectual (ipr)

5.1. Este acuerdo técnico relaciona el producto que modela y los dibujos de estudio proporcionados cerca van de fiesta a y la otra información contenida en la propiedad intelectual poseída cerca va de fiesta a, sin el consentimiento del partido a, el partido b puede no divulgar a cualquier compañía e individual, si no el partido b es responsable de todas las pérdidas que se presentan allí de. Vaya de fiesta un único está de acuerdo que el partido b utilizará todos los materiales y la información proporcionada cerca va de fiesta a para el propósito abajo.

5.2. El partido b está de acuerdo que no será dibujos de estudio y la otra información proporcionada cerca vaya de fiesta a o la información con el fin de este acuerdo técnico con excepción de ésos, si no vaya de fiesta a tiene el derecho de perseguir responsabilidad correspondiente del partido b.

5.4. Todo el equipo seguirá siendo la propiedad del partido b, va de fiesta promesas de no permitir que el otro equipo genérico de tercera persona de la clase, emprenda todas las pérdidas hechas así para ir de fiesta b de otra manera.
6. resolución de conflicto
Ningunos disputan el surgimiento de o con respecto a este acuerdo será establecido por ambas partes con la negociación o la mediación. Si la negociación o la mediación no puede alcanzar ningún resultado aceptable por ambas partes en el plazo de dos meses, el conflicto será establecido por el arbitraje, que será conducido de acuerdo con las regulaciones del arbitraje de la República Popular China.

7. Defecto y responsabilidad
Ambas partes deben realizar estrictamente sus obligaciones respectivas, en el caso de un partido viola las condiciones básicas del acuerdo, el otro partido tiene el derecho de terminar el acuerdo, y tendrá el derecho de demandar cara a cara, cantidad de la demanda de acuerdo con las disposiciones relevantes de la ley de contrato económica.

8. Otros

8,1 este acuerdo técnico y sus accesorios serán la base de la fabricación y de la aceptación del equipo y serán igualmente válidos con el contrato de la orden.

8.2. Este acuerdo se hace dos veces, con el partido de custodia y el partido b guardando uno. Tomará efecto a partir de la fecha de la firma y del sello de los representantes autorizados de ambas partes.

8.3. Las materias no cubiertas adjunto serán establecidas por ambas partes con la negociación.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
