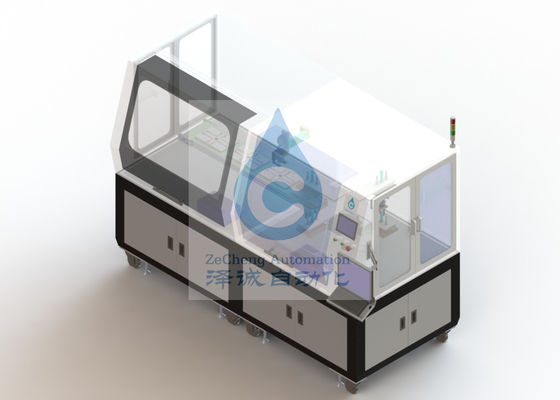

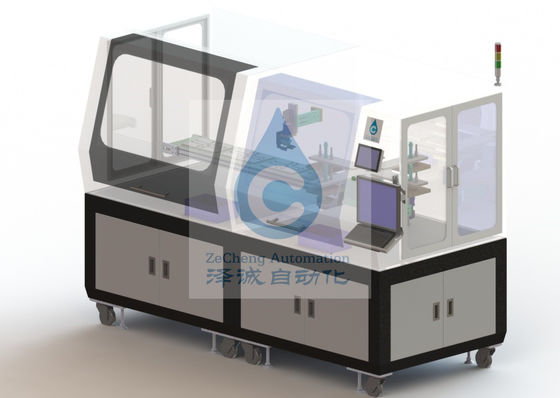

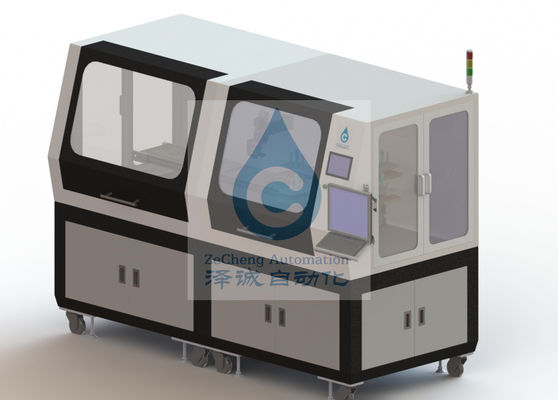

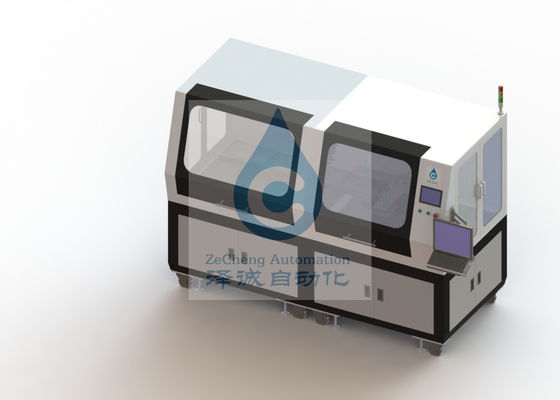

Equipo de prueba de alta velocidad de la calidad del poder 3.7V50AH de la placa automotriz de la batería
1. Requisitos de diseño de la máquina de la inspección de la calidad para el electrodo de la batería:
1.1. De acuerdo con los requisitos de inspección de la calidad de la placa sinterizada del electrodo de la batería proporcionada por el cliente de la fuente de alimentación del changhong de Sichuan, este equipo diseña y fabrica una máquina de la inspección de la placa del electrodo de la batería. Usando el principio de la proyección de imagen del CCD, las placas del electrodo con el polvo, el rasguño, la grieta, el muestreo y otros problemas de la calidad superficial se seleccionan y los productos calificados se recogen en la caja material.
1.3. Capacidad de producción y parámetros de proceso de la máquina de la inspección de la calidad del electrodo de la batería: la velocidad de la producción de la placa del electrodo es ajustable con 20 pedazos de /min.
2. Configuración de equipo principal
| NO. | Composición del sistema | La configuración de sistema | Cantidad |
| 1 | Sistema del estante | Componentes del estante | 2 |
| El embase | 2 | ||
| 2 | Sistema de alimentación | Componentes del compartimiento | 4 |
| Montaje de Jack - motor | 1 | ||
| Componente del cepillo | 1 | ||
| El sensor | 2 | ||
| cilindro | 1 | ||
| 3 | Estación sistema de 4 ventosas | Motor servo | 1 |
| Componentes de la tirada | 4 | ||
| Divisor de la leva | 1 | ||
| Válvula rotatoria de la posición 4 | 1 | ||
| De nuevo a la tabla | 1 | ||
| 4 |
Sistema de detección del CCD
|
El CCD | 2 |
| stents | 2 | ||
| La fuente de luz | 2 | ||
| 5 |
Sistema de la banda transportadora
|
Colocación del accesorio | 12 |
| Banda transportadora | 1 | ||
| acoplamiento | 1 | ||
| Parte trabajada a máquina | 1 sistema de | ||
| Motor de pasos | 1 | ||
| 6 | Esconder el sistema de la colección | Componentes del compartimiento | 4 |
| Montaje de Jack - motor | 1 | ||
| Componente del cepillo | 1 | ||
| El sensor | 2 | ||
| cilindro | 1 | ||
| 7 |
Esconder el sistema de manipulante
|
Motor servo | 2 |
| acoplamiento | 2 | ||
| Guía linear | 4 | ||
| Ventosas del vacío | 8 | ||
| Tornillo de la bola | 2 | ||
| cilindro | 2 | ||
| 8 | Sistema eléctrico | PLC | 1 |
| extensión | 2 | ||
| Pantalla táctil | 1 | ||
| Componentes eléctricos | Un lote | ||
| El ordenador | 1 sistema de | ||
| 9 | El sistema informático | Software de tratamiento de la imagen | 1 |
| Software del sistema del almacenamiento de la base de datos | 1 |
3. Parámetros técnicos del equipo
| Las especificaciones de la máquina proyectan | ZCCF02A |
| vacío | ≤-88KPa |
| Poder total (kilovatios) | AC220V, 50HZ 3KW |
| Poder de funcionamiento normal (kilovatios) | AC220V, 50HZ 2KW |
| El peso | 1.5T |
| Tarifa de la rotación del dispositivo | el 95% |
| Tarifa del paso del equipo | el 98% |
4. Componentes principales del equipo
Este equipo USO principal principio de la proyección de imagen del CCD para tomar las fotos en la superficie del polo, y lo compara con el polo estándar para juzgar si está calificado o no. Cuando no hay polo, la caja material puede ser cambiada automáticamente. El manipulante chupa para arriba la hoja del polo de la caja material y le da vuelta 90 grados. El CCD detecta la parte inferior de la hoja del polo y le da vuelta 90 grados. Los productos calificados continúan moviéndose en la banda transportadora a la estación antedicha de la detección, después de la detección enviada automáticamente a la estación de descarga, los productos calificados en la caja material, productos incompetentes en la caja inútil.
sistema de 4,1 marcos: se adopta la soldadura cuadrada del paso 4080, que es firme y confiable, y el aspecto del sello de la chapa puede evitar con eficacia que el polvo entre.
4,2 que alimentan y sistema de escape: la caja material universal de máquina que lamina y de clasificadora se adopta, y las dos estaciones se intercambian para realizar la producción continua. El sensor material se equipa en la parte inferior de la caja material para alarmar automáticamente y para cambiar automáticamente la caja material.
4.4. Sistema de manipulante de alimentación rotatorio: el divisor exacto de la leva se utiliza para la rotación de 4 posiciones, 1 pedazo de polo de la posición que alimenta, detección del CCD de 2 posiciones, 3 posiciones calificó productos se pone en el accesorio de la banda transportadora, 4 posiciones que los productos incompetentes se ponen en la caja del pedazo.
sistema de la banda transportadora 4,5: el motor servo conduce la banda transportadora para fijar distancia, y la banda transportadora se equipa de un accesorio, que puede establecer con eficacia el pedazo de polo.
sistema de manipulante de alimentación 4,6: el motor servo o el cilindro rodless conduce el manipulante del lechón para moverse en el carril de guía y chupa automáticamente para arriba la placa de polo y la pone en la caja de alimentación correspondiente.
4.7. Sistema de la cubierta superior: adopte la estructura de soldadura de la chapa, forma hermosa, adoptar diseño de aislamiento único de la estructura, evite con eficacia que el polvo caiga en el equipo.
5. Requisitos ambientales
Proporcione por favor el medio siguiente de la energía
5,1 la fuente de alimentación
5.1.1 voltaje AC220V± el 10%
5.1.2 frecuencias 50 herzios + 1 herzios
5.2. Temperatura: 5-35℃
Temperatura de almacenamiento: 0-40℃
5.3. Fuente de aire: 0.4-0.6mpa
5,4 la humedad 30-80% pero no debe rociar.
5,5 allí no es ningún gas corrosivo, líquido o gas explosivo en sitio
5,6 requisitos del color del equipo: según la placa del color o el número del color proporcionado por el partido a, el ordenador es blanco.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
