Detector completamente automático de X Ray para la detección multi de la batería del poder de bobina de la capa
1,1 campos del uso:
El equipo se utiliza principalmente en la detección automática en línea de batería de múltiples capas del poder de bobina en industria de poder del litio.
introducción 1,2 de funciones y de principios del equipo:
El dispositivo emite radiografías a través de un generador de radiografía, penetra el interior de la batería, y es cogido por un detector de la pantalla plana que tome imágenes y las fotografías. A través del software relacionado del ordenador al tratamiento de la imagen y análisis y juicio automáticos. Identifique los buenos y malos productos, y escoja los malos productos, el extremo delantero y trasero del equipo puede ser conectado con la cadena de producción.
flujo de la operación del equipo 1,3:
1.3.1 la línea principal de la logística del cliente se divide en dos tirón-en los materiales, que se transportan a la zona de pruebas a través de la banda transportadora; Localice exactamente la ubicación de la prueba a través del mecanismo de colocación del punto de prueba en la zona de pruebas;
1.3.2 realizan la inspección y el juicio automáticos a través de software relacionado del ordenador. El extremo de descarga es automáticamente arreglados productos defectuosos al lado de una mano mecánica y colocados en la posición señalada. La batería ACEPTABLE fluye lejos a través de la planta de fabricación.
1.3.3 el material entrante del producto se alimenta con A/B, y el manipulante de alimentación ase dos plataformas (una A y un B) a la vez tirar de la correa del equipo. Después de que se termine la detección, el manipulante de alimentación ase dos plataformas a la vez y cae el material al mismo tiempo. Cada plataforma es una célula, y el tamaño total es uno.
1.3.4 la disposición de la radiografía es en forma de "U", y la conexión entre los materiales superiores y más bajos con la correa principal del tirón es el manipulante, mientras que el manipulante superior y más bajo de los materiales es diseñado y producido por la tecnología profesional.
1.3.5 con la función de la lectura del código del qr, arma sr-751 de la exploración; Ate con todas las medidas y imágenes, salvo en el formato de Excel.
La colección unificada producto de 1.3.6 NG (plataforma y batería) será sacada manualmente y puesta en la posición señalada, y por lo menos 6 pedazos será almacenada.
1.3.7 la dirección de alimentación de la cadena de producción está de la derecha hacia la izquierda, y el oído del polo de la batería es perpendicular a la línea principal de la logística del cliente.
composición del equipo 1,4
sistema de 1.4.1 estantes
El dispositivo tiene un marco cuadrado de la soldadura, y el substrato es placa de acero con un grueso de 15-30m m.
El color de la placa del estante y del sello es el gris caliente 1C del ordenador (o según tarjeta del color del cliente).
1. 4,2 piezas del equipo
La superficie de acero de la máquina entera se platea con el cromo, y la superficie de las piezas de aluminio se trata con la oxidación dura.
equipo 1.4.3 que transporta el sistema
La banda transportadora de alimentación del equipo y la descarga de la correa del tirón del transportador están conectadas con la correa principal del tirón (el diseño final antedicho 3D prevalecerá).

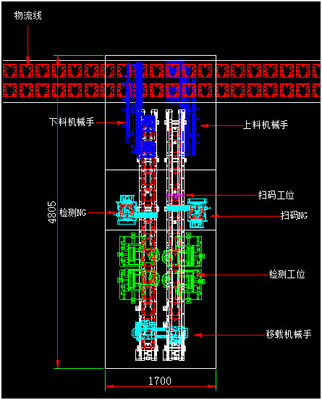

estructura total 1.4.4:
Tamaño total (longitud * anchura * altura): 4805mm×1700m m ×1800mm (hay una pequeña diferencia en tamaño real)
1,5 componentes principales:
generador de radiografía de 1.5.1 micro-focos y sistema de control.
1.5.2 detección de la radiografía y sistema de la proyección de imagen.
1.5.3 caja de la protección de la radiografía.
1.5.4 PC para el software de tratamiento del control y de la imagen, la medida y el software del juicio.
chapa de 1.5.5 radiación-pruebas, sistema de detección, banda transportadora, clasificando el manipulante, dispositivo del escondrijo del NG, cargamento y descargando el manipulante.
Ii. materiales entrantes y especificaciones de producto convenientes para el equipo:
2,1 especificaciones comprobables de la célula:
| Altura de la batería | 148m m |
| La anchura de la batería | 100-200m m |
| El grueso de la batería | 15m m |
método de 2,2 inspecciones: compruebe y determine automáticamente GAP entre el cátodo y el ánodo en la parte superior y más inferior de la célula desnuda (electrodo positivo del paquete negativo del electrodo).
2.2.1 prueban las cuatro esquinas de la célula, en las cuatro esquinas de A, de B, de C y de D de la célula desnuda.
2.2.2 la distancia de la dislocación entre el cátodo angular y el ánodo de la célula desnuda pueden ser detectados, y los datos entre cada capa se pueden hacer salir en la exhibición y los valores del máximo, mínimos y medios pueden ser analizados estadístico. El número de las capas del objeto de la inspección (ROI) se puede fijar según los requisitos, el máximo es 40 capas (≤ material del litio del hierro 40 capas, ≤ material tres 30 capas; Recoja la muestra proporcionada por el comprador como el estándar de referencia.
modo de operación 2,3: medida automática, juicio automático de buenos y malos productos según los estándares prescritos, y clasificación automática de malos productos.
Iii. capacidad de la inspección del equipo
exactitud de la determinación 3,1: exactitud S=±60 m o menos de la repetición (medido en tabletas estándar).
3,2 comprueban modo
3.2.1 automáticos llenos: la batería será suministrada y transportada automáticamente para la inspección automática, y los productos ACEPTABLES y defectuosos serán separados y descargados automáticamente según el resultado determinado por el procedimiento según diversas categorías indeseables.
3.2.2 semiautomáticos: la inspección automática será conducida para la fuente automática y la entrega de baterías. Sin embargo, la inspección determinará los métodos de tratamiento siguientes:
< semi-automatic="" 1=""> OK/NG por la determinación manual, ninguna intervención manual (determinación), el equipo en estado espera;
< semi-automatic="" 2=""> Reconocimiento automático de la máquina de OK/NG. Al determinar MUY BIEN o el NG, la máquina puede fijar el recurso seguro para la intervención manual, tiempo en espera opcional (mínimo 1 segundo, ilimitado máximo). En modo espera, si no hay intervención manual, la máquina procesará automáticamente según el resultado del juicio.
manual 3.2.3: todos los movimientos del mecanismo pueden ser movidos por el jugador;
descripción de la función principal 3,3 del equipo:
detección de la imagen de la radiografía del tiempo real 3,4;
la medida linear de la distancia 3,5 puede ser realizada;
3,6 con la función del almacenamiento de datos del multi-grupo, la detección de diversos tipos de productos pueden ser observados simplemente refiriendo a los procedimientos correspondientes, y el número de programas automáticos de la detección se puede ahorrar sobre 60;

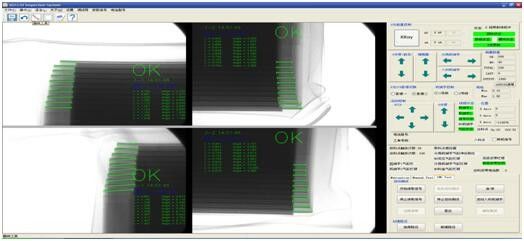

3,7 imágenes de la detección y datos de prueba de piezas múltiples de la misma batería serán exhibidos en la misma pantalla para ayudar el juicio manual
altura de 3,8 bancos de pruebas: 750±10 milímetro sobre la tierra.
3,9 medidas y contramedidas de seguridad:
3.9.1 la radiografía se cierra automáticamente cuando se abren la puerta y la ventana del mantenimiento de equipo.
3.9.2 apagan la radiografía automáticamente cuando no hay material entrante por 5 minutos continuamente (la hora se puede fijar por el usuario).
3.9.3 utilizan el indicador de la radiación y utilizan el indicador de situación para mostrar la situación de trabajo de la radiografía.
3.9.4 ≤ 1.0v /h de la salida del rayo de X (usando un probador de la dosis de radiación certificado por terceros).
condiciones del equipo 3,10:
demanda de 3.10.1 poderes: AC220V/10A, 4000W
3.10.2 temperaturas: ℃ 25℃±3.
presión del aire comprimido 3.10.3: 0,5 ~ 0.7mpa (5-7kgf/cm2), flujo: 15L/min.
humedad relativa 3.10.4: derecho del ≤ el 60% (ninguna condensación).
3.10.5 pesos de equipo: 3000KG.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
