Capacidad de producción real ultrasónica polar de la soldadora 1: 3PPM
2. La hora de la comida del adaptador y del protector es ≥60min
3. Producción del equipo: 99,5% (excepto los materiales entrantes defectuosos), producción del equipo: el ≥98%
Durante el proceso de la transferencia, la célula será transferida bajo la protección del accesorio, y la dislocación relativa entre la célula y el accesorio no ocurrirá. El número de épocas que la célula se coge dentro de la máquina no debe ser más de tres veces (el número de la célula que entra en y que sale de la máquina no es incluido).
Célula desnuda que alimenta 1 compresión confiable, ninguna caída o los materiales arrastrados, la precisión repetida del material de la operación ≤±0.05mm del mecanismo.
2. El diseño flexible de manipulante, el alambre de la pieza móvil es alambre flexible, el material del metal no se permite ser utilizado en el mecanismo o la parte en contacto directo con el producto, y el cojín de goma se debe añadir al agarrador mecánico.
3. Puede evitar que el producto caiga bajo estado súbito de la muerte y del apagón.
4. inspección del Anti-atasco de la dirección material entrante de la célula eléctrica (con la detección del código de exploración).
Detección 1. del hola-pote del cortocircuito. Durante la detección del cortocircuito, el oído del electrodo será presionado y probado otra vez.
2. La época de la prueba del hola-pote era 3s, y era ajustable a partir del 1,0 a 10.0s. El tiempo de descarga es 1s y 0,5~ 5.0s son ajustables. voltaje DC100V, gama DC 0~500V, del Hola-pote engranaje 50V;
3 el valor actual y valor del voltaje se pueden alimentar de nuevo al sistema del PLC al mismo tiempo para asegurar la exactitud del juicio del cortocircuito.
Pre-soldadura ultrasónica 1. Durante la soldadura, debe haber bafle en la raíz del oído del polo para evitar que el polvo caiga en la célula de batería;
2. Antes de soldar con autógena, el oído del electrodo será formado de nuevo según los requisitos de la posición del oído del electrodo de la célula eléctrica;
3. El dispositivo del retiro de polvo se requiere en el proceso de la soldadura;
El área de la soldadura y el número de marcas de la soldadura serán soldados con autógena según los requisitos tecnológicos del cliente;
5. Es simple y conveniente substituir la cabeza soldadora, sin base pegajosa. El número de épocas del uso de la cabeza soldadora y del asiento de la soldadura es ≥ 300.000 veces, y puede ser pulido por 2 veces.
La vida de servicio de 1 cuchillo de corte de oído del polo es ≥ 500.000 veces;
2. Fácil substituir el cortador;
3. Colección automática de pedazo cortado y de pedazo;
1. El oído polar del corte debe ser formado de nuevo sin el daño del oído polar
2. Saque el polvo de los oídos del polo después de cortar;
1 placa de la transferencia del aluminio/del cobre adopta la forma de material entrante del material de hoja, alimentación parecida al cartucho, ciclo de alimentación: ≥60min.
2. El accesorio de colocación del pedazo de conexión y de la célula eléctrica se debe basar en la misma prueba patrón, y el pedazo de conexión debe ser ≤±0.5mm en relación con la célula eléctrica.
3. El cargamento de las placas de la transferencia del cobre y del aluminio será prevenido con eficacia de pegarse.
Grueso de la placa de aluminio de la transferencia: 0.6-1.2m m, grueso de la placa de cobre de la transferencia: 0.4-1.2m m (el grueso específico estará conforme al dibujo de proceso);
5. El cargamento de la hoja de la protección y de la hoja de conexión será prevenido de absorber y de absorber más de una hoja, y la alarma será dada si falla a absorber o a absorber más de una hoja por tres veces consecutivas, y un dispositivo inútil será instalado para almacenar más de una hoja; La estación protectora del cargamento de la hoja debe tener proteger la función.
6. Requieren a la asamblea que coloca la exactitud ≤0.5mm, la junta estar dentro del adaptador, y del borde que espacia ≤0.5mm.
Célula desnuda que coloca el módulo 1 dos células al medio ≤±0.3mm.
No rasguñe la superficie de la célula.
Excepto el área de soldadura, el resto de la superficie de la célula debe ser protegido.
4. Las medidas eficaces se deben tomar para prevenir la colisión y la descarburización de la célula eléctrica desnuda. Los materiales en contacto con la célula eléctrica son todo el no metal.
El módulo de alimentación 1 de la hoja protectora realiza la alimentación automática de la hoja protectora del aluminio/del cobre, que se coloca en la posición de soldadura ultrasónica del grupo del polo y de los oídos del polo, y la hoja protectora de cobre/de aluminio es fijada por la cubierta protectora de la soldadura.
2. Gama del grueso de placa de aluminio de la protección: 0.1-0.5m m; gama del grueso de placa de cobre de la protección: 0.1-0.5m m (vaya de fiesta a proporcionará dibujos y sugerirá 0.2m m), que serán colocados en la parte superior del oído del paquete del grupo posterior hecho juego del polo.
3. La hoja de la protección del aluminio/del cobre adopta la forma de material entrante del material de hoja, alimentación parecida al cartucho, ciclo de alimentación: ≥60min.
El equipo conducirá la soldadura ultrasónica para cada estirón de cobre/de aluminio del polo, con 1 punto de la soldadura en cada estirón del polo, el tamaño de punto de la soldadura: 5*15m m (el área específica estará conforme a la tecnología), y conducirán uno que suelda con autógena para cada estirón del polo después de montar, por un total de 4 veces.
5. Requieren a la asamblea que coloca la exactitud ≤0.5mm, la junta estar dentro del adaptador, y del borde que espacia ≤0.5mm.
La base de la instalación del módulo 1 de la soldadura ultrasónica de la soldadora ultrasónica podrá realizar el ajuste de la dirección de XYZ tres, eje XY adopta el ajuste automático de la impulsión serva.
2. Después de la soldadura ultrasónica, los productos fueron seleccionados aleatoriamente para la inspección. La fuerza extensible vertical era > 100N, y la fuerza extensible horizontal era > 60N. Las juntas de la soldadura entre los oídos del polo y entre los oídos del polo y los pedazos de conexión se destrozan y después se adhieren, y el área residual de desmontaje es el ≥ el 60%, que no produce los fenómenos tales como la grieta de la soldadura, la soldadura virtual, la posición oblicua de la soldadura, la cabeza soldadora adhesiva y la base del pegamento.
3. La batería de estación de la soldadura será protegida en conjunto y equipada de una succión y de un mecanismo del retiro de polvo para evitar que el polvo caiga en la batería. La limpieza ambiental de la cámara protectora en contacto con el producto durante el proceso de trabajo es más alta que los requisitos de la clase 100.000.
Durante la soldadura, debe haber bafle en la raíz del oído del polo para evitar que el polvo caiga en la célula.
5. Los parámetros de la soldadura ultrasónica serán supervisados en tiempo real, y si los parámetros exceden la gama del sistema, una alarma será dada; Las grietas ultrasónicas de la soldadura/los defectos desoldados fueron detectados por el sistema de votos de la energía.
6. Es simple y conveniente substituir la cabeza soldadora, sin base pegajosa. El número de épocas del uso de la cabeza soldadora y del asiento de la soldadura es ≥ 150.000 veces, y puede ser pulido por 2 veces.
Parámetros de proceso de la soldadura ultrasónica: de potencia de salida, amplitud, presión de soldadura y precisión de control del tiempo: fije el valor el ±5%; Expediente de la exhibición en tiempo real del parámetro, reserva del local, fácil remontar.
El módulo adhesivo azul 1 se utiliza para pegar la cinta adhesiva protectora en la posición de impresión de la soldadura ultrasónica. Los electrodos positivos y negativos son 4 pedazos de pegamento en el top y la parte inferior, 8 pedazos de pegamento en total. Se requiere para cubrir el punto de la soldadura, el estirón del polo y a la parte del grupo del polo.
La longitud de la cinta y la posición del pegamento pueden ser ajustadas.
3. La detección adhesiva pobre del vacío y la detección temprana funcionan.
Debe haber un sensor del color para detectar la presencia de pegamento azul.
5. Producción adhesiva el ≥99.5%, asegurarse de que los defectos adhesivos no fluyan en el proceso siguiente.
parada 6 para cambiar el caucho ≤2min.
1. Comprensión confiable, ningún material que cae o material arrastrado, precisión de la repetición de la operación del mecanismo ≤±0.05mm.
2. El diseño flexible del manipulante, la superficie de contacto del producto se hace del material del no metal, y se equipa del reflector para la detección material.
Asegúrese de que la célula no desplace durante el proceso de la transferencia y esté equipada de la válvula electromagnética presión-que se sostiene para asegurarse de que no cae el producto cuando se corta el gas.

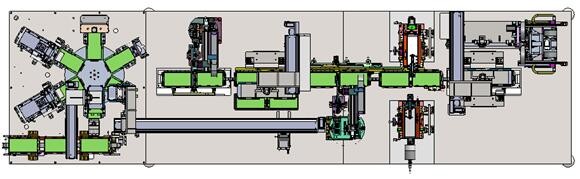

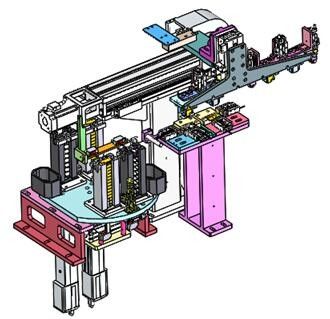

Las baterías que cargan el mecanismo se componen principalmente del módulo linear, guía, cilindro, garra del gas y el mecanismo de la compactación, la función principal de la transferencia de las baterías al mismo tiempo en el proceso de la transferencia y asegurar los apagones para snuff hacia fuera la situación del accidente tal como baterías no caerá, adoptado en el tipo cilindro del lacre del control de la válvula electromagnética, puede guardar con eficacia la línea cuando los cortes de energía snuff hacia fuera la presión no escapado inmediatamente, puede guardar la línea presión por 20 minutos.
La posición ultrasónica del pre-soldador se compone principalmente del soldador ultrasónico, tubo de vacío, oído del polo que presiona y que forma el mecanismo. Antes de la pre-soldadura ultrasónica, el mecanismo de fijación con abrazadera y que forma del oído del polo primero apretará el oído del polo, y entonces el oído del polo será formado de nuevo al centro según los requisitos del proceso de asegurarse de que el oído del polo después de la pre-soldadura es constante con los requisitos del proceso. Pre-soldadura ultrasónica según los requisitos de la soldadura dos puntos o una línea.
El mecanismo del corte se compone principalmente del cilindro del corte, del asiento del montaje, de la columna de la guía, del cuchillo de corte superior y más bajo y de la caja de la recogida de residuos. La realización principal de la pre-soldadura después del oído del polo de la célula eléctrica para cortar, cortó la pieza de sobra del oído del polo, y asegura la uniformidad del oído del polo, el cortador que usaba el cuchillo blanco del acero o del acero de tungsteno, cuchillo de corte se puede reparar por muchas veces, vida hasta 500.000 veces.
El mecanismo de alimentación de la placa de la transferencia se compone principalmente de descargar la revista, levantando el módulo, el mecanismo de colocación secundario y el mecanismo de trasplante de la placa de la transferencia. Realiza principalmente la función exactamente de colocar la placa de la transferencia del cobre y del aluminio en el clip de la munición a la posición especificada del accesorio de la soldadura. Debido a la diferencia de tamaño, forma y grueso de las placas de la transferencia del cobre y del aluminio, detección eficaz y corrección de la retención sea necesario asegurar la exactitud de las posiciones de las dos placas en curso de lanzamiento y transferencia materiales. La colocación secundaria de las placas de la transferencia es necesaria asegurar la exactitud de la posición antes de colocarlas en el accesorio de la soldadura. Al mismo tiempo, el adaptador se debe probar para prevenir el desplazamiento reverso.
Las medidas anti-que se pegan eficaces serán tomadas para las placas de alimentación de la transferencia del cobre y del aluminio:
El mecanismo de alimentación de la hoja de la protección se compone principalmente de la revista de alimentación, levantando el módulo, el mecanismo de colocación secundario y el mecanismo de trasplante de la hoja de la protección. Realiza principalmente la función exactamente de colocar la placa de cobre y de aluminio de la protección en el clip de la munición a la posición especificada del accesorio de la soldadura. Debido a la diferencia de tamaño, forma y grueso de las placas de cobre y de aluminio de la protección, detección eficaz y prevención de error sea necesario asegurar las posiciones exactas de las dos placas en curso de lanzamiento y transferencia materiales. Antes de colocar la placa de la protección en el accesorio de la soldadura, debe ser colocado dos veces para asegurar la exactitud de la posición. Al mismo tiempo para proteger la película para detectar si hay un error reverso.
Anti puesta de la película protectora - las medidas de la retención son básicamente lo mismo que el adaptador.
La estación de la soldadura ultrasónica se compone principalmente de la soldadora ultrasónica, del módulo móvil del eje ultrasónico de X y de Y, mecanismo de elevación del eje de Z, mecanismo de la protección de la célula eléctrica y mecanismo del retiro de polvo que fuma. La realización principal del pedazo de la transferencia, el oído del polo de la célula eléctrica, el pedazo de la protección a través de la onda ultrasónica será soldada con autógena junta, el área de la marca de la soldadura según los requisitos de proceso de elegir la cabeza soldadora apropiada, cabeza soldadora se puede pulir en varias ocasiones dos veces, cabeza soldadora y vida de servicio del asiento de la soldadura de 150.000 veces.
1) medidas protectoras para el retiro de polvo de soldadura:
Principio de la protección de célula de la soldadura: primero, la placa de la protección cubrirá la superficie de la célula, y solamente el área de soldadura es reservada. Las cabezas soldadoras superiores y más bajas se equipan de los puertos de la extracción de polvo. En el proceso de la soldadura, el purificador del humo tendrá bombeo de aire coaxial, y el salpicón de la soldadura será bombeado en el purificador del humo a través de los puertos de la extracción de polvo.
2) parámetros y configuración del purificador del humo
A. El tubo de succión tiene un alto funcionamiento de fuego, y el grado del fuego puede alcanzar v-0.
Estructura, caja fuerte y artículo del marco metálico del fuselaje del B.; La estructura está clara, dividido en: cámara de la entrada de aire, cámara de filtración, cámara de la purificación del aire, y cámara del extractor.
C. La capa filtrante en el elemento filtrante tiene una alta característica incombustible, que puede alcanzar inmediatamente el requisito incombustible del ℃ (de 200-300), y el grado incombustible puede alcanzar v-0.
D. filtración de la alta precisión, tan pequeña como 0,3 micrones.
E. dispositivo de la vuelta de soplo del pulso para mantener una toma de aire constante y una capacidad constante de la limpieza.
F. el diseño de la estructura de la reducción del nivel de ruidos, el cuarto de alta presión de la instalación de la fan se equipa del algodón fonoabsorbente, que puede reducir con eficacia el ruido y hace el ambiente de trabajo más pacífico y agradable.
G. Con la función de la inducción de la temperatura, el valor de la temperatura límite puede ser fijado. Cuando se alcanza la temperatura límite, la función de la alarma será comenzada, la fan parará el correr, y la válvula electromagnética será abierta para comenzar el nitrógeno a extinguir la función.
H. Con la función de la reacción de la presión, el valor de la presión del límite puede ser fijado. Cuando la presión interna alcanza la presión del límite, la función de la alarma será comenzada.
Medidas eléctricas de la protección de I. Complete, equipadas de una falta de dispositivo de protección igual, seguro y confiable.
J. Con la función de la regulación de la velocidad del viento, la velocidad del viento se puede ajustar según la demanda real.
K. La hoja a prueba de explosiones está instalada en el exterior del bastidor para alcanzar la función del alivio de la explosión.
mecanismo de 2.3.7 pegamentos
El mecanismo adhesivo se compone principalmente de mecanismo de rotación de la colocación de célula eléctrica, de mecanismo de la detección de la cinta adhesiva, de la tracción adhesiva, de presionar adhesivo, del corte adhesivo y del mecanismo de alimentación adhesivo. Después de la realización de la soldadura de la célula, la cinta adhesiva se imprime en la soldadura, y un total de 8 pedazos de cinta adhesiva se imprimen en los lados delanteros y traseros. Después de que la realización de la cinta adhesiva a través del sensor para detectar si la cinta está pegada, la célula unpasted del color en la ayuda manual de la estación del NG después de la goma a la máquina trasera.
2,4 parámetros del equipo de base:
(1) por la capacidad PPM de la unidad: ≥3;
(2) el índice óptimo primario del equipo: el ≥99.5% (solamente malos productos causados por el equipo, excepto los malos materiales entrantes);
(3) despegue del porcentaje de averías de equipo: el ≤2% (excepto los malos materiales entrantes);
(4) ruido del equipo: ≤75dB (cercano las puertas y Windows, 1000m m lejos del equipo o de la medida del pedazo de operación);
El índice de éxito de arma automático de la exploración del código para los materiales entrantes: el ≥99.8%;
6. El equipo requiere 0,55 ~ 0.65mpa el aire comprimido, ≤ -90kpa, acceso de la presión del vacío al diámetro del tubo de 12m m (el cliente proporciona fuente del aire comprimido y del vacío);
