estructura del marco metálico del cuerpo del dispositivo de la soldadura de laser 1500W fácil a la operación
Esquema del equipo de soldadura
Para la soldadura de sus productos, hemos diseñado un sistema del sistema de la soldadura de laser, que consiste en principalmente la soldadora de laser y la soldadura
La composición del banco de trabajo es como sigue:
1 estructura y configuración
1,1 configuración y parámetros de la soldadora de laser:
Modelo uw-s1500-tu
El poder del laser del máximo es 1500W
El medio de funcionamiento del laser se dopa con la fibra óptica de la tierra rara
La longitud de onda del laser es 1080nm±5nm
Luz continua de la anchura de pulso
Estabilidad el ±1% del poder
Haga salir la cantidad de poder entero de la máquina del canal de la fibra óptica 1 <5kw>
Apuntar la luz roja
Potencia de entrada AC380V±10%/3P+PE
Tamaño principal de la máquina: 1395L*630W*1060H (milímetro)
Cámara de enfriamiento: refrigeración por agua
Tipo de interfaz de fibra óptica QBH
Diámetro de fibra óptica 50um, 100um opcional
Fibra de la calidad BPP 50um del haz, <2mm>
Longitud de fibra óptica 10m estándar
1,2 parámetros más desapasibles

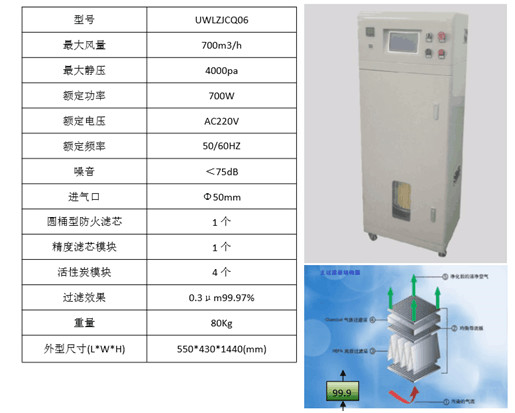

2,3 parámetros y configuración del purificador del humo
El tubo de vacío tiene un alto funcionamiento de fuego, el grado del fuego puede alcanzar v-0.
Estructura del marco metálico del cuerpo, grueso material del marco de 1,5, caja fuerte y artículo; La estructura está clara, dividido en: filtre el sitio, el sitio de la purificación del aire, y la cámara del extractor.
Diseño especial de la rueda de viento del metal del remolino de la aleación, resistencia del cansancio, operación estable, volumen de aire de poco ruido, alto, fuerza grande de la succión, alta eficacia que fuma.
La capa filtrante en el elemento filtrante tiene una alta característica incombustible, que puede alcanzar inmediatamente el requisito incombustible del ℃ (de 200-300), y el grado incombustible puede alcanzar v-0. Filtración de la alta precisión hasta 0,3 micrones.
Con accesorio el módulo activado del carbono, el diseño gradual de la filtración asegura la filtración completa de sustancias nocivas en el humo para proteger el ambiente y la salud humana.
Instale el gobernador stepless, volumen de aire puede ser ajustado a voluntad.
Con la función de temporización, puede fijar el tiempo del comienzo y de parada.
Con la función de la inducción de la temperatura, el valor de la temperatura límite puede ser fijado. Cuando se alcanza la temperatura límite, la función de la alarma será comenzada, la fan parará el correr, y la válvula electromagnética será abierta para comenzar el nitrógeno a extinguir la función.
Con la función de la reacción de la presión, puede fijar el valor de la presión del límite, cuando la presión interna alcanza la presión del límite, comienzan la función de la alarma.
estructura portante 2,4 de la tabla de la soldadura (el dibujo del efecto está para la referencia solamente, refiere por favor al diseño real para los detalles):

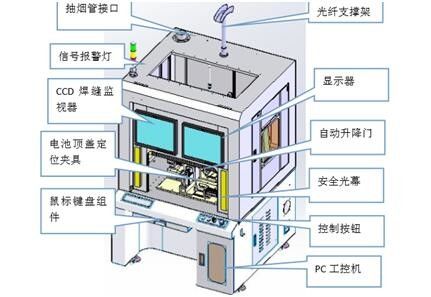

Construcción de la tabla (con la capilla)

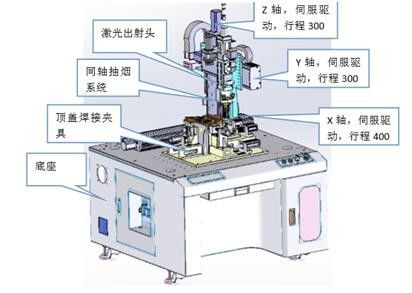

Estructura interna de la tabla (quite la capilla)
estructura de soldadura del accesorio 2,5
1) especificaciones de producto
| El número de serie | El modelo de la batería | Grueso * anchura * altura (milímetro) |
| 1 | 46173 | 46173132 |

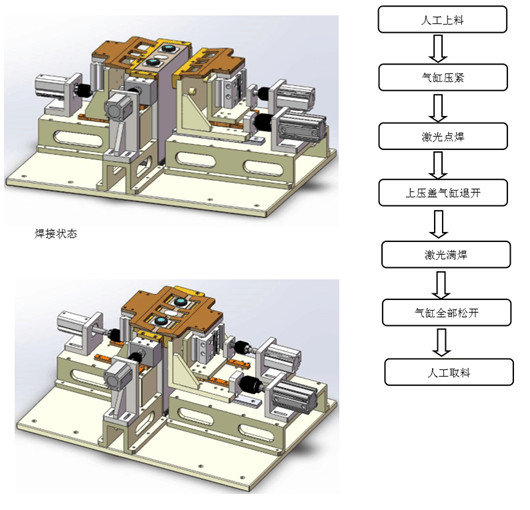

2) plantilla de la soldadura de la cubierta de batería
Situación del cargamento

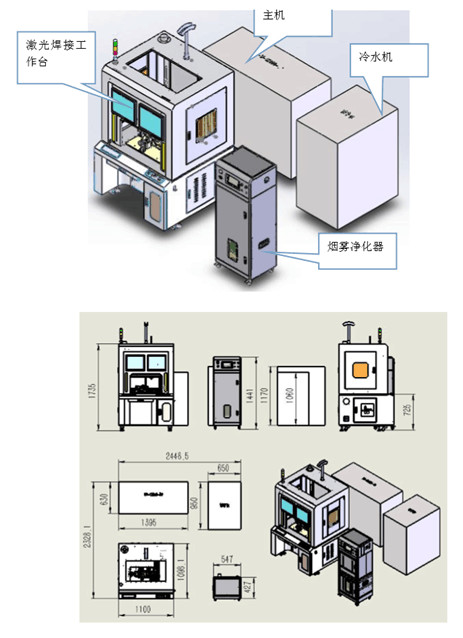

2,6 mayores parte de la tabla de la soldadura
2,7 marcas del componente importante
Sistema de control
1. El banco de trabajo de la soldadura es controlado por la PC industrial; 2. La pista de la soldadura es programada por método de enseñanza, y se automatiza el proceso de la soldadura. El procedimiento de soldadura puede ser modificado, y la operación puede ser fija
Modifique el permiso, puede ser fijado con el control automático del interfaz de la operación; La pista de la soldadura es entrada enseñando, y se automatiza el proceso de la soldadura.
La configuración principal es como sigue: 1) las unidades de traducción del eje de X: la impulsión del motor servo, 400 milímetros, exactitud de colocación repetidor de +/- 0,03, estará conforme a las unidades de traducción reales del diseño 2) Y: la impulsión del motor servo, 300 milímetros, exactitud de colocación repetidor +/- 0,03, estará conforme a las unidades de traducción reales del eje del diseño 3) Z: la impulsión del motor servo, 300 milímetros, exactitud de colocación repetidor +/- 0,03, estará conforme al banco de trabajo real del diseño 3 adopta el diseño integral, puerta de atrás del control de distribución para facilitar el ajuste y el mantenimiento; Estándar con el monitor, ipc, monitor;
Iii. cálculo de la eficacia
Eficacia de la soldadura: f=W/E
F: número de puntos del laser por el segundo producido por la soldadora de laser
W: media de potencia de salida de la soldadora de laser
E: la soldadura del monopulso requiere energía
F: F = W/E
F es lo que normalmente llamamos la frecuencia, nos dejó llamarla los HERZIOS.
Eficacia superior de la soldadura de la batería: longitud de soldadura: el tiempo de descarga manual de la batería (de 46+173) x2=438mm (la tarifa de la soldadura es 50mm/s, y el esquema se evalúa según la batería 46173) se calcula según 8s, la acción 2s, movimiento 2s del cilindro del eje las necesidades de soldadura de un final de la batería
9 + 3 + 2 + 8 + 2 + 2 = 26 s
Eficacia de la soldadura: 60/26=2.3PPM
Iv. coste de operación
1) el elemento filtrante se substituye una vez al mes, uno a la vez. Un refrigerador necesita un elemento filtrante en total;
2) la lente común de la protección de la soldadura, la pérdida depende del uso;
3) potencia de entrada requerida por el equipo y el coste de operadores;
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
