I. perfil del equipo:

introducción 1,1 a las funciones y a los principios del dispositivo:

La soldadora del clavo del lacre se compone principalmente de alimentar y de descargar el mecanismo, mecanismo de la pila de la calibración de la batería del poder, mecanismo de la limpieza del laser del espejo de la vibración, mecanismo superior del clavo del lacre, mecanismo de la soldadura del lacre, mecanismo de la eliminación del producto defectuoso, cubierta de máquina del marco, laser 600W (soldadura), máquina del laser 50W (limpieza), refrigerador, gabinete de control eléctrico, purificador del humo y así sucesivamente.

Tiene las funciones siguientes: cargamento y descarga automática, limpieza automática, cargamento automático de los clavos del lacre, soldadura automática, almacenamiento automático de productos incompetentes, retiro del humo y otras funciones.

Nota 1: el sistema del refrigerador y de la soldadura se puede poner por separado e instalar en la posición específica especificada por el cliente.

2: el material entrante de la batería es sola batería desnuda.

3. El tamaño del diseño estará conforme a condiciones reales.

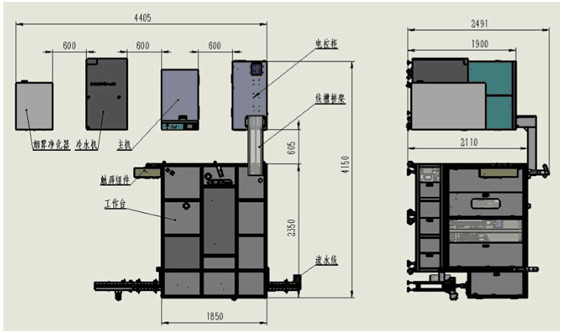

Dimensión externa del equipo (L*W*H/mm): tamaño de gabinete eléctrico independiente de control de ≤4500*4200*2500mm (la dimensión final estará conforme al dibujo de estudio, el top de la altura del faro es 2500m m de la tierra): peso total de 1200/600/1900m m de equipo: 2500KG.

1,4 características técnicas:

1. Función de alimentación automática; Limpieza automática del laser (la ninguna cristalización o la otra materia extranjera sólida y ninguna una gran cantidad de electrólisis);

2. Función de alimentación automática del montaje del clavo del lacre del CCD (los clavos de goma entrantes no pueden afectar al efecto de la asamblea de clavos después de asamblea);

3. Hallazgo automático de la soldadura del CCD y función automática de la soldadura de laser del clavo del lacre (el solo lado del hueco a juego entre el puerto de inyección y el clavo líquidos es 0.07-0.1m m);

4. Eliminación automática de productos defectuosos;

5. Equipado de la función de la exploración del código de barras y de la función del almacenamiento de los parámetros obligatorios de la soldadura al código de barras de la batería.

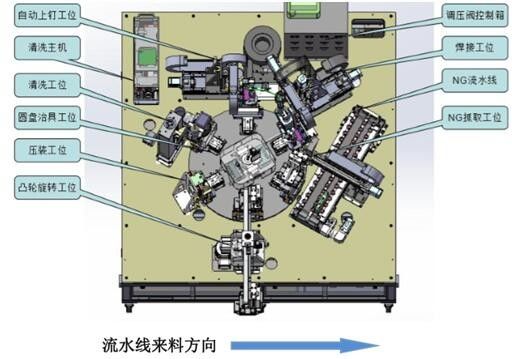

introducción 1,5 de funciones de la estación

cargamento de 1.5.1 baterías y exploración del código

La batería del proceso antedicho se transmite al lugar de alimentación del equipo de soldadura a través de la línea transportadora material entrante. El manipulante coloca la batería del tirador en el accesorio de la mesa de trabajo.

Explore la batería, explore el NG del código, la batería no se suelda con autógena al área del NG.

colocación 1.5.2 de la pila de la batería

La placa giratoria gira la batería a la pila que presiona la estación, y el cilindro de alzamiento empuja la batería a la pila que presiona el nivel bajo, de modo que la superficie de la soldadura del clavo del lacre sea paralela a la estación de la limpieza del laser.

limpieza de 1.5.3 lasers

El laser limpió la capa del óxido alrededor del agujero de la inyección para mejorar la eficacia de la soldadura.

1.5.4 instalan clavos del lacre

Después de que la batería incorpore la estación del PIN, el mecanismo de colocación visual del CCD captura la posición del clavo del lacre, y el mecanismo automático del PIN que libera 3d lanza el clavo del lacre.

1.5.5 detectan la soldadura automática antes de soldar con autógena

El mecanismo superior superior condensa el producto para asegurar el nivel de dato de la soldadura, y el sistema visual de la captura captura la posición del clavo del lacre. La soldadura por puntos se realiza primero, y entonces la soldadura se termina.

Gancho agarrador de 1.5.6 NG

El código del barrido de los pobres, gancho agarrador clavo-pobre colocó la cinta del tirón del escondrijo del NG.

el esconder automático de la sola batería 1.5.7

El mecanismo de carga saca la batería del banco de trabajo, lugares él en la línea transportadora material entrante, y la transmite a la estación más baja a través de la banda transportadora.

caja eléctrica independiente 1,6

A) funciones: utilizado para la instalación, el cableado y el control del equipo.

B) configuración: 1 sistema de la caja eléctrica independiente.

C) requisitos: el tamaño de la caja eléctrica se sugiere como (L×W×H/mm): sistema 1200×600×1900/, con los pies de apoyo, puestos hasta 600m m lejos del cuerpo principal del equipo

La distancia.

D) conexión del surco del cableado entre la caja eléctrica y el cuerpo principal del equipo.

selección de 1,7 marcas de componentes principales:

color de 4,1 aspectos del equipo: el color uniforme es gris caliente, y el número estándar del color es el gris caliente 1C de Pantone, que será comparado con el tablero estándar del color proporcionado por el comprador y comprado por el comprador

Aprobación escrita del partido a (el uso del aspecto del acero inoxidable requiere el equipo específico);

4,2 el aspecto del dispositivo y de la ventana de la pantalla táctil no tendrán el nombre y logotipo del vendedor;

4,3 que miden en el 1M lejos del pedazo de funcionamiento o de la pared externa del equipo, el ruido del ≤ 75db del equipo;

4,4 el equipo cumple con los estándares de seguridad del equipo mecánico y eléctrico relevante del estado y todos los estándares y requisitos de seguridad requeridos por el código de la seguridad del comprador. Por ejemplo la correa, dientes

El movimiento de la rueda y otras piezas peligrosas necesitan tener medidas de la protección de la seguridad y las señales de peligro estándar de la seguridad, la disposición de aparatos eléctricos deben ser voltaje razonable y seguro, del cielo y tierra y alambres fuertes y débiles

UnitedWinnersLaserCo. Automatización co de cheng del ze de Shenzhen., Ltd.

Nombre de archivo: especificación técnica del número de fichero del equipo de soldadura de laser del clavo del lacre: **** de Z1XY- - **** 2017 - número de versión 0*: V1.0

Seis líneas separadas

4,5 un anillo de la parada se deben fijar fuera del interruptor de paro de emergencia para prevenir daño a los personales o a los materiales causados por la colisión accidental;

4,6 si la abertura o el closing de la pieza móvil del equipo requiere mantenimiento manual, un control de acceso debe ser fijado;

4,7 la caja y la tubería eléctricas serán protegidos contra la corrosión. El dispositivo del filtro de vacío será instalado en la entrada del vacío para evitar que el líquido corrosivo incorpore el sistema del vacío;

4,8 el diseño de todas las piezas se ajustarán al principio antropomecánico de la operación, con aspecto aseado y abundante. El texto y el color etiquetan “transparente descolorido del tubo de vacío” -, “presión”

“- el azul adentro y se ennegrece hacia fuera,” el tubo de alta presión “- rojo para las piezas del equipo, interfaz del tubo;

4,9 el PLC o el ipc equipado del equipo tiene módulo de comunicación con el sistema externo y la pantalla táctil del color. El interfaz de comunicaciones se debe equipar del puerto Ethernet

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
