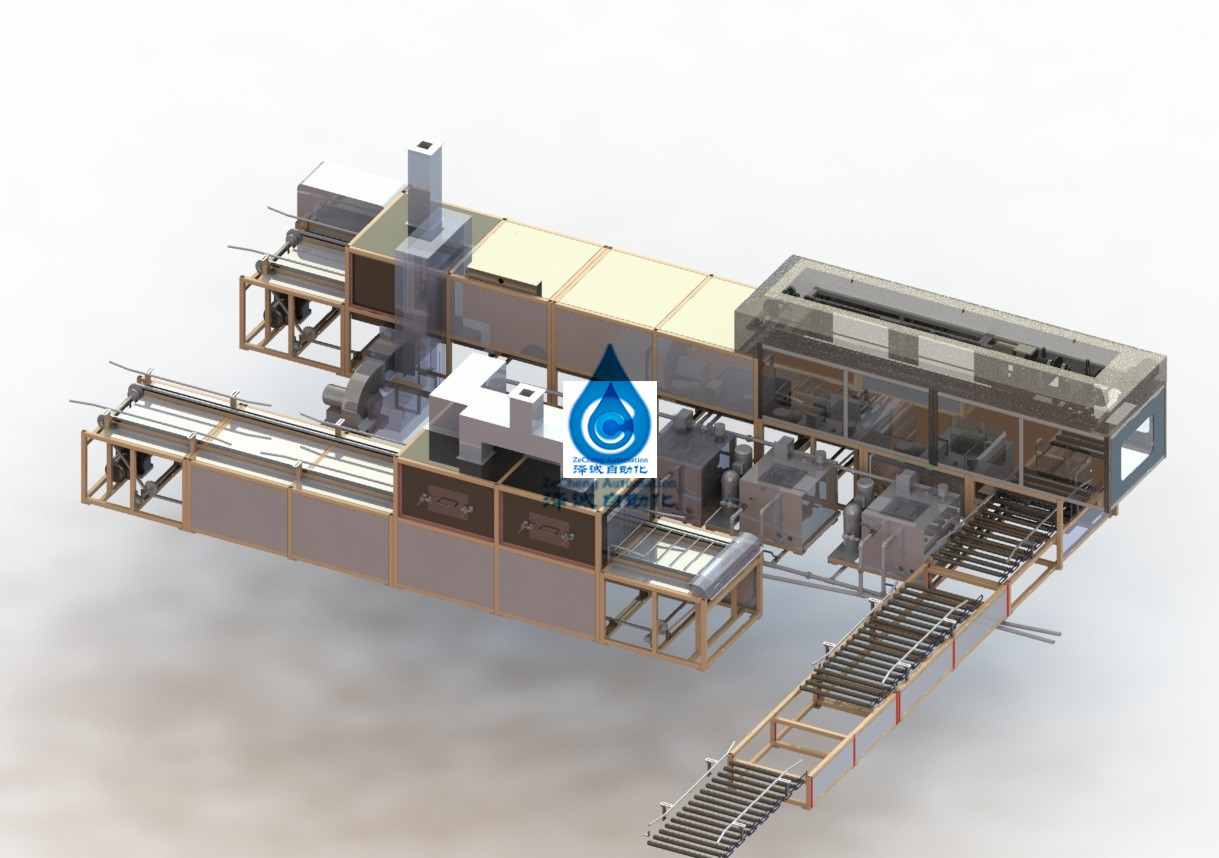

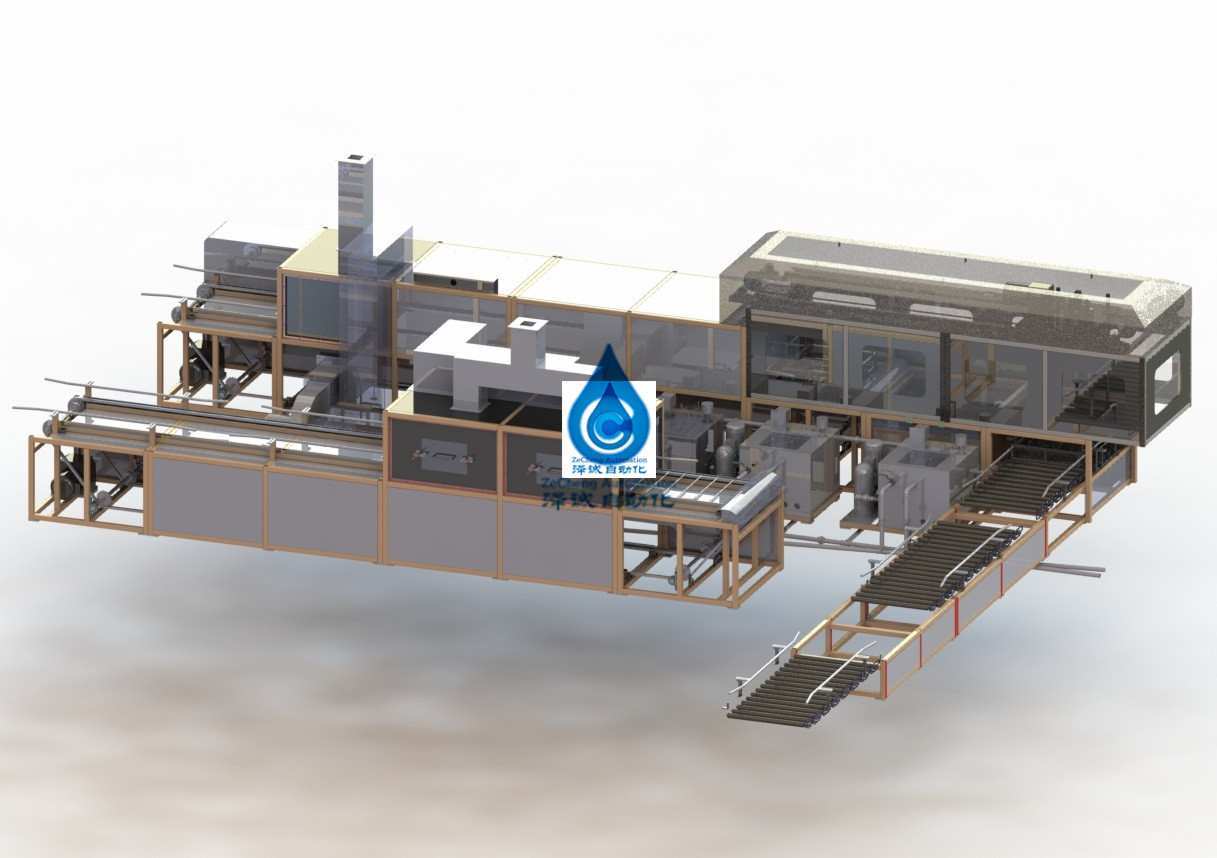

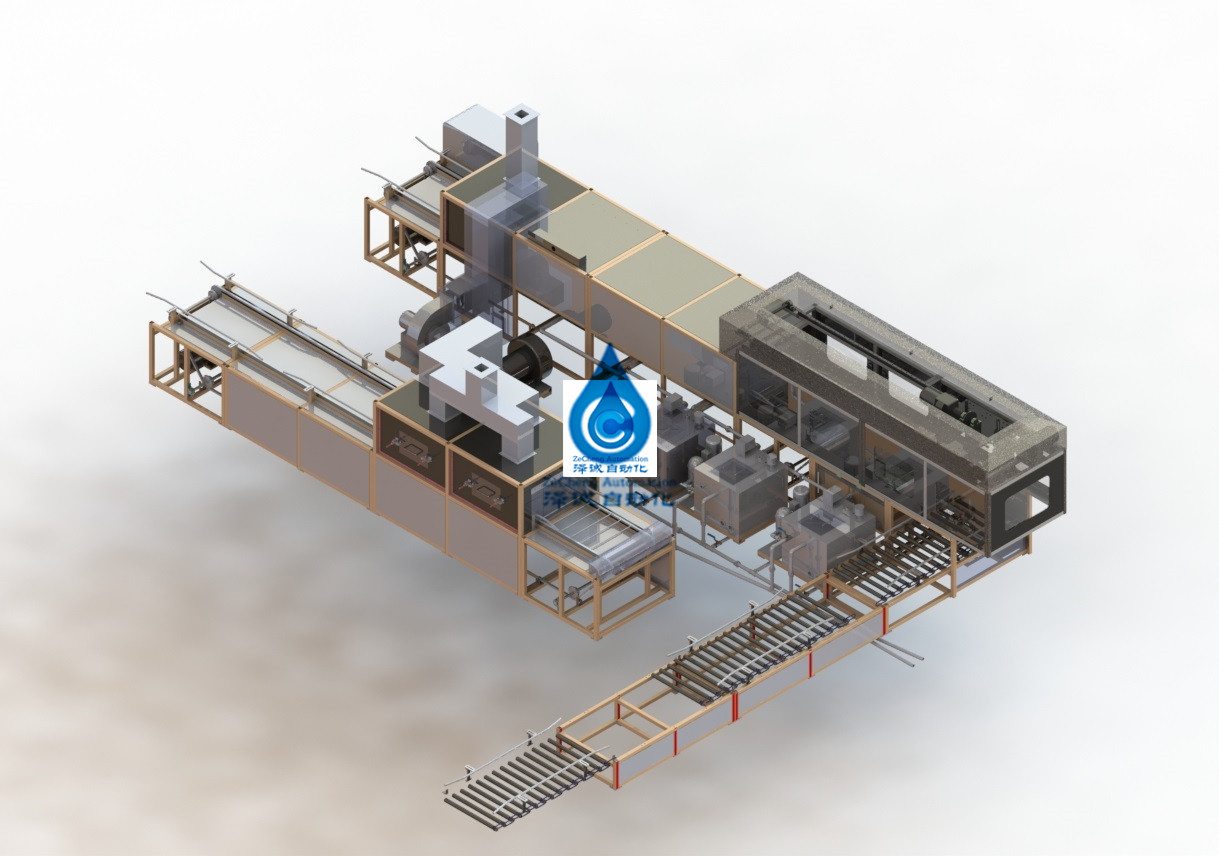

Cadena de producción completamente automática de la batería de litio del secador de la limpieza de la batería
1. Limpieza de la batería y sistema de sequía:
Las funciones principales de este sistema son como sigue: la batería sellada se captura al tanque de la limpieza ultrasónica para la limpieza ultrasónica, y la base limpiada de la batería se pone en la banda transportadora de la sequedad de la ducha de aire que transporta el sistema. La banda transportadora conduce la batería para secar el agua en la superficie de la batería a través de ducha y de la sequedad de aire sucesivamente.
La limpieza de la batería y el sistema de sequía incluye principalmente: 1 sistema de la máquina de la limpieza que alimenta y que descarga el sistema, 1 sistema del sistema de la limpieza de la batería, 1 sistema de sequedad de la ducha de aire que transporta el sistema.
2. Cargando y descargando el sistema de máquina de la limpieza:
El sistema incluye: el tirón de alimentación ceñe 1, alimentando el manipulante 1 determinado, manipulante de alimentación 1 sistema, soporte 1 determinado, cubierta protectora del manipulante 1 sistema.
3. Correa de alimentación y de dibujo: incluyendo 1 sistema de la banda transportadora, 4 sistemas de transportar la barandilla, 2 sistemas del cilindro material, 4 sistemas del cilindro de colocación material, 1 marco, 1 motor transportador y 1 cámara de la transición;
4. Requisitos técnicos:
la velocidad 0-1000mm/min de 4,1 transmisiones puede ser ajustada
la barandilla del acero inoxidable 4,2 adopta el tubo del acero inoxidable del espejo de SUS304, y el material de la barandilla que coloca el asiento es el acero inoxidable SUS304
4,3 rasguñan y el daño a la batería no se permite en el cilindro del material que bloquea y que se separa;
4,4 cuando la banda transportadora pasa a través del cuarto de sequía, una cámara de la transición será fijada en la banda transportadora para poner la salida de sequía del gas en el cuarto de sequía;
el requisito material de ayuda 4,5 es el acero inoxidable SUS304;
4,6 el requisito material del agarrador del manipulante es PE;
4,7 la exactitud repetidor del movimiento de la dirección de X-AXIS del manipulante es ±0.1mm
4,8 la precisión repetidor del movimiento del manipulante en la dirección de Y-AXIS es ±0.1mm
exactitud repetidor del movimiento 4,9 del manipulante en la dirección ±0.1mm del eje de Z
Probabilidad del descenso el =0% del agarrador y de la célula de la batería
lista 5.Configuration
| NO. | nombre | Cantidad | marca |
| Cargando y descargando el manipulante | Motor servo | 5 | panasonic |
| Correa síncrona | 5 | MISUMI | |
| Guía linear | 12 | HIWIN | |
| tornillo | 2 | HIWIN | |
| El cilindro de fijación con abrazadera | 8 | SMC | |
| fingeres | 8 | Proceso no estándar | |
| Interruptor fotoeléctrico del límite | 18 | panasonic | |
| acoplamiento | 4 | GOLPE - VÍNCULO | |
| Embase móvil | 2 | Proceso no estándar | |
| Zona de alimentación | Placa de la cinta transportadora del acero inoxidable | 1 | Proceso no estándar |
| Piñón del transportador | 2 | Proceso no estándar | |
| Motor del transportador | 1 | dick | |
| Carril de guardia del acero inoxidable | 4 | Proceso no estándar | |
| Junta de la barandilla | 20 | Proceso no estándar | |
| Soporte de la barandilla | 10 | Proceso no estándar | |
| Transporte linear de la guía | 4 | MISUMI | |
| El cilindro de fijación con abrazadera | 1 | SMC | |
| Evite el cilindro | 1 | SMC | |
| Placa de bafle | 1 | Proceso no estándar | |
| El bloque de fijación con abrazadera | 2 | Proceso no estándar | |
| En todos los ámbitos | 4 | Proceso no estándar | |
| Cilindro de los materiales de la separación | 4 | SMC | |
| Transporte linear de la guía | 8 | MISUMI | |
| stents | stents | 1 | Proceso no estándar |
| El tanque de la transición | El tanque de la transición | 1 | Proceso no estándar |
| el proteger | el proteger | 1 | Proceso no estándar |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
