Este equipo soluciona principalmente las funciones de la pre-soldadura, del corte, de limpiar con la aspiradora, de la prueba del cortocircuito, de la soldadura, del corte, de la cinta protectora y de la formación de doblez de las baterías de la laminación del poder del embalaje flexible. Ponga manualmente la célula en el accesorio de la máquina para colocar, de la máquina al oído de múltiples capas del polo de la célula para la soldadura ultrasónica automática, del corte, de la formación automática, de la cinta automática de la protección y de otras funciones.

2. Funciones y parámetros del dispositivo:

Requisitos:

gama de tallas de 2,1 células: L50~200mm; W50 ~ 150 milímetros; T3.0 ~ 12 milímetros

2.2. AL positivo de la anchura 8~15m m del oído del electrodo, grueso:

2.3. Anchura del grueso del níquel del oído 8~15m m del ánodo:

2.4. La distancia de centro será ±1mm

2.5. Golpe de la producción: 5ppm.

2.6. Número de capas de electrodo: ≤60 capas, grueso del electrodo positivo: 0.01m m, grueso del electrodo negativo: 0.01m m,

2.7. Área de la soldadura: 10X4,

2.8. El equipo se puede actuar manualmente o conectar con la cadena de producción automática.

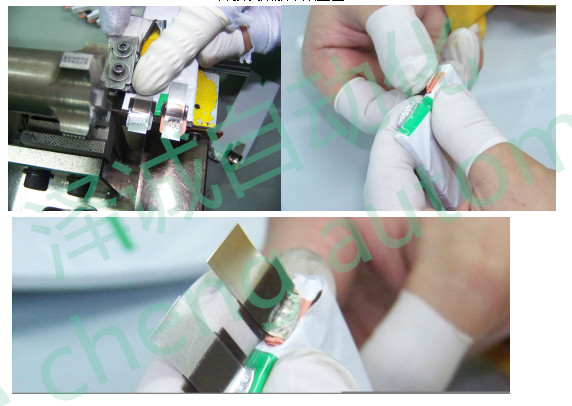

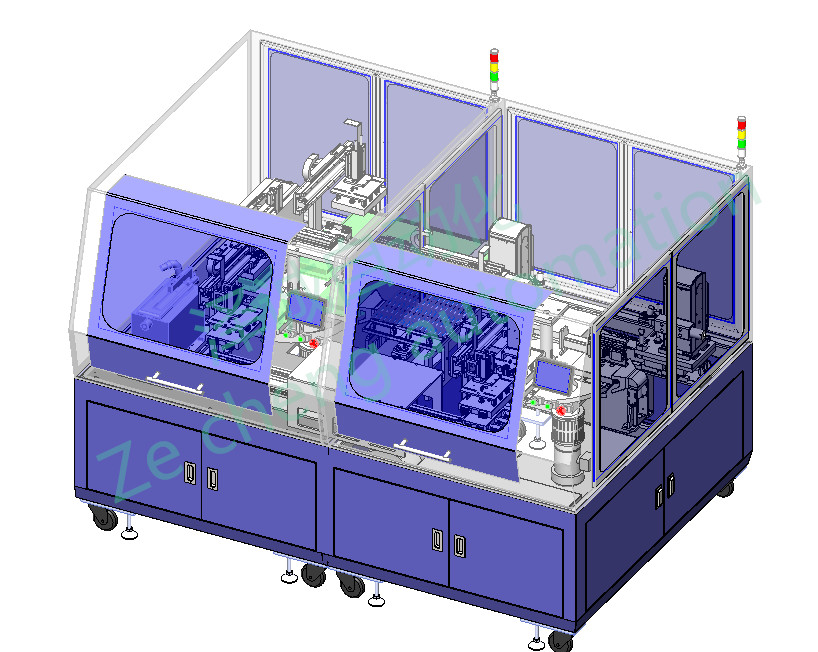

Tal y como se muestra en del cuadro 1 abajo, por lo tanto, la batería después de que la laminación sea puesta manualmente o mecánicamente en la posición de alimentación de la estación, colocando el mecanismo que levanta, colocación de batería, colocación de batería, cilindro que afianza la batería con abrazadera. La placa giratoria gira 90 grados, es la soldadora del cátodo será extremadamente oído para soldar con autógena, después de soldar con autógena, la placa giratoria gira 90 grados, corte para cortar mismo el oído cuidadosamente, placa giratoria gira 90 grados, agencias de cobros fuertes del polvo a la posición del oído del polo de la eliminación del polvo, después de que la placa giratoria gire 90 grados, el manipulante ase automáticamente la batería, la banda transportadora de la alimentación, en el manipulante ase automáticamente la batería, la estación de la soldadura en una rueda del oído, rueda gira 90 grados, mismo oído que alimenta (el disco o el material entero del disco, necesidad de modificar para requisitos particulares según los requisitos de cliente), soldando con autógena el oído del polo. Después de soldar con autógena, se vuelve el soldador ultrasónico, la placa giratoria gira 90 grados, el colector de polvo potente limpiará la posición con la aspiradora del pendiente, la placa giratoria gira 90 grados, la prueba del cortocircuito de la batería, el esconder manual.

2. Descripción del equipo principal

1. Sistema de colocación: un sistema de colocación. Después de que la batería se ponga en el mecanismo de fijación con abrazadera, el mecanismo de colocación sube y el cilindro se mueve para colocar la batería a partir de tres lados. La empuje-placa de colocación adopta el material de POM para evitar dañar la célula eléctrica.

2. Sistema de la soldadura de estirones del positivo y de la negativa: los estirones positivos y negativos se alimentan con el material de la bobina. El diámetro interno del material de la bobina es 76.2m m, y la anchura de los estirones positivos y negativos es 8-15m m. Cuando el sensor detecta el pedazo del CELLING, el motor de pasos envía la longitud fija, el finger mecánico acorta el oído del polo, y el cortador cortó el oído del polo. Cuando la célula eléctrica gira en el lugar, la soldadora ultrasónica y el finger mecánico se mueven adelante. El finger mecánico envía el oído del polo al top de la hoja del polo, y la soldadora ultrasónica suelda con autógena.

3. Sistema del oído del corte de poste: después de soldar con autógena la célula eléctrica de los oídos positivos y negativos a la estación del corte del polo, el molde del corte del polo se mueve adelante, el cilindro se mueve, y se corta el oído del corte del polo de la batería, y se corta la forma R.

4. Sistema del vacío: el aspirador potente se coloca en el caso, la boca del vacío se forma como una trompeta, y el oído del polo positivo se corta para absorber el polvo.

5. Sistema de manipulante: el motor servo conduce al manipulante de comprensión para asir la batería y para colocarla en la placa giratoria de la soldadura para colocar.

6. Sistema de la placa giratoria: el sistema de la placa giratoria es controlado por un divisor de la leva de la precisión de 4 estaciones, y el motor de pasos conduce el divisor de la leva por la rueda de piñón. Cada estación adopta el cilindro que afianza el mecanismo con abrazadera para afianzar la célula con abrazadera eléctrica. Hay dos sistemas del sistema de la placa giratoria, uno para la pre-soldadura del estirón del polo y uno para la soldadura del estirón del polo.

7. Sistema del capítulo: 40X80 ajustan la soldadura que forma, pintura superficial de la hornada (color según los requisitos de la placa del color del cliente). El substrato se hace de la placa de acero gruesa de 25m m y se electrochapa su superficie.

8. Sistema de control: la máquina se equipa del tablero eléctrico independiente, del interruptor de la salida, de la fuente de alimentación de la estabilidad de la C.C. y de otros componentes de circuito de poder, PLC del omron, retransmisión, dispositivo de control de motor para el control. Y conexión externa, usando los conectores y la tabla terminal. El techo del cable de transmisión está parcialmente perforado. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
