Alta cadena de producción eficiente de la batería de litio máquina automática del remiendo del PVC
1. Este sistema será cubierto alimentando arrastre de las células del manipulante al sistema después de que la toma de la entrega, la batería esté en el sistema del lazo del movimiento y de la goma del PVC antes de colocar, conducido transportando la línea colocación, colocando el pedazo aislado PVC del cuadrado de la cubierta de la goma, después de que la realización de la goma después de que la realización de la batería para continuar el flujo delantero, flujo al lazo termine por la selección artificial;
2. El sistema incluye: 1 sistema del manipulante de alimentación de la batería, 1 sistema del sistema de la goma del cuadrado del PVC, 1 sistema de la transmisión de la batería y sistema de colocación;
3. Requisitos técnicos:
3,1 el requisito material del agarrador del manipulante es PE;
3,2 la exactitud repetidor del movimiento de la dirección de X-AXIS del manipulante es ±0.1mm
3,3 la exactitud repetidor del movimiento del manipulante en la dirección de Y-AXIS es ±0.1mm
4. Lista de la configuración
| El número de serie | El nombre del | El número de | marca |
| Batería que maneja el manipulante | Motor servo | 2 | panasonic |
| tornillo | 2 | HIWIN | |
| Guía linear | 4 | HIWIN | |
| El cilindro de fijación con abrazadera | 1 | SMC | |
| fingeres | 1 | Proceso no estándar |
5. Película del cuadrado del PVC que pega el sistema: incluye principalmente un mecanismo material de la caja, componente de alimentación de la película cuadrada del PVC, película cuadrada del PVC que coloca el componente, la película cuadrada del PVC que pega el componente, y el componente de papel de la colección del aislamiento
mecanismo de alimentación de la caja 5,1: incluye principalmente una caja de alimentación, un tornillo de posicionamiento, un motor de pasos y una correa síncrona
5,2 componentes de alimentación de la hoja del cuadrado del PVC: incluya principalmente 1 motor servo, 1 tornillo de posicionamiento, 2 carriles de la diapositiva, 1 sistema del lechón, 1 sistema de la columna de apoyo, 1 cilindro superior y más bajo;

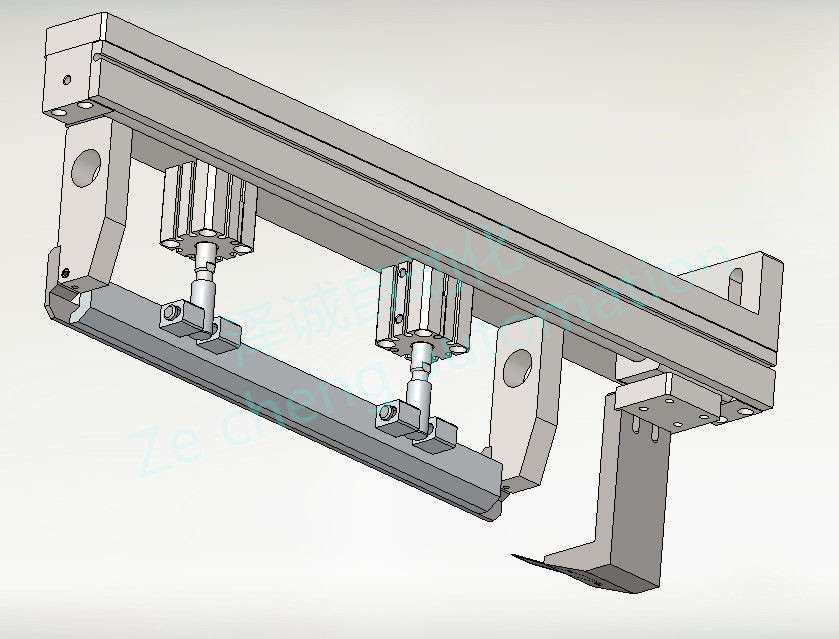

5,3 cuadrado del PVC que coloca componentes: incluya principalmente 4 cilindros de normalización del aire, 2 cilindros del downforce, 2 barras que acodan de colocación, y 1 sistema de la placa de la succión del vacío;
5,4 componentes del cuadrado del PVC del remiendo: este sistema incluye principalmente un motor servo de X-AXIS, un motor servo de Y-AXIS, dos tornillos de posicionamiento, una correa síncrona, un lechón del vacío y cuatro guías lineares.
6. Requisitos técnicos:
6,1 índices de éxito de alimentación el ≥99%;
6,2 el lechón no se permite causar daño al cuadrado del PVC;
6,3 tarifa calificada goma el ≥99%;
6,4 la goma cuadrada del PVC no debe caerse, ningún combeo, ninguna desviación, ningunas burbujas;
7. Lista de la configuración
| El número de serie | El nombre del | El número de | marca |
| Componente de la goma del cuadrado del PVC | Motor servo | 2 | panasonic |
| tornillo | 1 | HIWIN | |
| Guía linear | 4 | HIWIN | |
| Ventosas del vacío | 2 | Proceso no estándar | |
| Correa síncrona | 1 | MISUMI | |
| Cuadrado del PVC que coloca el componente | Cilindro del vapor a | 2 | SMC |
| Presione el cilindro | 1 | SMC | |
| Colocación de acodar | 1 | Proceso no estándar | |
| Placa de la succión del vacío | 3 | Proceso no estándar | |
| Montaje de alimentación del PVC | Resbale la pletina del carril | 1 | Proceso no estándar |
| columnas | 1 | Proceso no estándar | |
| el llevar | 1 | Proceso no estándar | |
| tirada | 2 | Proceso no estándar | |
| Placa de conexión | 1 | Proceso no estándar | |
| Curso resbaladizo | plata | ||
| cilindro | SMC | ||
| tornillo | plata | ||
| el llevar | MISUMI | ||
| Motor servo | panasonic | ||
| acoplamiento | estándar | ||
| Instituciones del compartimiento | Tenedor del papel de Kraft | Proceso no estándar | |
| Top del componente | Proceso no estándar | ||
| el llevar | MISUMI | ||
| tornillo | SMC | ||
| Correa síncrona | MISUMI | ||
| Rueda síncrona | estándar | ||
| Motor de pasos | estándar | ||
| Caja de papel de la colección del aislamiento | La caja de la colección | Proceso no estándar |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. No más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después del equipo ha pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipulado en el contrato y el acuerdo técnico firmados por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
