| NO. |
composición del sistema |
Configuración de sistema |
Cantidad |
| 1 |
Sistema del estante |
|
1 sistema |
| Estructura de soldadura del marco del cuadrado |
1 |
| Substrato (galjanoplastia de la placa de acero) |
2 |
| 2 |
Sistema de carga de la batería |
|
1 sistema |
| Compartimiento material |
1 |
| Bandeja de clasificación |
1 |
| Mecanismo cambiante material de la caja material |
1 |
| Mecanismo de la banda transportadora |
1 |
| Mecanismo de elevación de la batería |
1 |
| 3 |
Sistema de clasificación servo |
|
1 sistema |
| Sistema de control de motor servo |
1 |
| Ventosa de la batería |
1 |
| Cilindro |
10 |
| Guía linear |
1 |
| Batería que localiza el bloque |
1 |
| 4 |
sistema de pago y envío automático |
|
1 |
| |
Mecanismo de la detección de la punta de prueba |
30 |
| |
Probador de la resistencia interna del voltaje de la batería (Kaya Hioki 3560, Japón) |
2 |
| 5 |
Sistema que esconde automático |
|
1 |
| |
Clasificación de la revista |
1 |
| |
Mecanismo de distribución material |
1 |
| 6 |
Sistema de móvil del gancho agarrador |
|
1 |
| |
Mecanismo de control de motor servo |
1 |
| |
Mecanismo del tornillo de la bola |
1 |
| |
Fijación del mecanismo con abrazadera |
1 |
| 7 |
Sistema operativo |
|
1 sistema |
| |
Monitor |
1 |
| |
IPC |
1 |
| 8 |
Sistema de control |
|
1 sistema |
| |
PLC |
1 |
3. Especificaciones mecánicas

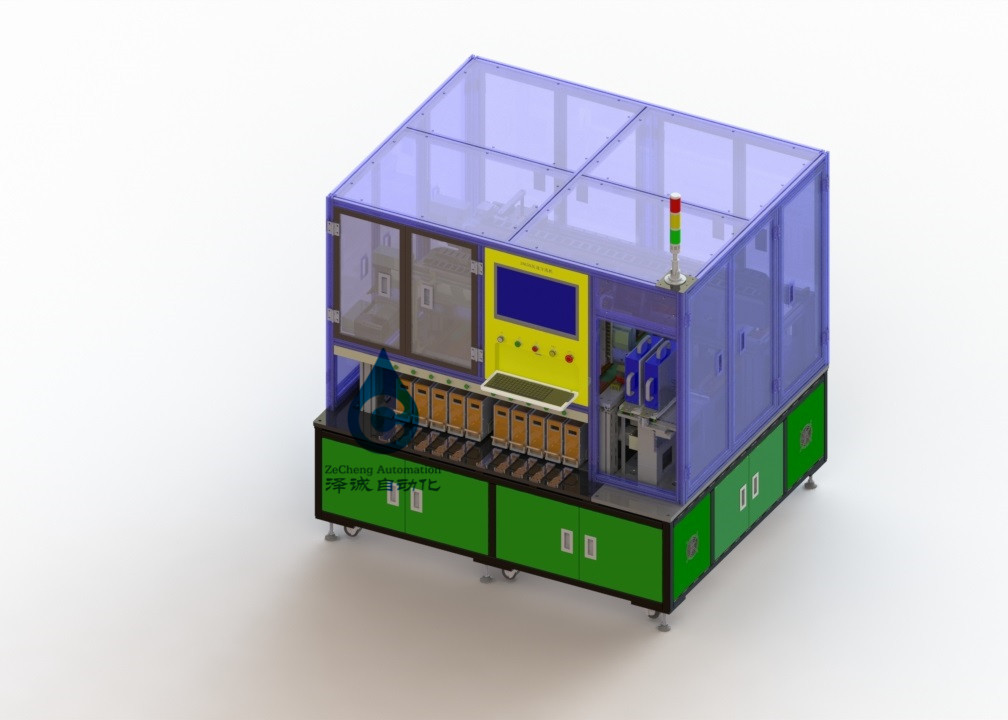

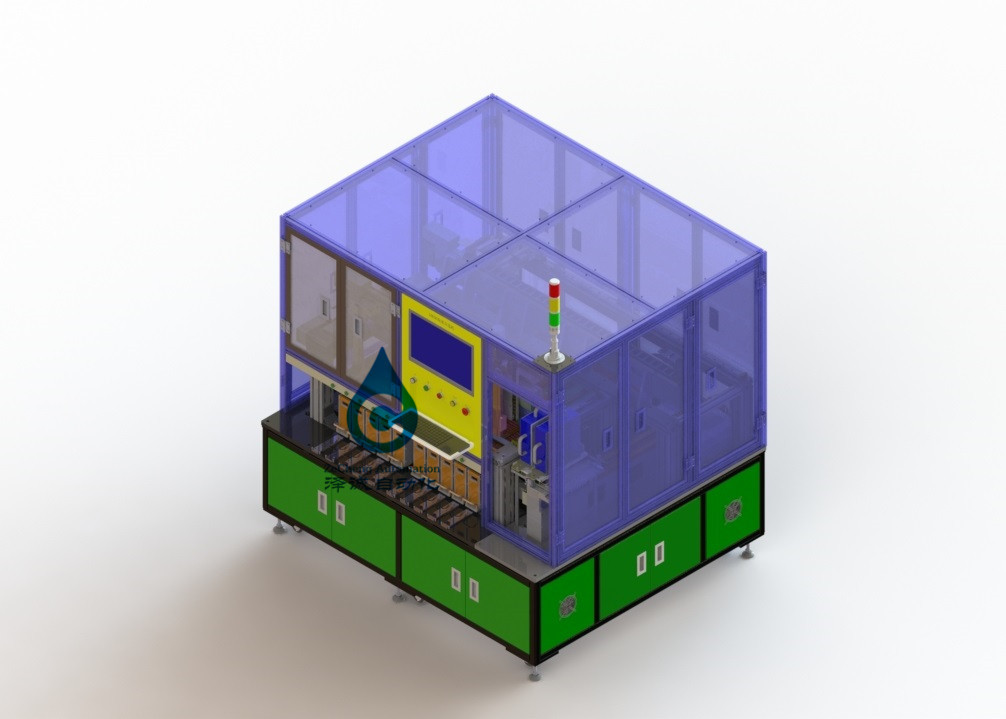

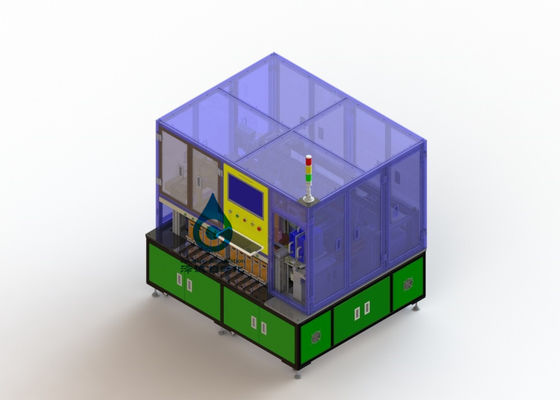

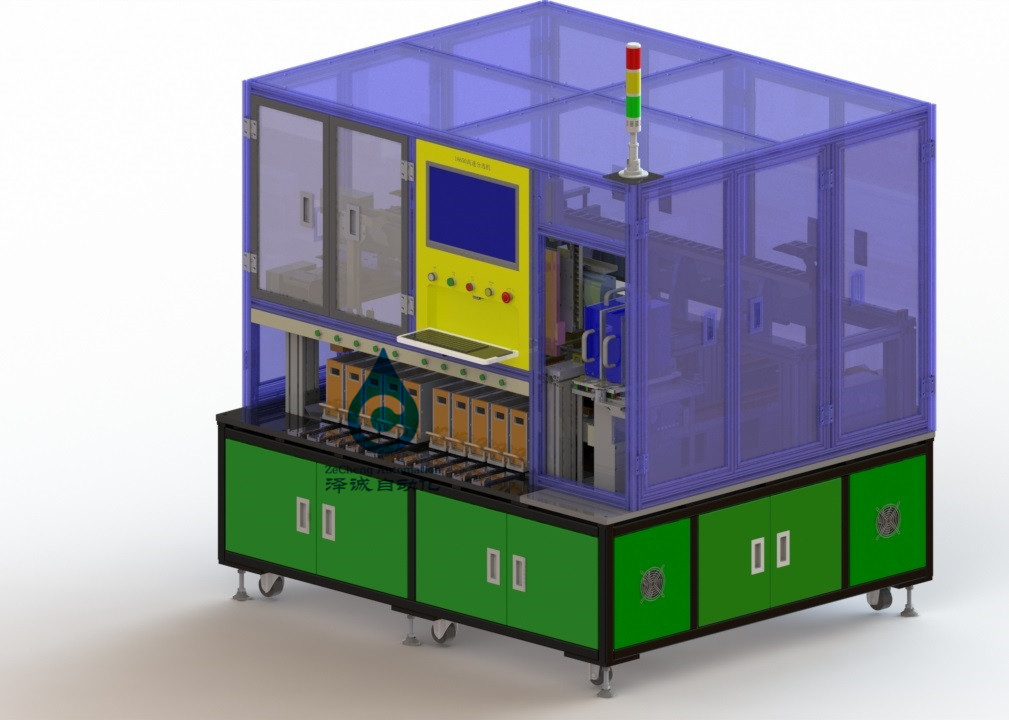

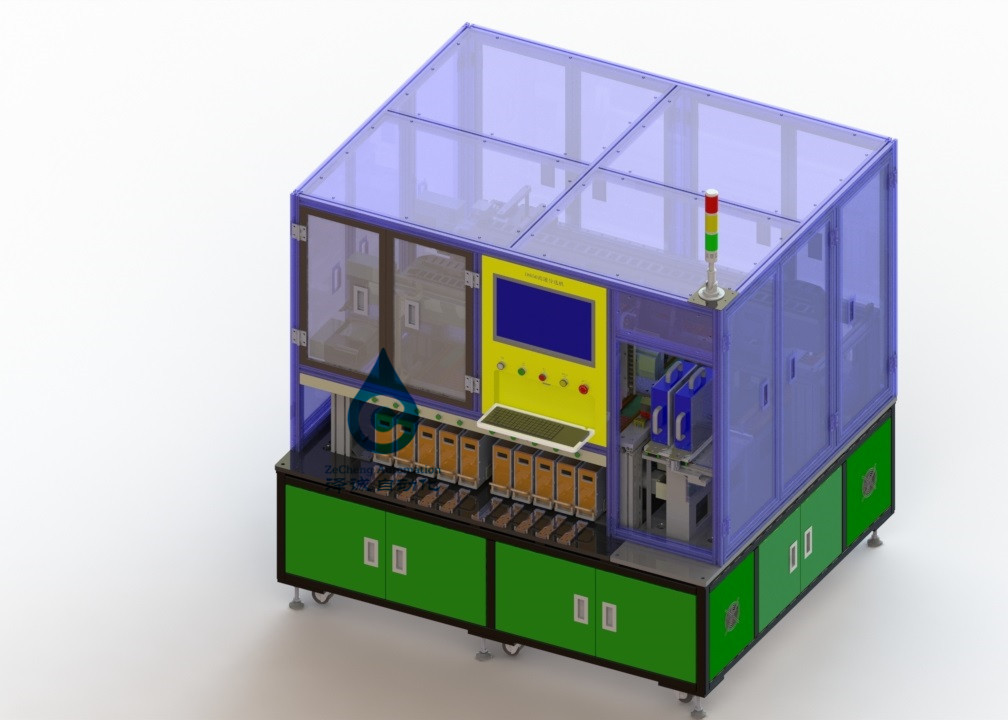

Componentes principales del equipo: el equipo consiste en un sistema de alimentación, una secuencia automática, una estación automática de la detección, un manipulante de clasificación, un mecanismo de descarga automático (10 posiciones), un manipulante de carga, una caja de recepción material y un sistema de control.
3,1 sistema de alimentación automático
En este proceso, la célula de batería entera se pone manualmente en la estación de carga, la chapa fonda está abierta tirado, la placa giratoria gira automáticamente, la batería se selecciona a la banda transportadora a través de la placa giratoria, la banda transportadora gira, y la batería se transporta a la posición de medición de la batería.
3,2 sistema transportador y de clasificación servo
El manipulante del motor servo conduce las baterías probadas para trasladarse y para poner las baterías a diversas pistas respectivamente según los resultados de la medida. La batería es agarrada en el bloque de colocación por la succión. Cuando la batería alcanza la posición correspondiente, el cilindro del aire contrae y pone la batería en la pista de clasificación correspondiente.
3,3 sistema de detección automático
La posición de la detección detecta automáticamente la resistencia interna o el voltaje de la batería, y la batería está en un estado estático durante la detección. Las puntas de prueba de la detección son cuatro agujas, dos para la detección del voltaje y dos para la detección de la resistencia.
3,4 sistema de clasificación y transportador automático (10 canales)
Según los resultados de la detección, las baterías se clasifican en 10 situaciones. Después de que el manipulante transportador servo ponga las baterías en el engranaje correspondiente, la banda transportadora arregla automáticamente las baterías. Cuando el número de baterías alcanza 10, el sensor detecta las baterías y da una señal, y el manipulante que embala ase automáticamente las baterías y las embala.
3,5 sistema de manipulante que embala: Después de que el sensor detecte que el número de baterías en el canal de clasificación alcanza la cantidad, el manipulante asirá automáticamente las baterías y las pondrá en los compartimientos correspondientes.
3,6 la vida de la aguja de la prueba es más de 300.000 veces. (y recuerde automáticamente para substituir la punta de prueba);
El probador del voltaje de la resistencia interna del sistema es un producto seleccionado (el cliente puede especificar).
3,7 recepción del sistema de la caja
El equipo se equipa de 10 sistemas de las cajas de recepción materiales, que se pueden tomar y colocar por separado, y el sensor detecta la presencia o la ausencia de cajas materiales.
3,8 sistema operativo
Puede ser actuado con una exhibición. El panel de la operación se equipa de inicio, de la parada de emergencia, del interruptor, del etc. Los datos de la base de datos de las pantallas de visualización de la pantalla de ordenador.
panel de control 3,9
La máquina internamente se proporciona un tablero eléctrico independiente, e internamente se proporciona los componentes de circuito de poder tales como un interruptor de la salida, una fuente de alimentación estable de DC y similares, PLC para el control, retransmisiones, dispositivos de control de motor y similares. La conexión con el exterior será hecha por los conectores y los bloques de terminales. El techo del cable de transmisión está perforado. Los cables y los tubos de aire entre el otro equipo serán atados con alambre e instalados tubos en la partición más baja.
compromiso 4.Cooperation
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
