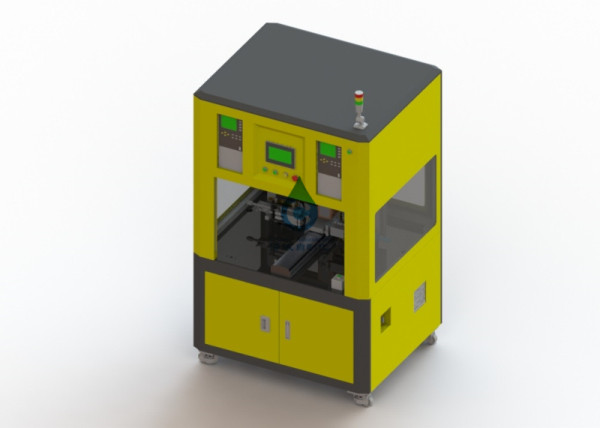

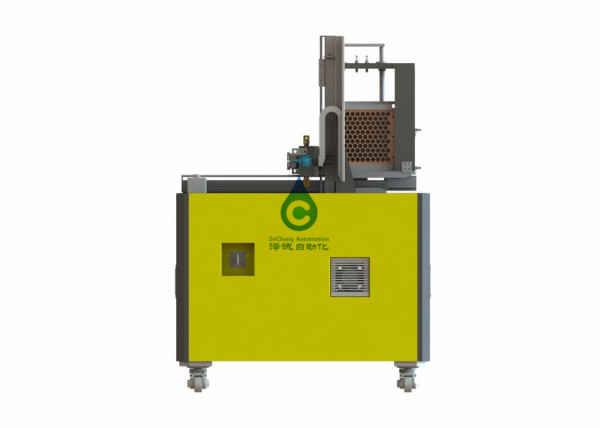

Soldadora semiautomática para la batería cilíndrica 0.1-0.3m m
especificaciones
3,1 para adaptarse al objeto
Tamaño de célula cilíndrico
| Modelo | Diámetro (milímetros) | Longitud (milímetros) |
| ZQA01B | 18-35 | 50-80 |
3,2 parámetros técnicos del equipo
|
especificaciones Artículo |
ZPBC02-00 | |
|
技术参数 Parámetros técnicos |
Eficacia (PPM) | 30 |
| Niquele el grueso de la capa (los milímetros) | 0.1-0.3 | |
| XTrip (milímetros) | 500 | |
| YTrip (milímetros) | 500 | |
| Corriente de soldadura (A) | 500-5000Adjustable | |
| Tiempo de soldadura (ms) | 1-100Adjustable | |
| Sistema del aire comprimido | fuente 0.4-0.7MPaAir proporcionada por el partido A | |
| El poder total (kilovatios) | 3 | |
| Poder de funcionamiento normal (kilovatios) | 2,5 | |
| Esquema (L*W*H) | 1200*1000*1900 | |
3,3, efecto de la soldadura
Especificaciones mecánicas
4,1 sistema de vivienda del estante
El dispositivo tiene un esqueleto de soldadura estable y confiable. El substrato se hace de la placa de acero con un grueso de 20-25m m y se electrochapa la superficie.
La cubierta externa adopta la chapa y la estructura de la aleación de aluminio, hermoso y abundante

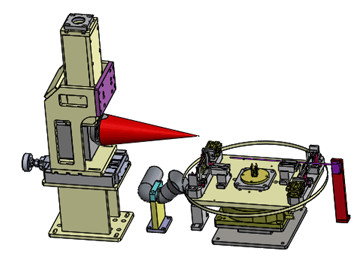

4,2 sistema de soldadura del accesorio de la batería cilíndrica
La batería cilíndrica se descarga manualmente al accesorio de colocación para la colocación exacta
4.3 sistema de soldadura de la plataforma
El motor servo conduce el tornillo de la bola para conducir la plataforma para realizar el movimiento X-Y en el carril de guía linear exacto, y los pernos en la batería cilíndrica se distribuyen para soldar con autógena.
El mecanismo de soldadura es simétrico en ambos lados y se suelda con autógena simultáneamente
4,5 el sistema operativo
Operación de la pantalla táctil. Hay botones de la parada de lanzamiento, de emergencia, manuales y automáticos
4,6 sistema de control
La máquina está instalada independientemente con el tablero eléctrico, el interruptor interno de la salida, la fuente de alimentación de la estabilidad de DC y otros componentes de circuito de poder, control con PLC, retransmisión, dispositivos de control de motor.
La conexión con el exterior será hecha mediante el conector y la estación terminal.
El PLC adopta el techo de Panasonic PLC.The del cable de transmisión está perforado. Los cables y los tubos de aire entre el otro equipo serán atados con alambre e instalados tubos en la parte más inferior
5. Medio de la energía
Proporcione por favor los medios siguientes de la energía
fuente de alimentación 5.1The
1> la fluctuación 1%One-time<0> del voltaje el AC220V±10% es menos del 1% en 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
