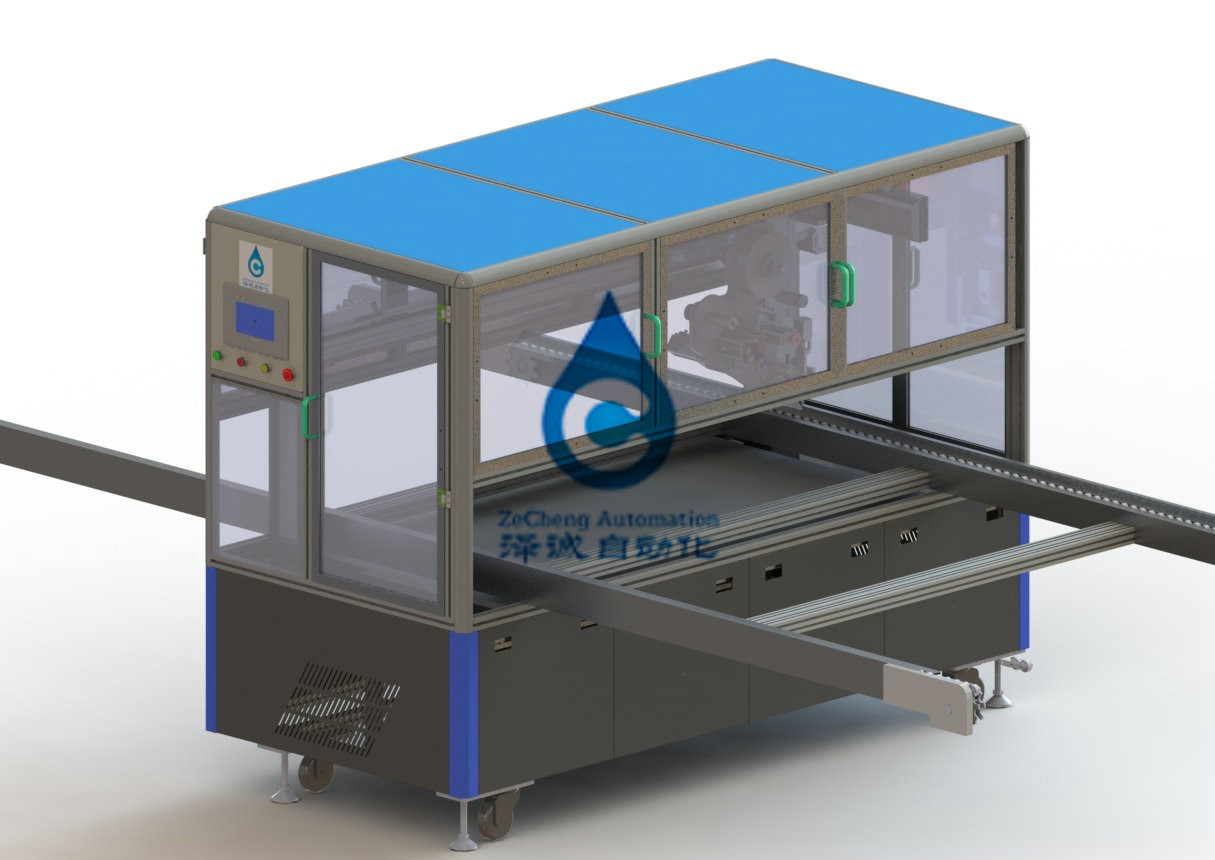

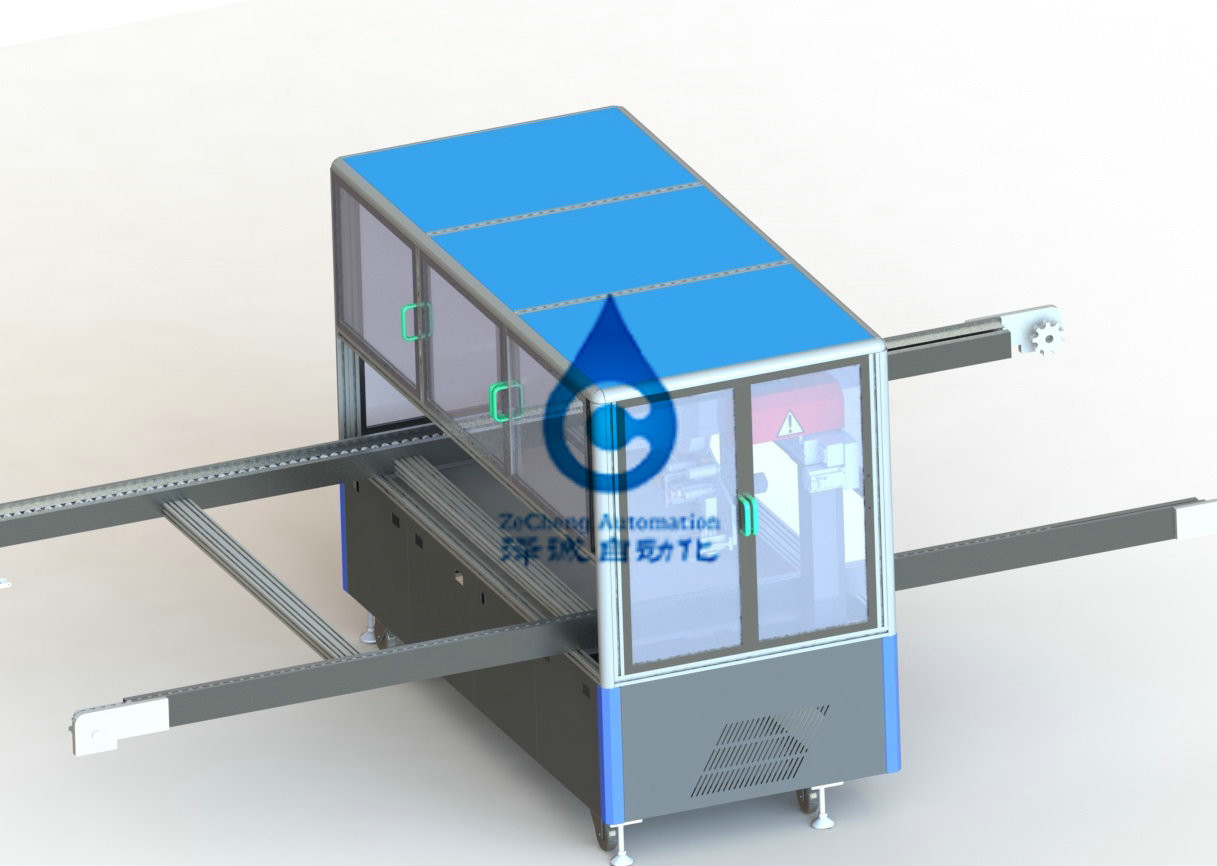

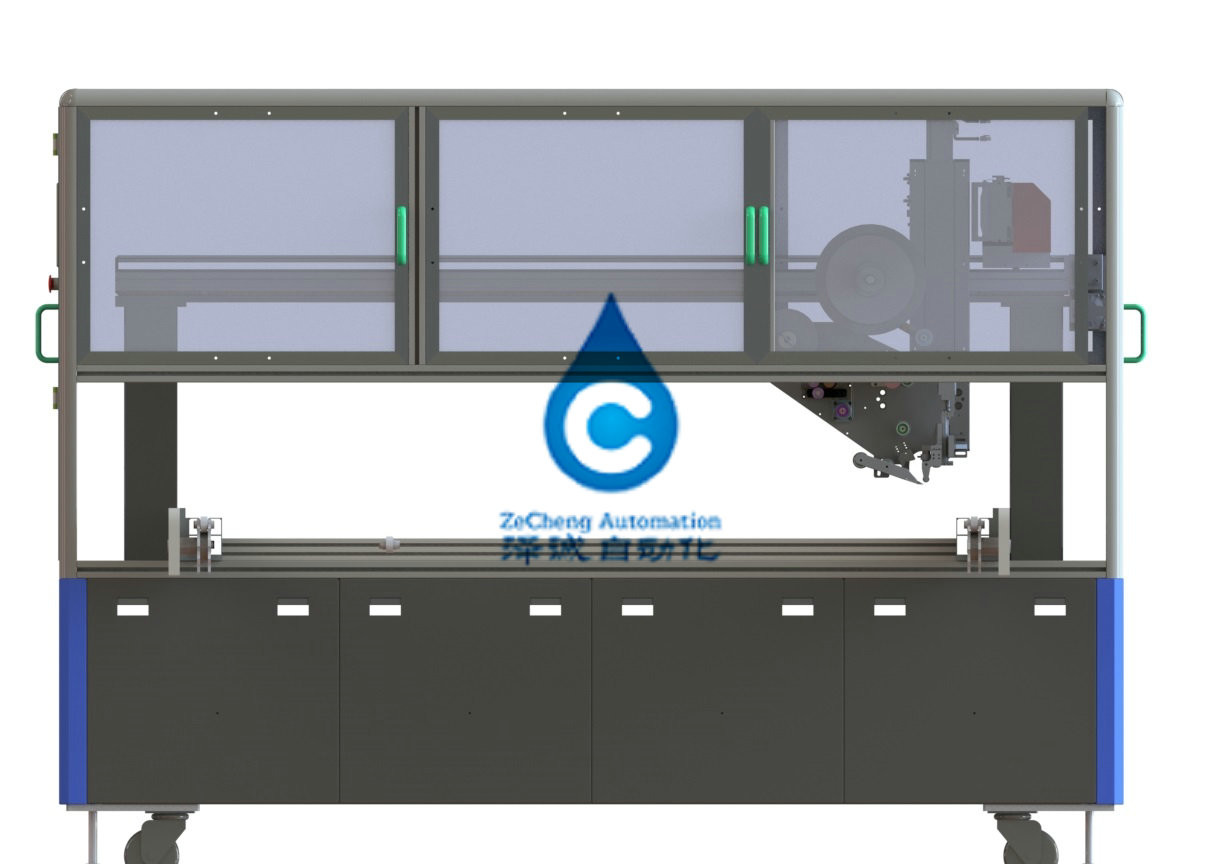

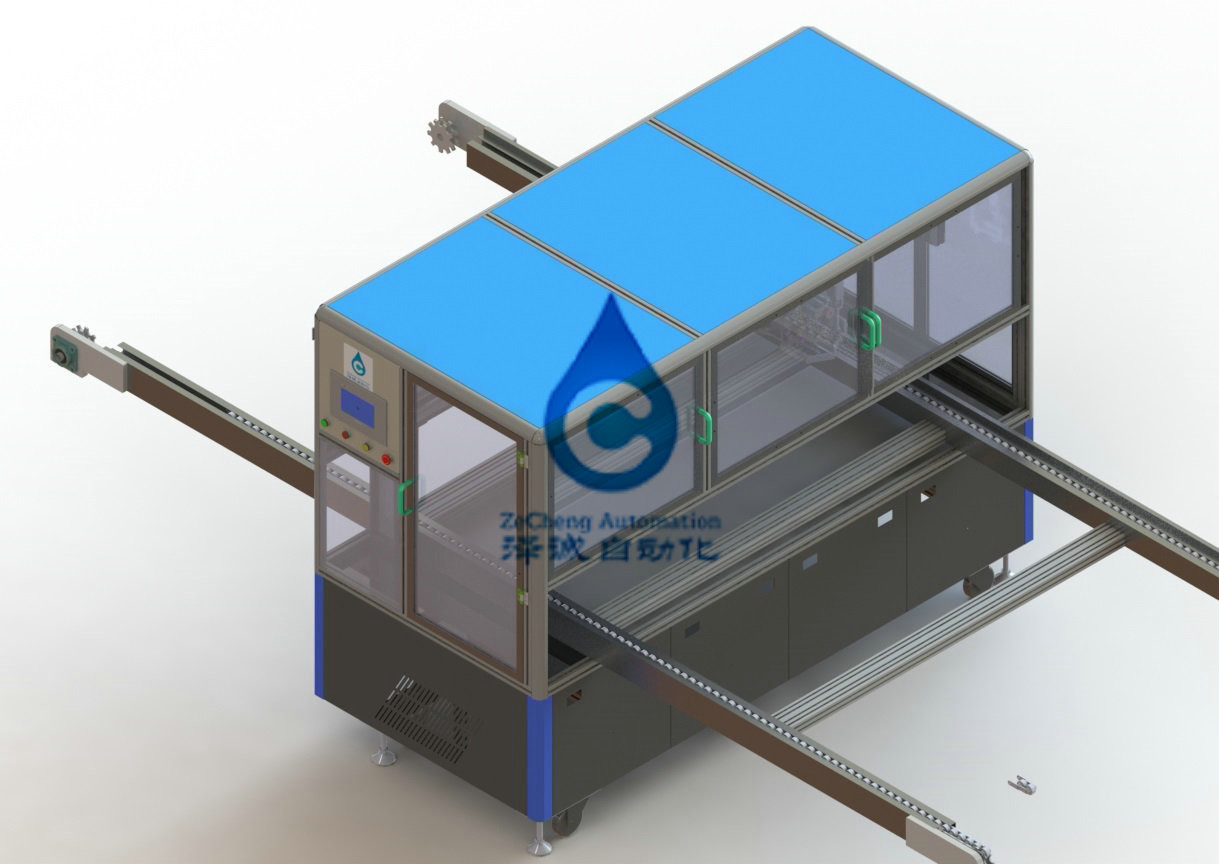

Máquina que graba automática del módulo de batería para la hoja cuadrada de la barra de distribución del módulo
1. Introducción del equipo
1.1. Este dispositivo se diseña especialmente para el proceso que graba después de la realización de la soldadura de la hoja cuadrada de la barra de distribución del módulo. Tiene las funciones del corte automático y de grabar automático, y es conveniente para grabar con el papel separado.
2. Funciones y parámetros del dispositivo:
2.1. El tamaño del módulo conveniente está como sigue
| Artículo | T3 | |||
| Modo de explosión | 1P25S-M1 | 1P28S-M2 | 1P28S-M3 | 1P25S-M4 |
| Longitud del dado * anchura * altura (milímetros) | 1770.5*329.3*93.5 | 1929*314.8*94.1 | 1929*314.8*94.1 | 1770.5*329.3*93.5 |
| Peso del módulo | 86 | 95 | 95 | 86 |
| Llanura en la parte inferior del módulo | ≤0.8mm | ≤0.8mm | ≤0.8mm | ≤0.8mm |
2,2 funciones principales del equipo
1) el equipo tendrá la función del recordatorio material de la identificación y del reaprovisionamiento de combustible para realizar el reaprovisionamiento directo; Si se para la máquina, será parada para una vez ≥4h, y el tiempo muerto de cada parada será el ≤ 5min.
2) las medidas de control de fuerza de la tensión se deben adoptar en el proceso del dibujo de la película para asegurarse de que la película está tensida durante el proceso de alimentación entero del corte del proceso y de la película en la premisa que la película no está rota. La fuerza de la tensión puede ser ajustada, y la fuerza de la tensión sigue siendo estable después de que se fije la especificación.
3) el mecanismo el rebobinar proporciona el poder para la recuperación del papel flojo de apretar, y puede recibir el papel flojo ≥200m;
4) el carrete el desenrollar necesita proporcionar la alimentación principal, tiene la función del rebobinado, y se fija en una manera que tome seguridad en la consideración. El diámetro apropiado del carrete es 100-450m m, y la carga eficaz ≤20kg;
5) la presión rodante es 0.1mpa cuando se aplica la película; En curso de película el pegarse, allí no es ninguna marca del daño o de rasguño en la película;
6) la herramienta del mecanismo que corta tiene la función de la gestión de la vida, el requisito de la selección de la vida de la cuchilla es tiempos de ≥10w, el número de cortar épocas puede fijar la especificación, la alarma de la expiración incita el cambio de la herramienta;
7)Anchura 60-80m m de la cinta.
parámetros técnicos 2.3.Equipment
| Artículo | ZPCD05C | |
|
Parámetros técnicos
|
La eficacia de | tiras 40SApply 2 de cinta |
| El poder total (kilovatios) | 3KW | |
| Poder de funcionamiento normal (kilovatios) | 2.75KW | |
| Otros medios de la energía | Fuente seca del aire comprimido | |
| El peso | 800KG | |
| El tamaño del equipo | W1200mmXL2300mmXH1900mm | |
3, descripción del dispositivo
Cuando la bandeja del módulo alcanza la posición que se pega del pegamento, la acción del cilindro de colocación se bloquea, el sensor da una señal, Z-AXIS conduce la cabeza del pegamento para bajarse, y la cinta está cercana al módulo, y el rodillo del pegamento presiona la cabeza en el módulo, movimiento de la cinta de Y al motor servo, conduce la cabeza del pegamento para moverse, pegar la cinta en el módulo, hace esfuerzos especificados, cortó la cinta automáticamente, y después se mueve para acabar el pegamento de la cola. Después de pegarse de una pieza, mueva X-AXIS y pegue otro pedazo de cinta.
Descripción de las funciones específica:
3,1, mecanismo de la preparación del pegamento
La cinta entrante está instalada manualmente en el mecanismo el desenrollar de la cinta, el motor controla la velocidad el desenrollar del mecanismo el desenrollar de la cinta, y la tensión de la cinta es ajustada por el mecanismo tensor. El papel de la liberación se separa en el rodillo de goma movible 1 y es recogido por el mecanismo de la recuperación del papel de la liberación. ; El mecanismo acuciante del pegamento presiona la cinta para facilitar la tracción siguiente del pegamento.
3,2, mecanismo del pegamento del tirón
El módulo linear de tres ejes de XYZ conduce la cabeza adhesiva para mover y para pegar la cinta adhesiva en el módulo.
3,3, sistema del estante
La soldadura del cuadrado-paso se adopta para asegurar la estabilidad de la máquina entera. Se equipa de las tazas ajustables del pie y de las ruedas universales, que pueden ajustar el nivel del equipo y facilitar el movimiento de la máquina entera.
3.4. Sistema operativo de la pantalla táctil
El interfaz de la operación de la pantalla táctil, interfaz del ajuste del parámetro de sistema, allí está poder-en, los botones de la parada de emergencia, manuales y automáticos.
3.5. Gabinete eléctrico del control
El tablero eléctrico está instalado independientemente dentro de la máquina, y los componentes de circuito de poder tales como fuente estable del interruptor de la salida, de alimentación de DC, PLC para el control, retransmisión, dispositivo de control de motor, etc. están instalados dentro. Las conexiones al exterior se hacen usando los conectores y los bloques de terminales. El PLC adopta OMRON, Mitsubishi, Panasonic. La pieza del techo del cable de transmisión tiene perforaciones. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos en la parte inferior.
4. Medios de la energía
fuente de alimentación 4.1.The
4.1.1Voltage AC220V, monofásico; La fluctuación del voltaje es menos del ±10%.
4.1.2.Frequency 50 herzios.
4.2.air
4.2.1. Presión 0,4 ~ 0.45mpa.
4.2.2. Flujo de 10L/min.
condiciones 5.Environmental
El dispositivo puede actuar sin barrera bajo condiciones ambientales siguientes.
5,1 temperaturas ambiente: 5-35℃
5,2 la humedad 30-80% pero no debe rociar.
5,3 estará libre del gas de la sal, del gas tóxico y del gas corrosivo.
el polvo 5,4 no tendrá ningún polvo conductor.
5,5 el límite magnético no afectarán al límite magnético del dispositivo
