Célula de Ion Battery Production Line Electric del litio de la pantalla táctil que ata con correa la máquina
1. Batería que ata con correa la máquina
El dispositivo se diseña para el proceso de la cinta adhesiva después de la laminación de la célula eléctrica, que es conveniente para que cuatro o varias células eléctricas estén cubiertas con la cinta adhesiva al mismo tiempo después de aplanar de la célula eléctrica.
2. Los requisitos de diseño
2.1. La batería se lía dos veces.
2.2. No hay burbujas y arrugas después de envolver de la cinta.
2.3. Error de posición de la cinta adhesiva: ±1mm;
lugar de la bobina de 2,4 cintas: la coincidencia lateral total de la base de la bobina es ≥5mm.
2.5. Conveniente para el tamaño de célula: célula: 170m m largo, 100m m ancho, 10m m densamente; Cinta: los 50m largos, 30m m anchos, diámetro interno 76m m, diámetro externo 150m m, grueso 0.05m m.
2.5.1. Componentes principales del equipo
| El número de serie | Composición del sistema |
Thesystem configuración |
Marca o tratamiento |
El número de |
| 1 | Componentes del estante | 1 sistema de | ||
| Construcción esquelética soldada con autógena | La laca que cuece | 1 | ||
| El embase | Fosfatar el ennegrecimiento de los pedazos de acero | 1 | ||
| 2 | Pegue un componente de goma | 1 sistema de | ||
| El motor | R del control | 8 | ||
| cilindro | SMC | 2 | ||
| Guía linear | plata | 1 | ||
| acoplamiento | Fosfatar el ennegrecimiento de los pedazos de acero | 1 | ||
| Transporte linear ensanchado | 2 | |||
| 3 | Sistema de control | 1 sistema de | ||
| PLC | omron | 1 | ||
| Pantalla táctil | Estado de Kunlun | 1 |
2.5.2. Parámetros técnicos del equipo
|
Especificaciones proyecto |
ZBCA05A-00 | |
| Parámetros técnicos | Eficacia (PPM) | 5 |
| Sistema del aire comprimido | Fuente de aire proporcionada por el partido a | |
| Poder total (kilovatios) | 3 | |
| Poder de funcionamiento normal (kilovatios) | 2 | |

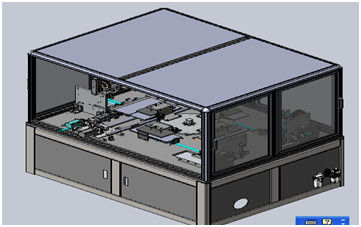

2.5.3. Perfil view2.5.4 del dispositivo. Descripción de las piezas principales del equipo
descripción de proceso de 2.5.4.1: el trabajo tal y como se muestra en de la figura abajo, después de que sea artificial aplanará las baterías en 4 máquinas de cinta del palillo de la estación en la posición vacía 1, por cada uno en las baterías, baterías del empuje del cilindro situadas en ambos lados, después de que cuando esté apilado 6 baterías, rueda giren el ° 90, las baterías en el medio de la ubicación de la cinta del palillo, viviendo a ambos lados de las baterías de fijación con abrazadera de los fingeres, será sometido a la oficina de cinta a cinta en las baterías, fijada por el ángulo rotatorio de la máquina de rotación, cinta que agarra en las baterías, después de cuchillo de corte para cortar la cinta, el ángulo de la rotación del motor, rodillo de presión en las baterías terminará la junta adhesiva en las baterías. Gire la placa giratoria por el 90° a la cinta adhesiva que envuelve la estación en la parte inferior, y después mueva adelante el mecanismo de empaquetado izquierdo y derecho. Pegue la cinta adhesiva en la parte inferior de la célula, y mueva los mecanismos superiores y más bajos para pegar las cintas superiores y más bajas. La placa giratoria gira el 90°.
2.5.4.2. Batería que coloca afianzando el mecanismo con abrazadera: cuando la placa giratoria gira el 90°, el seguidor de leva de la batería que afianza el mecanismo con abrazadera entra en la tarjeta de la placa del tirón
En el surco, cada vez que se introduce una batería, el cilindro tira de la placa lateral para hacer cierta posición, cuando se introduce la batería, el cilindro empuja la placa del lado para cargar
Alineación de la base.
2.5.4.3. Mecanismo de la cinta adhesiva en el centro: afiance la célula con abrazadera eléctrica afianzando el cilindro del finger con abrazadera, la cinta se ata a la célula eléctrica, y se gira el motor.
Envuelva la correa de goma alrededor de la célula eléctrica, el cortador de la correa de goma cortó la correa de goma, el motor da vuelta al ángulo determinado otra vez, y el rollo de prensa superior pega el pegamento de la cola en el cell.2.5.4.4 eléctrico. Sistema de control: la máquina se equipa del tablero eléctrico independiente, el interruptor de la salida, la fuente de alimentación de la estabilidad de la C.C. y los otros componentes de circuito de poder, PLC del control, retransmisión, dispositivo de control de motor, etc. Y conexión externa, usando los conectores y la tabla terminal. EL PLC UTILIZA OMRON. El techo del cable de transmisión está perforado parcialmente. Los cables y los tubos de aire entre el otro equipo se atan con alambre y se instalan tubos abajo.
