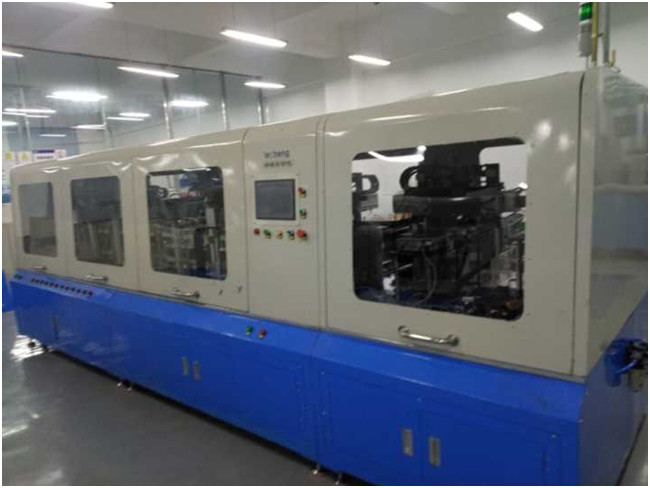

Litio estable Ion Battery Assembly Line Pole de la operación que pesa el separador
| Longitud (milímetros) | anchura (milímetros) | grueso (milímetros) | (G) del peso |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. La producción total batida del avión automático de la detección es: tableta 3s/; 20 PPM
1,3 el avión automático especial de la detección tiene las características de la alta eficacia de la producción, del mantenimiento estable de la operación, de la confiabilidad, simple y conveniente, y puede cumplir los requisitos del partido a para la producción continua de 24 horas, con sus horas/día continuas completas el ≥90% o ≥21.6 de la eficacia de la producción;
1,4 que el equipo puede adaptarse a la producción de productos de diversas especificaciones, y el tiempo requerido para substituir el modelo del producto durante la producción del equipo no debe exceder 15 minutos;
1,5 los materiales entrantes de las placas positivas y negativas de la batería son de tipo de la revista. Cuando las placas de la batería se detectan para ser consumidas, la caja material de repuesto se cambia automáticamente para continuar trabajando.
2. Oferta técnica
En este esquema, el polo de la batería es transportado por la correa. Hay una rejilla igual en la línea del transportador de correa, y cada polo es transportado por la correa en una rejilla fija. El método de carga de hoja del polo de la batería es revista y manipulante de dos posiciones. Los productos calificados se clasifican automáticamente según diversos métodos de pesaje y se cargan en diversas revistas calificadas del producto. Los productos incompetentes se descargan directamente en la caja del material de desecho junto con la línea del transportador de correa.
Hay 6 estaciones de trabajo independientes en la dirección de la logística de la línea del transportador, que se utilizan para realizar las funciones siguientes:
estación de carga automática 2,1 de la hoja del polo de la batería
Se utiliza para realizar la alimentación automática de la hoja del polo de la batería, que se compone de alimentar 2.1.1
mecanismo de alimentación de la revista cargada
El sistema de alimentación adopta el método de revista que alimenta, y hay alimentación de dos revistas. Durante el trabajo, la revista llenó de los pedazos de polo se carga manualmente en la ranura de colocación del mecanismo de alimentación, el sensor de la detección detecta la revista en el lugar, el manipulante comienza a coger el material, el sensor de la detección detecta la revista vacía en el lugar, y el sistema envía una señal de alarma de informar al operador para substituir la revista.
2.1.3. Manipulante de alimentación linear de dos posiciones
La comprensión adopta método de la succión del vacío; El cilindro empuja el manipulante de la adsorción del vacío para moverse en una línea recta en el carril de guía. Ejecute dos posiciones para asir el pedazo de polo. Para evitar la situación de la laminación continua durante el dibujo del vacío, una fan de desionización es fijada en la posición de alimentación para eliminar la laminación continua durante el dibujo descargando el viento iónico.
2.2. Estación de pesaje automática del electrodo de la batería
Esta estación se utiliza para realizar el pesaje automático de los pedazos de polo de la batería. Debido a la velocidad de pesaje lenta de los pedazos de polo, para asegurar el equilibrio de los golpes de la producción del equipo, esta máquina especial de la detección se equipa de dos estaciones de pesaje, y al mismo tiempo, se pesan los dos pedazos de polo.
Esta estación se compone de un manipulante de alimentación rectilíneo de dos posiciones y de un instrumento de pesaje automático. Cuando el electrodo se entrega en el lugar, el mecanismo de la succión del vacío cae para chupar encima del electrodo, y el electrodo se pone en la bandeja de pesaje del dispositivo de pesaje automático, que pesará el electrodo y al juez de la batería si el electrodo está calificado según el estándar de peso determinado.
La exactitud de medición del instrumento de pesaje es: 0.01g, y la exactitud de pesaje real es 0.1g.
estación del almacenamiento de 2,3 clasificaciones de las rebanadas del polo
Los polos se clasifican en 6 bloques, 4 bloques de los productos calificados, 1 bloque de gordo, 1 bloque de ultraligero: gama de la exactitud de 1g por bloque. Los clientes pueden ser fijados según sus necesidades.
almacenamiento 2.3.1 de las rebanadas del polo
El almacenamiento del pedazo de polo adopta el tipo mecanismo de la revista del almacenamiento, que tiene dos posiciones.
Cuando el pedazo de polo se entrega a la estación, el manipulante linear de dos posiciones desciende y chupa el pedazo de polo en el almacenamiento
la línea del transportador de correa 2,4 la línea del transportador de correa se utiliza para realizar la transmisión del escalonamiento del polo de la batería
hoja, que se compone del motor, del reductor, del embrague electromágnetico y del convertidor de frecuencia. Cuando la hoja del polo de la batería se transporta a la descripción 3.
del equipo principal usado
3.1. Mecanismo de alimentación: 2 sistemas, consistiendo en una revista del polo-cargamento y un sensor de la detección, un etc., con los componentes neumáticos de la compañía de Japón SMC, de los sensores de la detección de la compañía de SUNXI o de OMRON, y del resto diseñado y producido por la compañía del zecheng.
manipulante de alimentación linear de dos posiciones 3,2: 8 sistemas, integrados por el dispositivo del movimiento linear, arriba y abajo de mecanismo del movimiento, del dispositivo de succión del vacío, del fan de desionización, del sensor de la detección, del etc., de componentes neumáticos usando los productos japoneses de SMC, de los sensores de la detección usando productos de SUNXI o de OMRON, del resto por diseño de la compañía del zecheng y de la producción.
3.6. Instrumento de pesaje automático: 2 sistemas con la exactitud de pesaje electrónica de 0.01g y la exactitud de la detección de 0.1g.
dispositivo de recepción material 3,7: 8 sistemas, que almacenan el peso correspondiente de los polos respectivamente, se componen de la revista del almacenamiento material, del material neumático que empuja el sensor del mecanismo y de la detección, del etc. Los componentes neumáticos son los productos de la compañía de Japón SMC, el sensor de la detección es los productos de la compañía de SUNXI o de OMRON, y el resto es diseñado y producido por zeshengcompany.
línea del transportador de correa 3,8: 1 fijado, consistiendo en el motor, el reductor, el convertidor de frecuencia, la banda transportadora, el mecanismo de la tensión, el perfil de aluminio, etc., el motor, reductor adopta los productos de la compañía oriental de Japón, la banda transportadora adopta los productos de la compañía del habasit de Suiza, el resto es diseñado y fabricado por la compañía del zecheng.
sistema de control eléctrico 3,9: sistema de control eléctrico: 1 fijado, incluyendo PLC, la pantalla táctil, el gabinete de control eléctrico y los componentes eléctricos de baja tensión, etc., PLC, etc., adoptar productos del omron de Japón, la pantalla táctil adopta tongtai del kunlun.
4. Confiabilidad del sistema
4,1 al diseñar el esquema, la confiabilidad del sistema se considera principalmente: alarma antiinterferente, de sistema, protección de seguridad y protección de la cadena del sistema, etc.;
4,2 lo más lejos posible, componentes confiables selectos: SMC para los componentes neumáticos, el yamanshe para el motor, OMRON para el sensor, OMRON o mitsubishi para el PLC;
4,3 diseño, montaje estricto y procedimientos de depuración para asegurar el sistema es perfectos y confiables;
5. Otros requisitos
fuente de alimentación 5,1: 380V trifásico, 60Hz, cuarta tierra de la fase;
aire comprimido 5,2: 0.5mpa, ± el 10% de la fluctuación de la presión de aire.
5,3 dimensiones totales del equipo: 3000*1000*1800 (longitud * anchura * altura)
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. En
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
