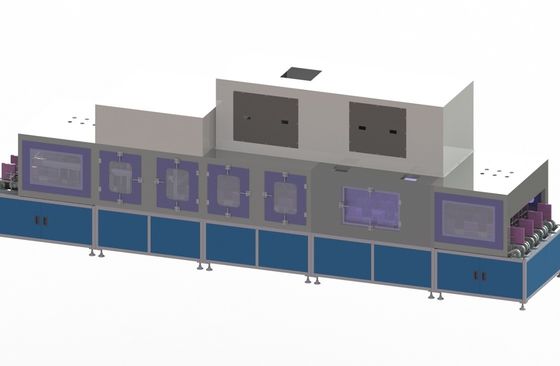

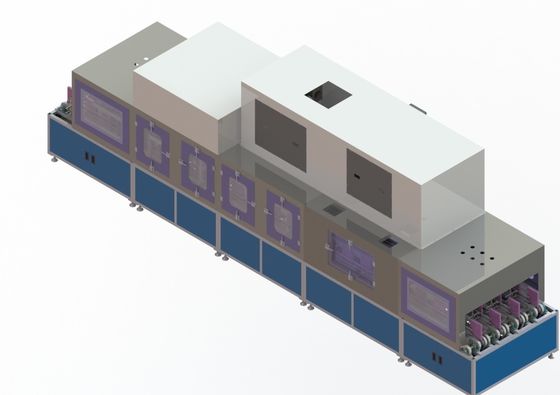

Serie cuadrada automática de la limpieza de la batería y máquina que graba, litio Ion Battery Production Line
1.1. Descripción de la función
La máquina de aluminio de la limpieza de la batería del poder de la ión de litio del poder de la cáscara del cuadrado, principalmente completa el manual cuadrado que alimenta, espray de la alta presión, limpieza de la batería de cepillo, enrolla cortar, las funciones del secado, de la alimentación y otro.
Función del equipo: limpio y seco la batería, conveniente para la limpieza cuadrada de la batería de la serie.
lavado 1.2.1 con agua y cepillo con el cepillo de pelo, que puede eliminar a fondo la cristalización y las manchas del electrólito en la superficie de la batería. El agua se puede filtrar directamente por propio sistema de la circulación del equipo y reutilizó a través del depósito, o reutilizado directamente a través del sistema de la circulación de la planta. El equipo se equipa de un indicador de presión de agua, la temperatura de calefacción del equipo rt-60 C se puede ajustar, él se requiere para tener espray de la presión baja y espray de alta presión, la presión de agua se fija a 0.2-0.3 mpa, cada sección del espray se requiere para tener un tanque de agua separado, la expulsión del tanque de agua o la fila puede ser cambiada; La columna del polo necesita añadir componentes protectores para prevenir el cortocircuito de la columna del polo y de la coincidencia de vivienda;
la sequedad del aire 1.2.2 adopta ráfaga eléctrica o el aire comprimido, y temperatura del aire es temperatura ambiente. Las gotitas de agua atadas a la superficie de la batería deben ser descargadas, y no se permite ningunas manchas del agua. La dirección que sopla del aire debe estar en el positivo de la batería, negativa y la cara y la superficie toda del extremo de la circunferencia de la batería se arreglan en que sopla, para asegurarse de que la batería después de limpiar sin ningunas manchas del agua;
la sequedad del aire caliente 1.2.3 adopta el aire caliente, y la temperatura es ajustable en rt-80 C. Digital que se adopta el regulador de temperatura, la precisión es ±2.5 C, y se mantiene la temperatura constante automática después de que se estabilice la temperatura.
1.2.4 el uso total de los materiales de acero inoxidables de alta calidad, pulido externo de la superficie;
1.2.5 el mercado del agua está situado en la parte inferior del tanque de agua, que es conveniente para limpiar y limpiar. El equipo debe cumplir los requisitos de la producción continua para la entrada y el drenaje del agua, y no se puede parar en el centro. La agua en circulación en la caja, la entrada de la bomba de agua y la entrada de la vuelta del agua se equipan del dispositivo de la filtración para evitar que la boca bloquee, que se diseña para la limpieza fácil. El tanque se equipa de un metro llano líquido, que puede realizar las funciones de la alarma llana líquida del cielo y tierra, del relleno automático del agua y del drenaje. Para asegurar el funcionamiento continuo del equipo, la agua caliente se debe calentar por adelantado con un tanque de almacenamiento líquido.
1.2.6 el equipo se requiere para ser cerrado totalmente, y hay agujeros de observación (plexiglás transparente) en cada estación de trabajo, para facilitar al operador para supervisar la situación de limpieza y limpiar la suciedad interna;
1.2.7 que la batería pasa a través de cada estación suavemente sin caer o que es descargada; la batería no debe tener daño mecánico, rasguños u otros defectos; la superficie no debe tener ningún rastro de agua, rastros de sequedad del agua y puntos del moho;
1.2.8 el equipo serán resistentes a la corrosión, a prueba de herrumbre, no contaminante, el ruido ≤75dB (prueba en una distancia de un metro);
1.2.9 conectan la banda transportadora de descarga de la planta de fabricación equipo entre la alimentación y el cuarto de sequía del equipo de limpieza, e importan la batería en el dispositivo de alimentación de la máquina de limpieza con logística automática, para asegurarse de que los polos positivos y negativos de la batería están sobrealimentados y conectados con el dispositivo de descarga del equipo delantero para realizar la operación sin tripulación del dispositivo de alimentación de la máquina de limpieza;
operación 1.2.10stable del equipo, de ninguna salida, de la salida del aire y de la electricidad, de fáciles actuar y mantener, fácil reparar;
1.2.11 la sección de limpieza del tanque de agua serán diseñados con los sellos respectivamente. No se generará ninguna salida del agua y vapor de agua en la sección de la no-limpieza, y el diseño de aislamiento será hecho lo más lejos posible entre la sección de limpieza y la sección de la sequedad del aire-corte para prevenir la regurgitación del vapor de agua al aire-corte que seca la sección. Diseño razonable de la estructura, limpieza conveniente y mantenimiento;
1.2.12 cuando el equipo final no puede parar ni funciona, la información se carga al sistema del MES de la compañía, que determina si el equipo front-end está parado o no. Cuando el equipo está en la operación normal otra vez, el flujo automático del grupo del polo se realiza según el principio primero en entrar, primero en salir.
1.2.13 eeding y alimentación automática de descarga del manipulante, pero considerar la alimentación automática subsiguiente, transformación de alimentación
1.2.14 la producción diaria es 26400, calculaba 20 horas por el día, 22PPM por línea.

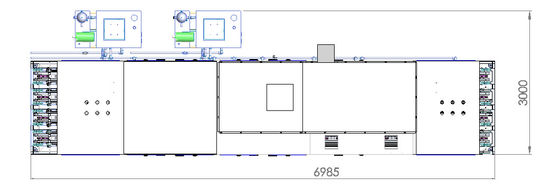

1.2.15 la cadena de producción necesita el espacio
1.3. Flujo de proceso
1.4. Detalles del equipo de la máquina de limpieza automática:
| El número de serie | El nombre del proceso | Nombre de dispositivo | Capacidad del equipo | Cantidad (estación) |
| 1 | alimentación | Zona de alimentación | 22 el PPM | 1 |
| 2 | espray | El tanque de espray de alta presión | 22 el PPM | 1 |
| 3 | friegue | Mecanismo de limpieza automático | 22 el PPM | 1 |
| 3 | Corte de alta presión del viento | El acanalar de alta presión del viento | 22 el PPM | 1 |
| 4 | sequedad | El tanque de sequedad | 22 el PPM | 1 |
| 5 | Banda transportadora | Banda transportadora de dispensación | 22 el PPM | 1 |
Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionaron al licitador son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. En
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
