Planta de fabricación de la batería de AC220V máquina de capa de la película con el motor servo de Panasonic

Máquina de capa azul automática simple de la película con el motor servo de Panasonic

1. Función principal de este sistema: pegue el sobre externo de la batería calificada

2. Este sistema incluye: 1 sistema del sistema de alimentación de la batería, 1 sistema del sistema de alimentación de la cinta, 1 sistema del sistema de capa adhesivo, 1 sistema de esconder el mecanismo del volumen de ventas.

3. Sistema de carga de la batería:

Este sistema incluye: 1 sistema del mecanismo del empuje del volumen de ventas de la célula eléctrica, 1 transportador de correa, 1 sistema del mecanismo del dibujo de la batería, 1 sistema de la batería que empuja el mecanismo

3,1 que dan vuelta y mecanismo que empuja de la célula eléctrica: incluye principalmente 1 cilindro de torneado, 1 accesorio de torneado, 1 cilindro acuciante y 1 cilindro que empuja.

banda transportadora 3,2: incluye principalmente 1 motor de pasos, 1 correa y 1 sensor en el lugar;

mecanismo del dibujo de 3,3 baterías: incluye principalmente 1 motor de pasos, 1 módulo servo y 1 placa de dibujo.

mecanismo del empujador de 3,4 baterías: incluye principalmente 1 motor de escalonamiento, 1 módulo servo, 1 placa de empujador y 1 placa de colocación.

4. Requisitos técnicos

4,1 el material del accesorio del tirón serán POM, y no se permite rasguñar la superficie de la batería;

4,2 la calidad de la placa de colocación serán POM, y no se permite rasguñar o llevar la superficie de la batería;

4,3 la calidad de la empuje-placa y de la tirar-placa serán POM, y no se permite rasguñar o llevar la superficie de la batería;

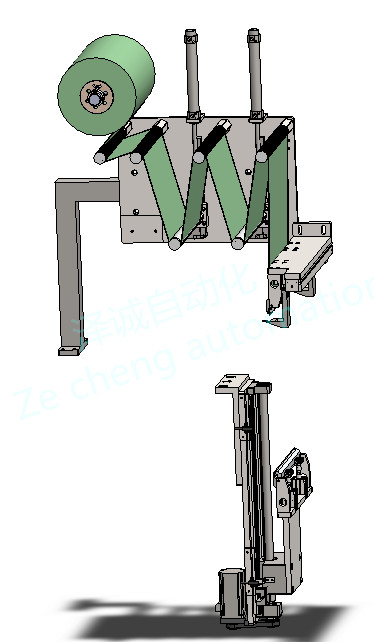

5. Sistema de alimentación de la cinta:

El sistema incluye 1 sistema del mecanismo el desenrollar, 2 sistemas del mecanismo tensor, 4 sistemas del mecanismo del sobre-balanceo, 1 sistema de underclamping y de tirar el mecanismo, y 1 sistema de overclamping y de cortar el mecanismo.

mecanismo tensor 5,1: incluye principalmente 2 cilindros, 2 carriles lineares de la diapositiva y 1 rodillo de tensión

mecanismo que corta de fijación con abrazadera superior 5,2: 2 cilindros superiores del mandíbula de fijación con abrazadera, 1 sistema del bloque de fijación con abrazadera, 1 cilindro del cortador, 1 cortador;

5,3 bajan la fijación y la tracción del mecanismo con abrazadera: incluye principalmente 2 cilindros más bajos del mandíbula de fijación con abrazadera, 1 sistema de bloques de fijación con abrazadera, 1 motor servo, 1 tornillo de posicionamiento, 2 carriles de la diapositiva y 1 correa síncrona

5,4 requisitos técnicos:

5,1 la superficie del sobre-rollo serán tratados con el diente de sierra, y la correa de goma no se adherirá al rollo

el pegamento 5,2 no se permite en la superficie del bloque de fijación con abrazadera

5,3 SKD11 se requiere para el material del cortador, y la vida de servicio es 300.000 > las épocas

precisión adhesiva ±0.1mm de 5,4 tirones-abajo

5,5 la batería que presiona y bloque de colocación se hace del poliuretano, así que no se permite rasguñar la batería;

5,6 el material de la barra de la guía debajo de la batería es POM, y no se permite rasguñar la batería;

5,7 la desviación de la precisión de pegarse de la película es ≤0.5mm. No hay arrugas y ningunas burbujas obvias en la película que pega la superficie de la batería. El diámetro de una sola burbuja es < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 la superficie está cubierto totalmente, y la cáscara de aluminio no puede ser expuesta;

5,9 la cinta es 3-5m m más altos que la soldadura, y la pieza más alta que la soldadura se requiere para ser pegada en la cubierta superior, y no se permite ninguna salida de la soldadura

producción 5,10: el ≥99%;

6. Lista de la configuración
