Laboratorio que corta la plancha plegable de las baterías de litio del embalaje flexible
Perfil del equipo del I.:
introducción 1,1 a las funciones y a los principios del dispositivo:
Este equipo se utiliza principalmente para cortar, doblar y planchar de las baterías de litio del embalaje flexible.
Funciones principales del equipo: alimentación automática, corte automático, plegamiento automático, blanqueo automático, el esconder automático.
flujo de la operación del equipo 1,2:
Flujo principal: el equipo es acabado en la placa giratoria de la cuatro-estación después de alimentar automática por la planta de fabricación y de alimentar automática por el manipulante
Corte de borde automático, plegamiento automático y el planchar después de esconder automático.

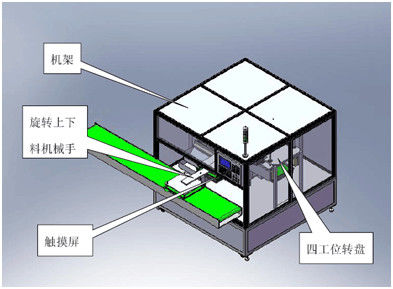

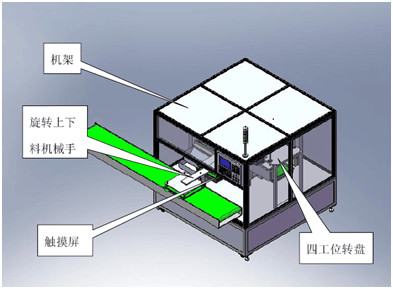

1,3 estructura total (con los dibujos)
composición 1,4 de componentes principales
1.4.1 composición del equipo:
1, girando el manipulante de alimentación superior y más bajo: agarre la batería usando un lechón del vacío, usando un cilindro rotatorio para alcanzar la rotación de la alimentación y de la descarga, arriba y abajo del movimiento usando un cilindro.
2. Mecanismo del corte de borde: el corte de borde adopta el método que corta de corte de dos filos, los cuchillos superiores y más bajos se pueden utilizar para reparar y moliendo por muchas veces, el surco de la cola de milano se puede ajustar al cuchillo, guía linear del carril de guía, los materiales de desecho es fácil de recoger.
3. Mecanismo plegable y que plancha: la función de doblar y de planchar se puede terminar al mismo tiempo. El cilindro de broncear adopta el cilindro ajustable del viaje, y el carril de guía linear es dirigido por la apertura y el movimiento cerrado.
4. Formar el mecanismo: alcance el final que forma y que forma la función de planchar.
2. Materiales entrantes y especificaciones de producto convenientes para el equipo
2,1 tamaño y especificación de materiales entrantes
| proyecto | Anchura de célula de W (milímetros) | L longitud de célula (milímetros) | Grueso de la célula de H (milímetros) |
| Gama de tallas | 60~110 | 130~180 | 7-12 |
Iii. parámetros técnicos del equipo
| secuencia | proyecto | parámetro |
| 1 | Error de la anchura del borde | +/- 0,1 milímetros o menos |
| 2 | Anchura del dobladillo | 2-10m m (substituya la cabeza) |
| 3 | Gama de tiempo de blanqueo | 2-5s (ajustable) |
| 4 | Gama de temperaturas de blanqueo | 0 ℃, ℃ 220 pueden ser ajustados |
| 5 | Capacidad del equipo | 8ppm |
| 6 | Índice calificado de productos del equipo | el ≥95% (malos productos causados por la máquina única) |
| 7 | Porcentaje de averías de equipo | el ≤5% (fracaso causado por el equipo único) |
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
