1, funciones del dispositivo

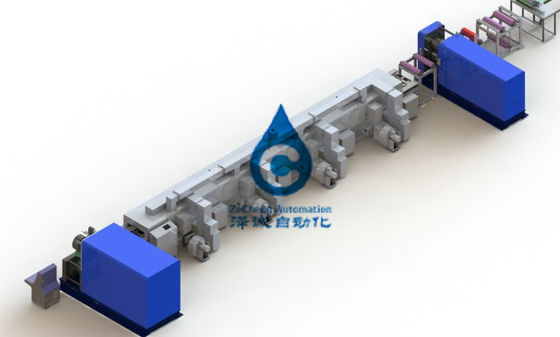

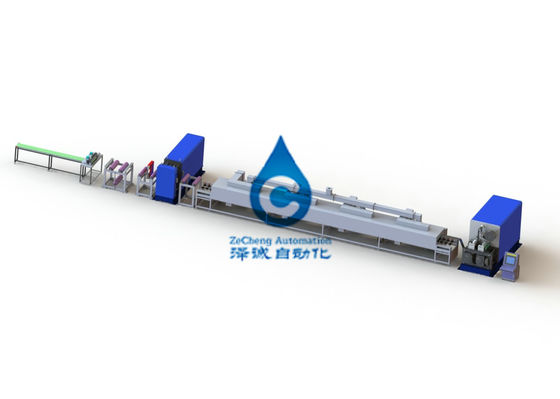

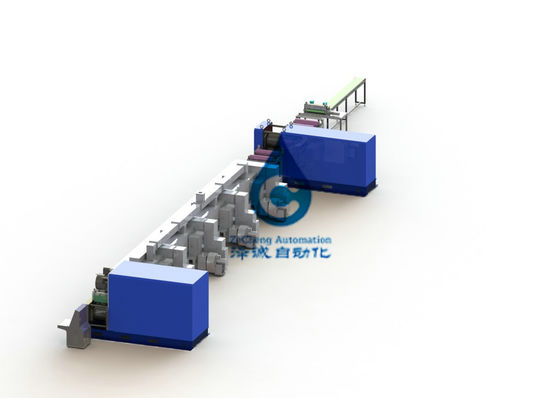

Esta cadena de producción se utiliza principalmente en manganeso del litio y las baterías de cinc de plata, placa de la batería de las baterías del níquel del cinc del compuesto, las características principales incluyen: la malla de aluminio o la malla de cobre puso automáticamente el volumen, corrección automática, alimentación artificial del material líquido grueso, presión automática del rodillo del diafragma, diafragma y la malla de alambre de aluminio compuesta automática del malla y de cobre, placa que cocía automática, rodillo automático de la placa, grueso de la placa, laser cortó automáticamente.
2, parámetros técnicos básicos del equipo
|
Especificación Artículo |
ZBCC03A |
| Anchura de la bobina (milímetros) | 300m m |
| Velocidad compuesta (m/min) | 0.5-2 |
| El poder total (kilovatios) | AC380V, 50HZ 70KW |
| Poder de funcionamiento normal (kilovatios) | AC380V, 50HZ 65KW |
| El peso (T) | 12T |
| Gama del grueso (milímetros) | 0-5 |
| Resolución de la prueba (um) | 0,1 |
| Exactitud repetible de la prueba (um) | ≦+/- el 1.0μm |
3, gama de la especificación del cuerpo material:
3,1 el líquido de recogida es una estructura de aluminio de la malla con grueso diverso de 150um a 500um y la densidad superficial de 100g/m2 a 200g/m2.
el material entrante 3,2 es material de la bobina. En el proceso el desenrollar, los bordes de la malla de aluminio pueden tirarse
| contenido | Exactitud de la gama | otro |
| Bobina entrante de la base | ∅75mm (3") | |
| Diámetro exterior máximo del material entrante | 450m m | |
| Anchura material | 60-300m m | |
| Grado de uniformidad de materiales entrantes | ±3mm |
La realización principal del diafragma y del compuesto de aluminio de la malla, presión ajustable,
tamaño de 3.6.1 rollos: el Φ positivo 400 milímetros * 350 milímetros;
3.6.2 anchuras eficaces del frente de arranque del rollo: 300m m;
velocidad de 3.6.3 rollos (máxima): 8rpm (continuamente ajustable);
dureza de 3.6.4 rollos: ≥ HRC64 rodar grueso de la capa de la dureza: > 12m m;
cylindricity de 3.6.5 rollos: 0.005m m;
fuerza rodante máxima 3.6.6: 3000KN (ajustable);
aspereza de superficie de 3.6.7 rollos: Ra=0.8;
3.6.8 cantidades de ajuste de liquidación del rodillo: 0 ~ 2m m (ningunos requisitos especiales con 0 ~ micrómetro de 1m m);
3.6.9 el rodillo se equipa de un dispositivo de recepción del dispositivo y del polvo de la limpieza del raspador;
3.7. Secado del componente: consiste en el acero estructural, la placa de acero estructural, el material de aislamiento de aluminio duro de la fibra del silicato, el tubo de calefacción, el dispositivo infrarrojo, el regulador de temperatura y la rueda grande para formar la subdivisión del área del control de la temperatura. Cada sección se controla independientemente para asegurar calidad.
3.7.1: adopte el tubo de calefacción eléctrico + la calefacción infrarroja, circulación del aire caliente, control de la temperatura del PID. La calefacción uniforme, secado de la mezcla en el substrato con el sistema de aire de la vuelta del calor para mejorar la eficacia de calefacción, cada zona de temperatura de calefacción, parámetros de control se puede ajustar, la precisión ±3℃, la temperatura más alta del control de la temperatura de cada zona de temperatura de calefacción ≤180℃
3.7.2: el método de sequía es conveniente para la humedad en la mezcla de sequía, y la mezcla de sequía no tiene ninguna grieta y otros defectos. Después de secar, el contenido de agua del material de la película que reduce a pulpa es menos de 0,8%
3.7.3: la estructura del horno es todo el acero inoxidable, aislamiento antioxidante, diferencia de la temperatura entre la pared de horno y temperatura ambiente ≤20℃
