Caja de guantes estándar de 2 secciones, alta cadena de producción de la batería de coche de la confiabilidad
Descripción de la caja de guantes:
La caja de guantes ha sido ampliamente utilizada en la investigación y producción de la batería de litio, investigación física y química, metalurgia de polvo, tecnología nuclear, soldadura especial, OLED e investigación ABOGADA POR, investigación del catalizador, industria farmacéutica, tratamiento de materiales, investigación y desarrollo especial y producción de la lámpara, muy bien químicos, metal orgánico, los materiales de polímero y otras industrias.
diseño hermoso, estructura compacta, ejecución fina de la caja de guantes; Operación estable del equipo, operación a largo plazo continua; Control automático, operación simple, coste de mantenimiento bajo.
la caja de guantes se compone principalmente de cuerpo de la caja de guantes, de cabina de la transición del tamaño, de sistema de la purificación de la circulación, sistema de control del PLC, sistema del vacío, sistema de visualización, sistema de medida, etc.

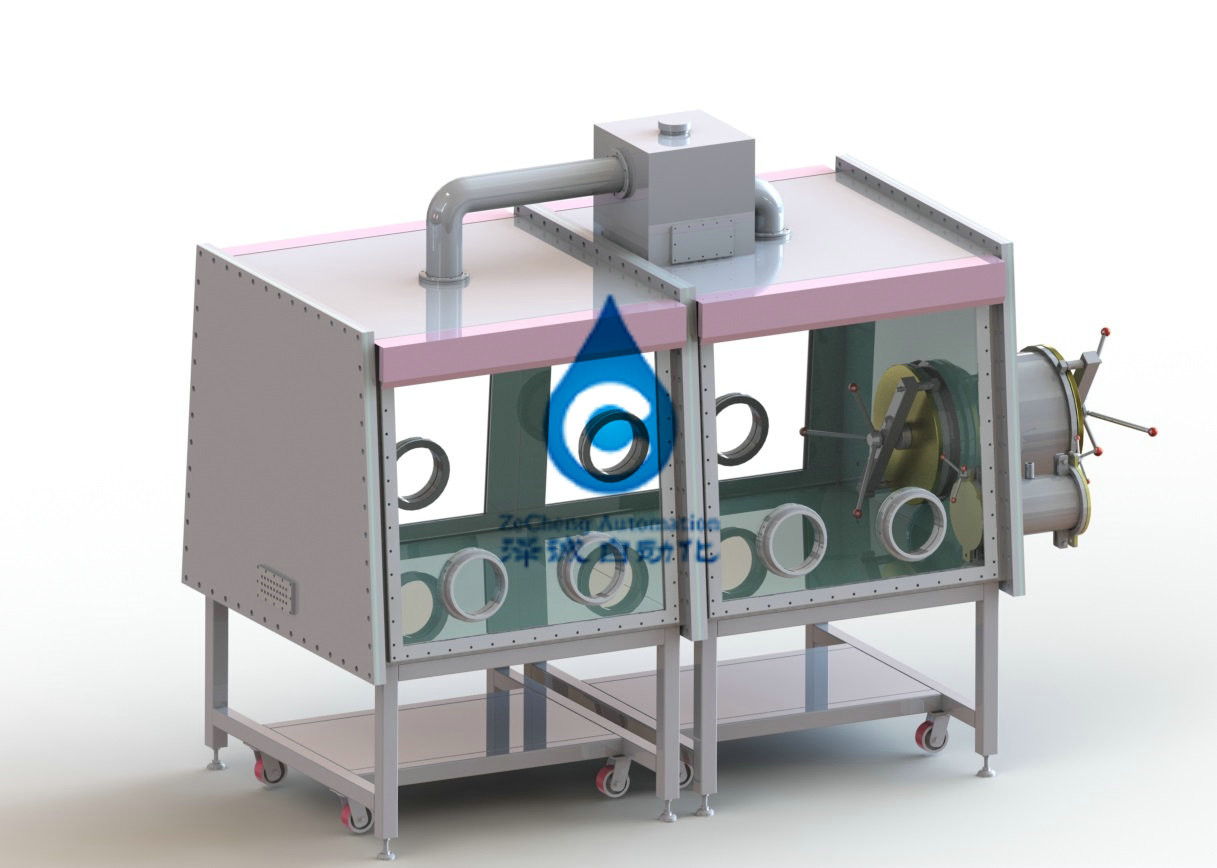

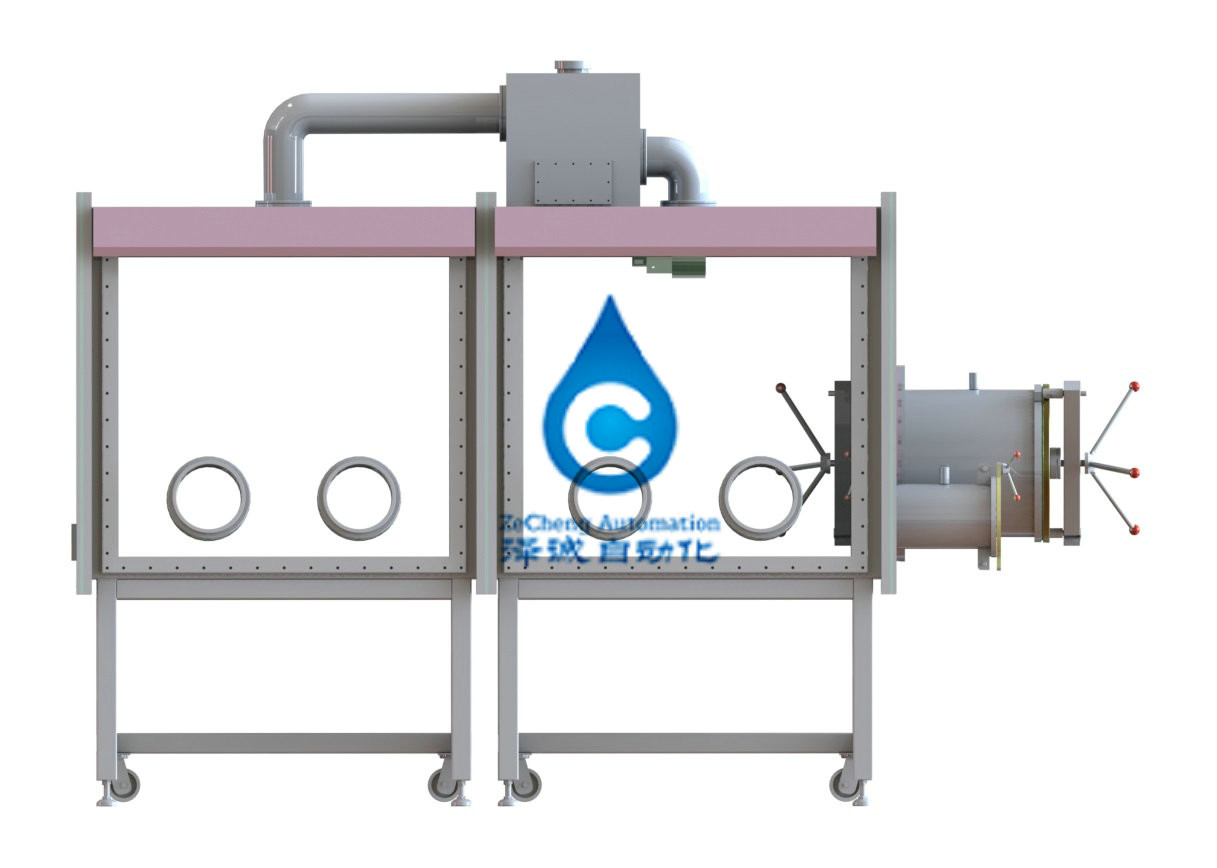

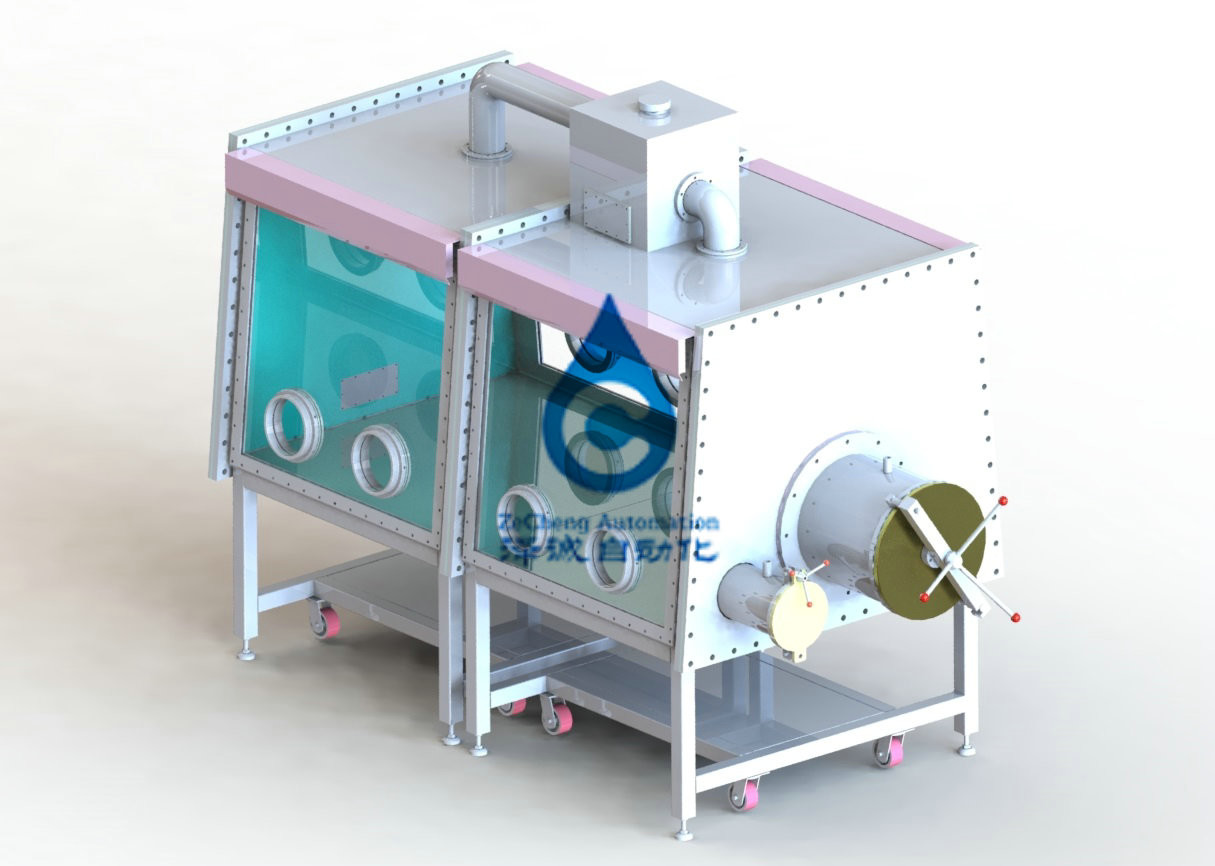

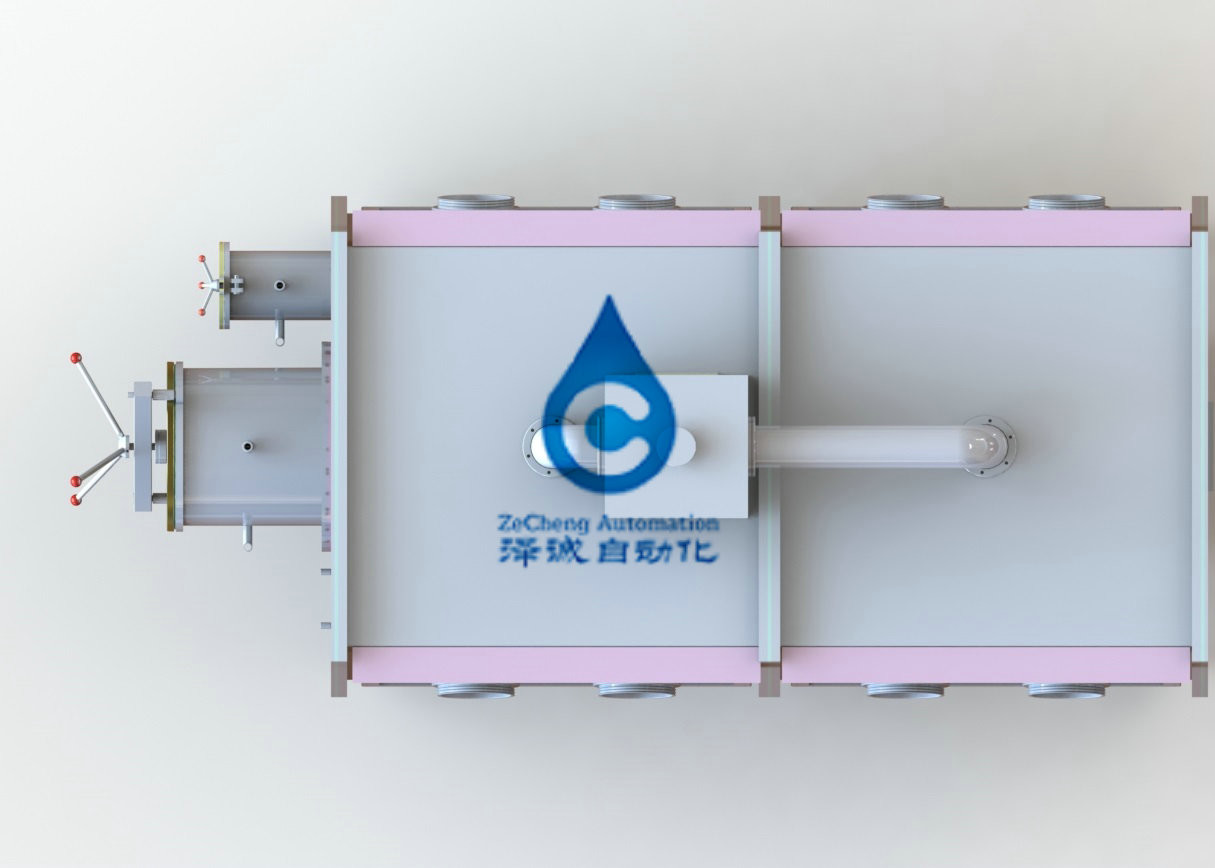

1,1, tamaño: dos cajas de guantes de 1220m m (longitud) ×900mm (altura) ×750mm (anchura inferior) son conectadas por una cabina t-formada de la transición en el centro.
material 1,2: toda la estructura de acero inoxidable (tipo 304), grueso 3m m.
boca de 1,3 guantes: diámetro: ∅220mm, material duro de la aleación de aluminio, después del tratamiento anticorrosión.
1,4 guantes: Del norte americano, calibre 8 pulgadas, grueso 0,4 milímetros, material de la goma butílica.
ventana 1,5: la superficie de funcionamiento inclinada, los 8 milímetros desmontables de seguridad endureció la ventana delantera de cristal, lleva la resistencia, resistencia a la corrosión, buena transmitencia ligera, anillo de cierre con el anillo de cierre grueso de OMEGA de 3/8 pulgada.
1,6 ciertas presiones positivas y negativas (- 12mbar -12mbar) pueden ser mantenidas cuando está utilizada.
1,7 el gabinete se equipa de los antireflejos que encienden las lámparas ahorros de energía con la luz suave.
1,8 una tira porosa del poder se preestablece en la caja (fuente de alimentación: el 220V±10% el 50Hz±10%)
1,9 el gabinete se equipa de varios interfaces estándar kf-40 para de fácil acceso al líquido, al gas y a la señal.
1,10 hay 2 estantes en la caja.
soporte 1,11: los echadores incluyeron, 950m m altos. Los echadores tienen las funciones de la nivelación, de la mudanza y de la fijación.
2. Cabina de la transición
forma 2,1: T (acero inoxidable 304), conectado con la caja de guantes, controlada por la válvula.
tamaño 2,2: diámetro de 360 milímetros, el tanque largo de la transición de 600 milímetros, pistón, transición para la bandeja de la diapositiva, puliendo, caso un pequeño tanque de la transición, las otras especificaciones determinadas para: Ф 100 milímetro x 300 milímetros.
plataforma 2,3: 300m m de acero inoxidables ×450mm, libres de moverse y de extender (configuración grande de la cabina de la transición).
grado de 2,4 vacíos: el ≤ -0.1mpa (los tanques derechos grandes y pequeños de la transición requieren la exhibición de la correa del vacío), el indicador de presión del vacío se selecciona de Alemania.
3. Sistema de control
3,1 métodos: incluyendo autoexamen, apagón y características del uno mismo-inicio, con control de presión y funciones adaptantes. Control automático, control de circulación, protección de contraseña, control de la cámara de vacío con la exhibición del LCD. La unidad de control adopta la pantalla táctil alemana del PLC de Siemens, menú de la operación opcional: Chino.
control de presión 3,2: controle la presión del gabinete y de la cabina de la transición en cierto valor determinado.
pedal de 3,3 pies: puede controlar la presión de la caja de guantes, fácil actuar.
4. Sistema de circulación de la purificación
control 4,1: agua, oxígeno <1ppm>
4,2 dispositivo de ajuste: Ajuste del tacto del PLC (calefacción, extracción, purificación, regeneración), el proceso entero sin la supervisión humana.
gas de trabajo 4,3: N2 o AR (ciclo del gas).
fan de circulación 4,5: La fan variable de alta velocidad alemana de la frecuencia de Siemens, flujo 0-100m3/h, control del microprocesador, presión probó el dispositivo de acero inoxidable.
sola columna de la purificación 4,6: Material de desoxidación alemán de BASF, material de absorción del agua altamente eficaz del americano UOP.
válvula de limpieza 4,7: Burkert, Alemania, válvula electroneumático completamente automática. Diseño modular.
filtro 4,8: filtro de la eficacia alta con la malla del filtro de la abertura de 0,3 micrones según estándar de HEPA.
5, regenerador systemUsed para reutilizar y activar el sistema de la purificación; La regeneración requiere una mezcla de N2/H2 o de AR H2, cuyo H2 explica 5-10%.
6. La unidad de control del systemThe de la exhibición adopta la pantalla táctil alemana del PLC de Siemens, menú de la operación: Chino.
7. Placa de electrochapado neumática systemAutomatic del vacío; La bomba de vacío adopta la bomba de vacío británica de Edwards, y el flujo es cámara de la transición 8m/h.The se puede limpiar con la aspiradora por separado y controlar por separado en cualquier momento.
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. En
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
