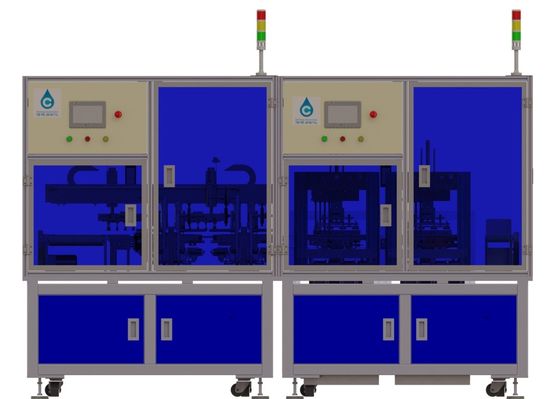

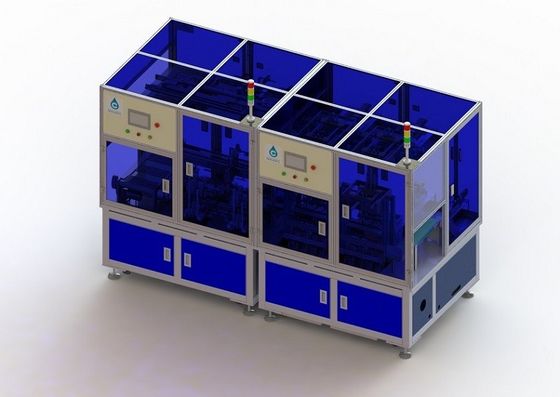

Cadena de producción de la batería de coche 1500KG cola cuadrada de la célula de batería que graba en Shell Machine
1. Requisitos de diseño
1.1. Tamaño aplicable del mecanismo de botes giratorios: anchura: 30 ~ 70m m; Altura: 36 ~ 80m m, grueso: 3,0 ~ 10m m.
1.2. La longitud del documento adhesivo sobre los lados izquierdos y derechos después de que se pegue la base del rollo es L4: 0,2 ~ 1m m
1.3. Los dos lados del carrete son simétricos, y la diferencia absoluta es 0 ~ 3m m.
1.4. El papel del diafragma no puede resultar a la base del rollo después de que se pegue la base del rollo (las curvas de papel del diafragma ante el interior de la base del rollo sin exponer el diafragma)
1.5. El pedazo y el diafragma de polo no serán dañados después de que se pegue la base del rollo.
1,6 al incorporar la cáscara, habrá un surco de la guía entre la base de la bobina y la boca de la cáscara
1.7. Los oídos positivos y negativos de la base de la bobina no doblan durante el proceso de pegar el pegamento inferior y de incorporar la cáscara.
1.8. El ángulo entre la base de la bobina y el lado de la cáscara después de incorporar la cáscara es el ≤ 50
1,9 la distancia entre la base que arrolla y la pared interna de la parte inferior de la cáscara después de incorporar la cáscara requiere L3: 0.5±0.2m m;
1.10. La distancia entre la base de la bobina y los dos bordes del L1 de la cáscara y L2 requiere: ≥0.1mm
1,11, la diferencia entre la base de la bobina y el borde de la cáscara
1,12 después de la base de la bobina incorpora la cáscara, puede probar automáticamente la distancia entre la exposición del oído negativo del electrodo y la boca de la cáscara, y determina la AUTORIZACIÓN o el NG (no hay requisito en este dibujo de la prueba, además, debido al error de longitud de los materiales suministrados del oído polar, es éste resuelto por independientemente de si?)
1.13. ≥ 99,8% de la tarifa de la calificación de la producción
1.14. ≥ el 95% de la producción de la producción y eficacia ≥40PPM de la producción
15. La época de la operación del modelo que cambia no debe exceder 30min
3, parámetros técnicos principales del equipo
3,1 longitudes adaptantes del objectsBattery: 36 ~ 80m m, anchura de la batería: 30 ~ 70m m, grueso de la batería: 3,0 ~ 10m m. Necesite ajustar la ubicación del bloque de colocación, el tamaño del tanque de alimentación de aluminio de la cáscara.
3,2 parámetros técnicos del equipo
Parámetros técnicos del equipo
|
Artículo |
Especificaciones | |
| Parámetros técnicos | eficacia (PPM) | 40PPM |
| Tiempo auxiliar (MINUTO) /shift | 30 | |
| Tarifa del paso del producto | 99,8% | |
| Índice de grano o de movimiento | el 95% | |
| Tiempo modelo del reemplazo del producto | 30min | |
| Sistema del aire comprimido | 0.4-0.6MPa | |
| El poder total (kilovatios) | 8 | |
| Poder de funcionamiento normal (kilovatios) | 7,6 | |

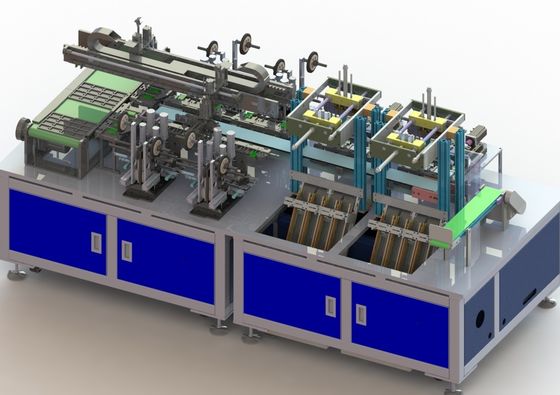

5. La descripción de las baterías principales del partsManipulator del equipo de la bandeja de la ampolla chupada para arriba en el accesorio de colocación, una colocación preliminar, instituciones alimentadoras de cinta del volumen para el pegamento, cinta en la parte inferior del mecanismo de la abrazadera de sujeción de la batería estará en la parte inferior de la presión, cinta del palillo, manipulante pegará las baterías de la cinta chupadas para arriba en la estación de la cáscara, cáscara de la batería, la cáscara con una manera de la guía de la guía del embudo. En el empuje de la cáscara en tres veces, los primeros dos para el empuje de fijación con abrazadera, el pasado para el empuje directo.
6. Energía medium6.1 la fuente de alimentación
el voltaje 6.1.1 es AC220V más/menos cambios instantáneos la monofásico del 10% debajo 0,5 s menos el de 10%
6.1.2 frecuencias 50hz + 1hz
6,2 el aire
6.2.1 Mpa 5 KGF/cm2 de la presión 0,5,
flujo 6.2.2 15 l/min
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. En
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
