Máquina que graba de la batería, litio Ion Battery Pack Assembly Line
1, introducción del equipo
Esta máquina se diseña especialmente para el proceso de pegar la cinta adhesiva después de aplanar una célula de batería cuadrada. Es conveniente para el embalaje simultáneo de 5 o varias pilas de batería después de aplanar la célula de batería con la cinta adhesiva intermedia.
| W |
H |
T |
SL |
| 80m m |
100m m |
2.5-10m m |
15m m |
3. Funciones y parámetros del equipo:
3.1. Vea la figura siguiente para la ubicación de la cinta adhesiva.
3.2. Envuelva para arriba la cinta media una vez. 2 tiras de cinta adhesiva serán atadas, y la distancia obligatoria será la distancia entre los dos extremos de la cinta adhesiva:
3.3. Ninguna burbuja después de envolver de la cinta;
3.4. Error de posición de cinta adhesiva: 1 milímetro;
3.5. tiempo del takt: 6ppm.
4. Descripción del equipo
Descripción del proceso de trabajo:

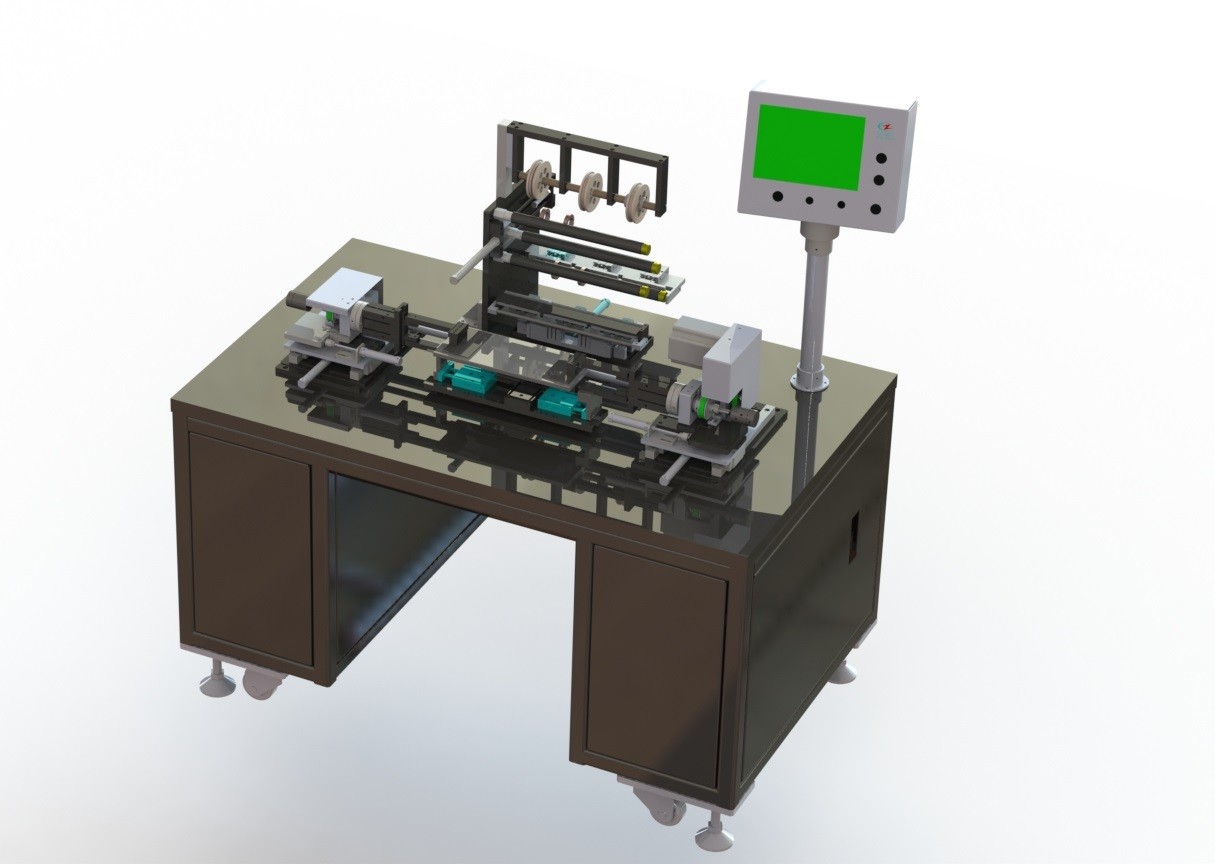

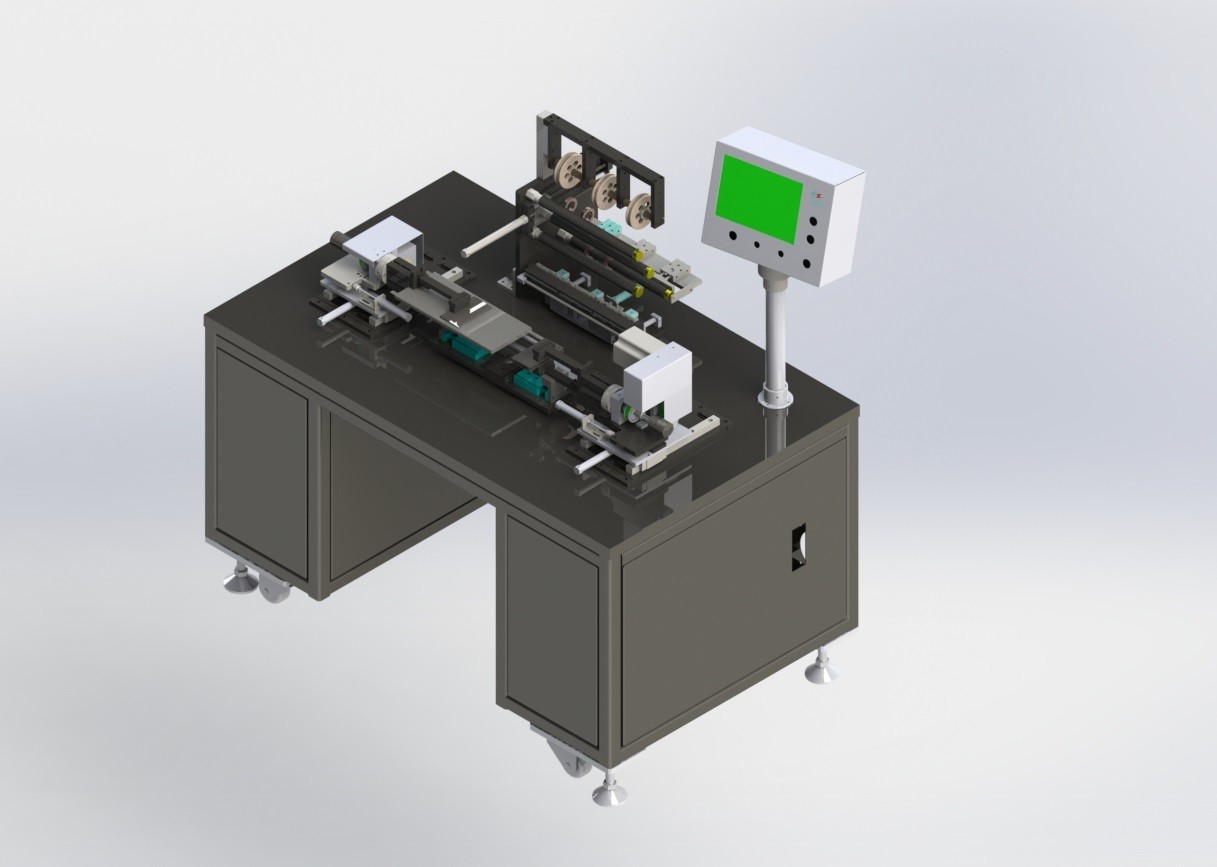

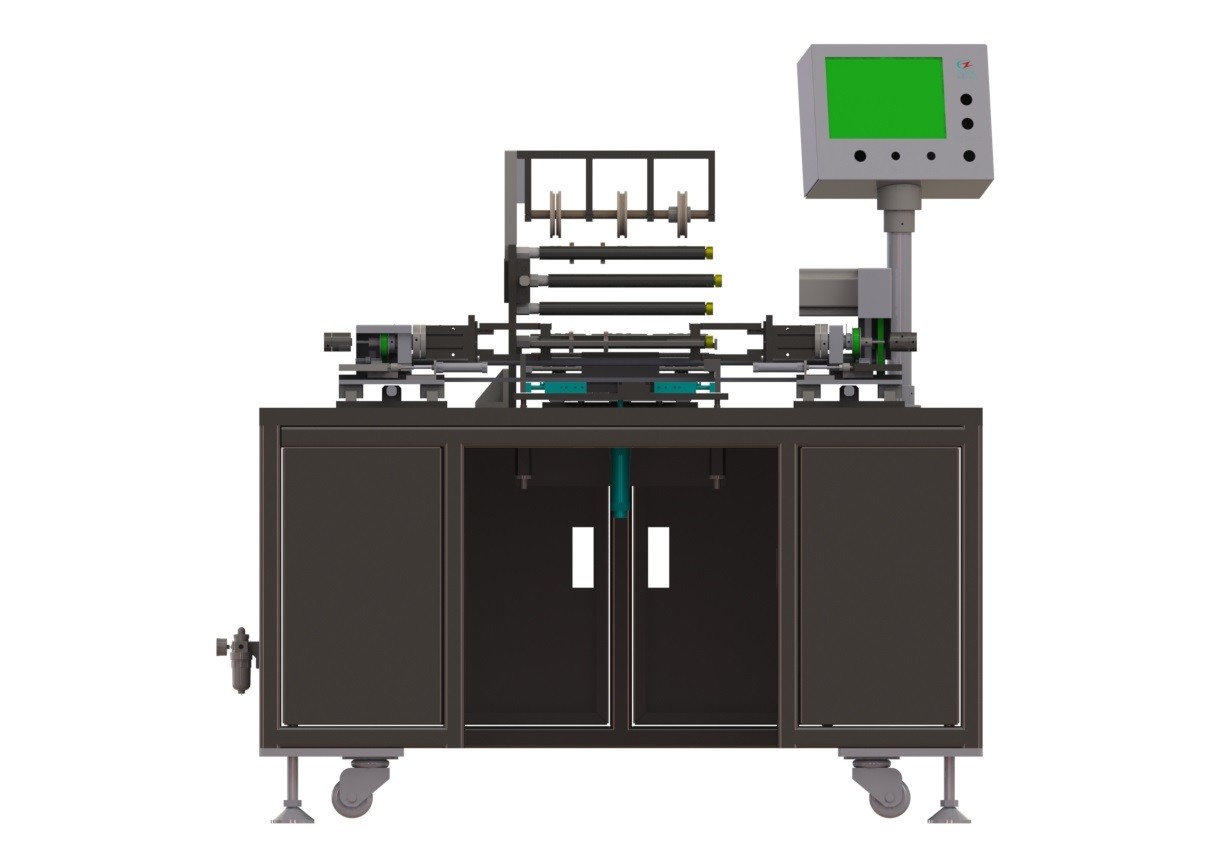

Tal y como se muestra en del cuadro 1 a la derecha, las pilas de batería aplanadas se colocan manualmente en la célula de batería que coloca la posición vacía 1, los cilindros empujan los dos lados de la célula de batería que se colocará, los fingeres de fijación con abrazadera en ambos lados se mueven hacia la célula de batería para afianzar la célula de batería con abrazadera, los movimientos enteros del mecanismo de rotación hacia la dirección de la cinta adhesiva, el mecanismo de alimentación de la cinta adhesiva pega la cinta adhesiva en la célula de batería, el motor giratorio gira a un ángulo determinado, la cinta adhesiva se hiere en la célula de batería, después de que el cortador corten la cinta adhesiva, el motor gira a cierto ángulo, y el rodillo acuciante presionó en la célula de batería pega el pegamento de la cola en la célula de batería.
4.2. Descripción del equipo principal
4.2.1. Célula que coloca y que afianza el mecanismo con abrazadera: manualmente el lugar la célula en la tabla de colocación, y el cilindro empuja la placa lateral de colocación para alinear la célula.
4.2.2, palillo el mecanismo medio de la cinta: afiance la célula de batería con abrazadera afianzando el cilindro del finger con abrazadera, pegue la cinta en la célula de batería, gire el motor para enrollar la cinta en la célula de batería, corte la cinta con el cortador de cinta, gire el motor otra vez para fijar el ángulo, y presione el rodillo para pegar la cinta de la cola en la célula de batería.
4.2.3 cinta adhesiva que pega el mecanismo: Dos rollos de cinta adhesiva se pueden colgar en el rodillo voladizo, y las funciones de la cinta que alimentan y que cortan se pueden observar a través de la cinta que afloja el mecanismo, el mecanismo de alimentación de la cinta y el mecanismo del corte de la cinta.
4.2.4. Mecanismo del capítulo: estructura soldada con autógena 4040 cuadrados con buena fuerza. El embase se hace de la placa de acero gruesa de 25m m con la superficie plateada cromo.
4.2.4. Mecanismo de funcionamiento: El interfaz de la operación de la pantalla táctil se adopta, con el interfaz claro y hermoso de la operación. Hay botones de la parada de lanzamiento, de emergencia, manuales y automáticos.
4.2.5. Mecanismo de la caja de control: la máquina internamente se proporciona un tablero eléctrico independiente, e internamente se equipa de los componentes de circuito de poder tales como interruptor de la salida, la fuente de alimentación estable de DC, PLC para el control, retransmisión, dispositivo de control de motor, la conexión del etc. con el exterior será hecha por los conectores y los bloques de terminales. El PLC adopta el omron. El techo del cable de transmisión está perforado. Los cables y los tubos de aire entre el otro equipo serán atados con alambre e instalados tubos en la partición más baja.
5. Configuración de equipo
| NO. |
composición del sistema |
Configuración de sistema |
Cantidad |
| 1 |
Sistema del estante |
|
1 sistema |
| |
|
Estructura esquelética soldada con autógena |
1 |
| |
|
Substrato (galjanoplastia de la placa de acero) |
2 |
| 2 |
Sistema manual de la alimentación y de colocación |
|
1 sistema |
| |
|
Alimentación colocando el mecanismo |
1 |
| 3 |
Cinta que pega el mecanismo |
|
1 sistema |
| |
|
Cilindro - SMC |
6 |
| |
|
Plata carril-superior de la guía linear |
4 |
| 4 |
Afianzando con abrazadera y mecanismo de rotación |
|
2 sistemas |
| |
|
Cilindro - SMC |
10 |
| |
|
Plata carril-superior de la guía linear |
4 |
| |
|
Motor-Handelberg |
1 |
| |
|
Correa síncrona |
2 |
| 5 |
Sistema operativo |
|
1 sistema |
| |
|
Pantalla táctil |
1 |
| 6 |
Sistema de control |
|
1 sistema |
| |
|
Omron PLC |
1 |
6. Compromiso de la cooperación
1. Nueva promesa del equipo
Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.
2. Compromiso de la confidencialidad
Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.
3. Compromiso del servicio post-venta
(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;
(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh
(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
