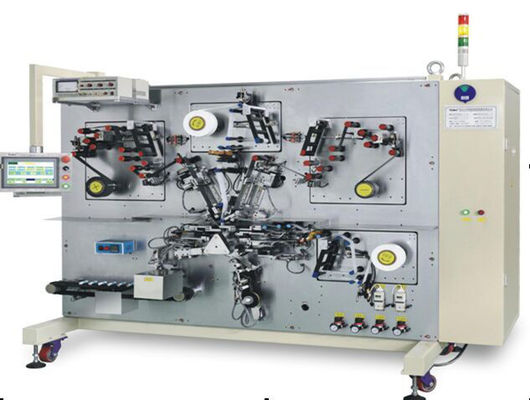

Descripción de la función del dispositivo del I.

Esta máquina se utiliza principalmente para enrollar la célula de batería de ión de litio cilíndrica. El proceso de trabajo es como sigue: los pedazos y el diafragma positivos y negativos del electrodo se desenrollan activamente, respectivamente a través del control de tensión, del dispositivo del retiro de polvo y del dispositivo de la corrección de la desviación (con la función de rectificar la desviación antes de la bobina), el diafragma tiene la función de quitar electricidad estática, la parte de enrrollamiento se introduce y se hiere según los requisitos del proceso, y se pega la cinta de la terminación. Los productos finales se esconden automáticamente después de escariar, con la función del agujero caliente, con la detección del cortocircuito y la eliminación del producto defectuoso, los buenos productos se entrega a la tabla de la colección, realizando el proceso de enrrollamiento automático.

1. Placas positivas y negativas

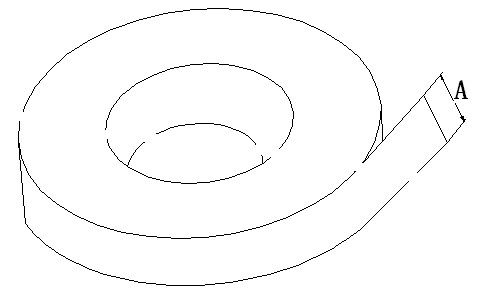

(1) tolerancia de rajar amplio

: dentro 0.1m m

desviación de la dirección de capa de la anchura

Grueso: dentro del 2%

forma de onda, doblando y deformándose

Ninguna forma de onda (defectos de superficie del extremo del finger), deformándose (después de cortar el rizo del pedazo de polo de la pieza),

Error de doblez serpentino: el error de doblez serpentino de la longitud del elemento del polo es menos de los 0.3mm/1m.

(4) la correa de la conexión será hecha de la cinta roja o verde con los colores obvios para probar, y la sola bobina será descargada en el lugar de enrrollamiento.

(5) marca final:

La señal que el material usado como se consume la voluta original y la pieza sin recubrimiento del terminal será más el de 1m.

2, el diafragma

(1) tolerancia de la anchura de corte: dentro de ±0.05mm

(2) forma de onda, doblando, juicio visual de la forma del dobladillo de productos defectuosos excepto.

(3) marca final: marque el final, para hacer la señal consumida, puede ser marcado en verde o negro.

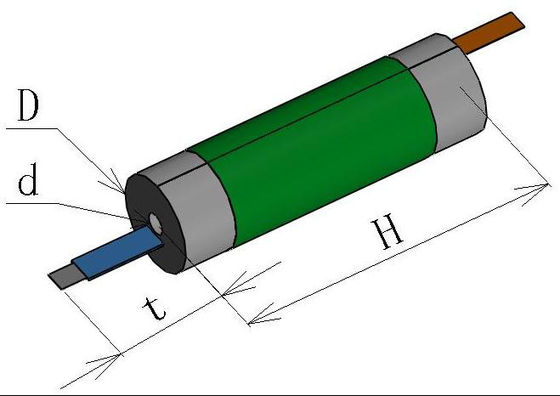

3. Especificación de la base

especificaciones

Tamaño (milímetros)

Diámetro D

16 ~ 32

Altura H.

40 ~ 65

Diámetro d del poro

La phi es 3,5

Mismo oído expuesto

25 o menos

Mismo número del oído

4 o menos

4. Exactitud de enrrollamiento (materiales cumplir los requisitos de 2,1 y 2,2)

1) ± 0.3m m del error de alineación del final del diafragma;

2) el error de alineación de la cara del extremo de la hoja del polo es ±0.3mm;

3) el error de la altura de la célula es menos de 0.6m m.

Iv. capacidad de producción (excepto factores del no-equipo)

Cuando la longitud de la cuchilla es menos de 700m m, la eficacia de la producción de 18650 no es menos que 24-26pcs/min;

La eficacia de la producción de 26650 no es menos que 15-18pcs/min

La eficacia de la producción de 32650 no es menos que 10-11pcs/min

Tarifa del paso del producto: tarifa casada el ≥97% del ≥99%

Características del equipo del V.

1. La posición del cambio adopta el principio de motor servo y de divisor para conducir la placa giratoria, con la colocación exacta y la velocidad rápida de la producción;

2. La aguja de enrrollamiento adopta la aguja de tracción unilateral de la aguja avanzada de la dos-mitad, que puede mejorar la velocidad del viento;

3. Es muy conveniente cambiar las agujas. Las agujas rodantes se pueden cambiar en cinco minutos y produjeron normalmente.

4. Estructura del carril de la diapositiva del uso para enrollar todas las piezas, y para caber la liquidación bien;

5, pueden ser convenientes para 16 - 32 el tamaño, anchura aplicable entre 45-70m m, apenas necesita cambiar el clip material y cambiar los parámetros puede ser más conveniente.

1, la máquina está resbalando, reaprovisionamiento y operación más convenientes y seguros;

2, placa positiva, negativa, el desenrollar automático del diafragma y rectificación, tensión con control proporcional de la válvula, la tensión se pueden controlar en secciones

8. La detección del cortocircuito será probada por la institución de prueba del cortocircuito. La prueba y la descarga serán terminadas en una vez.

9. La rectificación de la desviación se cambia para adoptar método de rectificación integral. El método de control de la detección de borde material es más razonable en el diseño, más exacto en el juicio y más rápido en la rectificación de la desviación

10. Hay un dispositivo del retiro de polvo en el pedazo de polo que desenrolla y que corta el extremo;

11. Pare la cinta rodando, no fácil doblar;

12. Adopte los materiales y el transporte mecánicos de la correa para evitar la colisión de la célula eléctrica;

13. La caja eléctrica está a la derecha de la devanadera, y la conexión entre el lugar que esconde y el procedimiento de trabajo siguiente no se afecta;

14. Interfaz amistoso, operación fácil y mantenimiento simple.

Vi. composición del equipo

1) mecanismo de bobina del diafragma (dos sistemas):

La bobina del diafragma es fijada por el eje mecánico de la extensión, que es colocado por el lado de la referencia de la cara del extremo interno del diafragma. El motor servo se utiliza para conducir directamente, y los controles de programa el desenrollar automático.

2) mecanismo de la tensión del diafragma (dos sistemas):

Adopte el rodillo del oscilación, impulsión baja del cilindro de la fricción; Añada el eliminador electrostático del diafragma.

La presión exacta que regula los controles proporcionales de la válvula que trabajan la tensión, la tensión se puede controlar en las secciones, 0-500kpa;

3) mecanismo de la corrección el desenrollar y de la desviación del pedazo de polo (dos sistemas + dos sistemas):

La bobina del material de hoja del polo es fijada por el eje mecánico de la extensión, y la hoja del polo es colocada por el lado de la referencia del interior, que hace el reaprovisionamiento de combustible conveniente y rápido. El motor servo se utiliza para conducir directamente, y los controles de programa el desenrollar automático.

La bobina del material de hoja del polo está conectada con el motor servo de rectificación a través del tornillo de la bola, según la señal del sensor de rectificación exacto, la rectificación automática total, asegurando la posición baja del borde de la hoja del polo.

4) mecanismo de la tensión de la hoja del polo (dos sistemas):

Adopte el rodillo del oscilación, impulsión baja del cilindro de la fricción;

La presión exacta que regula los controles proporcionales de la válvula que trabajan la tensión, la tensión se puede controlar en las secciones, 0-500kpa;

5) dispositivo del cepillo del polvo del pedazo de polo (dos sistemas);

La ruta que viaja de la placa de polo se equipa de un dispositivo de limpieza del polvo de doble cara para evitar que el polvo sea chupado en la célula de batería.

6) dispositivo del recortes del polo (dos sistemas);

El cilindro acorta el pedazo de polo y el extremo del pedazo de polo es llevado en la parte de enrrollamiento por el tornillo de posicionamiento.

Ventaja de poste adentro y partido del desarrollo del polo, velocidad estable, posición exacta, ningún polo del daño; Error de pole position ±1mm

7) dispositivo del corte del polo (dos sistemas),

El corte de poste adopta las tijeras para asegurar el extremo plano del polo;

Asegure las rebabas menos de 0.03m m; La vida eficaz del cortador es ≥2 millón de veces

8) dispositivo de enrrollamiento (un sistema):

La aguja de enrrollamiento adopta el método unilateral del dibujo de la aguja avanzada de la dos-mitad, que puede mejorar la velocidad del viento y ahorrar el espacio exterior del equipo.

La aguja de enrrollamiento adopta la estructura lateral doble de la ayuda, la transmisión es estable, garantiza la producción de enrrollamiento; La aguja que arrolla pulsa ≤0.10mm en el caso de la tensión

El motor de enrrollamiento se fija relativamente, y el poder se transfiere a la aguja de enrrollamiento a través del sistema del engranaje de hacer el equipo más estable.

Añada la función del agujero de la agitación con la aguja

9) dispositivo del cambio (un sistema):

La posición del cambio adopta el principio de motor servo y de divisor para conducir la placa giratoria.

La estación tiene la función del apagón y el de autoretención, que asegura la operación confiable del equipo.

El diafragma fue cortado con un cortador de la montaña.

11) dispositivo adhesivo (un sistema):

Adopte el método rodante, adáptese para pegar una correa ancha, buena estabilidad, no fácil doblar la correa;

12) esconder el dispositivo (un sistema):

La manera de usar la mano mecánica para llevar a cabo la célula eléctrica para cortar el material, evita la célula eléctrica para topar;

Alcance el péndulo del manipulante, el estiramiento, la garra y otras acciones, la realización de la batería automática en la línea del transportador de correa;

13) producto final que transporta el dispositivo (un sistema):

El mecanismo de medición Lapped se adopta para medir el cortocircuito, que reduce con eficacia el juicio erróneo. Añada la descarga del cortocircuito después de prueba

El cortocircuito, el oído perdido del polo, el pedazo de polo defectuoso y otros productos incompetentes se quitan a la caja del pedazo;

La célula calificada es transportada a la tabla de recogida por la correa;

14) sistema de control (un sistema);

Interfaz chino de la operación, interfaz amistoso, operación simple;

El sistema de alarma es perfecto y tiene la función del autoexamen.

Tiene la función de cortar la cuenta del cortador de la rebanada del polo, la cuenta de la producción y la alarma para exceder épocas preestablecidas.

Instalaciones favorables

1) Tamaño total: 2400L*1500W*2100H (desplazamiento incluyendo de la barra antropomecánica)

2) fuente de alimentación: poder monofásico de AC220V 50AHZ: 10KW

3) peso del equipo: 3000kg

4) Fuente de aire requerida: 5~7 KGF /cm, 100 l/min;

5) gases anticorrosivos, líquidos y gases explosivos.

6) La parte que sopla se separa del trío de la fuente de aire.

7) el ruido del equipo debe cumplir los requisitos de los estándares del diseño y de la higiene de la empresa industrial tj36-79, y el ruido no excederá 80dB (a) (gb3096-82 estándar nacional). El ruido del equipo se mide en una distancia del 1m del equipo y no es mayor que 75dB durante la operación ociosa y 85dB durante cortar y la carga.

Compromiso de la cooperación

1. Nueva promesa del equipo

Nuestra compañía garantiza que las mercancías proporcionadas a los clientes son equipo a estrenar, completo e inusitado.

2. Compromiso de la confidencialidad

Nuestra compañía promete que sin el permiso escrito de ningún partido, de los dibujos relacionados del otro partido, de la información técnica, de los secretos comerciales de la información del negocio y de otro sector y de los secretos técnicos no debe ser escapado a los terceros de ninguna manera.

3. Compromiso del servicio post-venta

(1) dos meses a partir de la fecha del envío del equipo, el partido B es responsable de faltas no humanas en una garantía oportuna y libre en el plazo de un año (cuando el equipo es culpable, el personal de servicio post-venta responderá en el plazo de 2 horas después de recibir la notificación. Según la situación, los personales deben existir en el plazo de 48 horas. Ningunas más adelante de 60 horas, asegurar la continuidad de la producción del comprador;

(2) después de que el equipo haya pasado el período de garantía, si hay un problema, los dos partidos comunican y se ocupan de él. En caso de necesidad, enviarán los personales de las después-ventas para repararlo, y solamente el coste será cargado. Zh

(3) durante el período de garantía estipuló en el contrato y el acuerdo técnico firmado por los dos partidos, la compañía proporcionará una garantía para los problemas de la calidad que no son causados por daño humano durante el uso normal de nuestros productos.
