1. Productos y materiales convenientes para el equipo

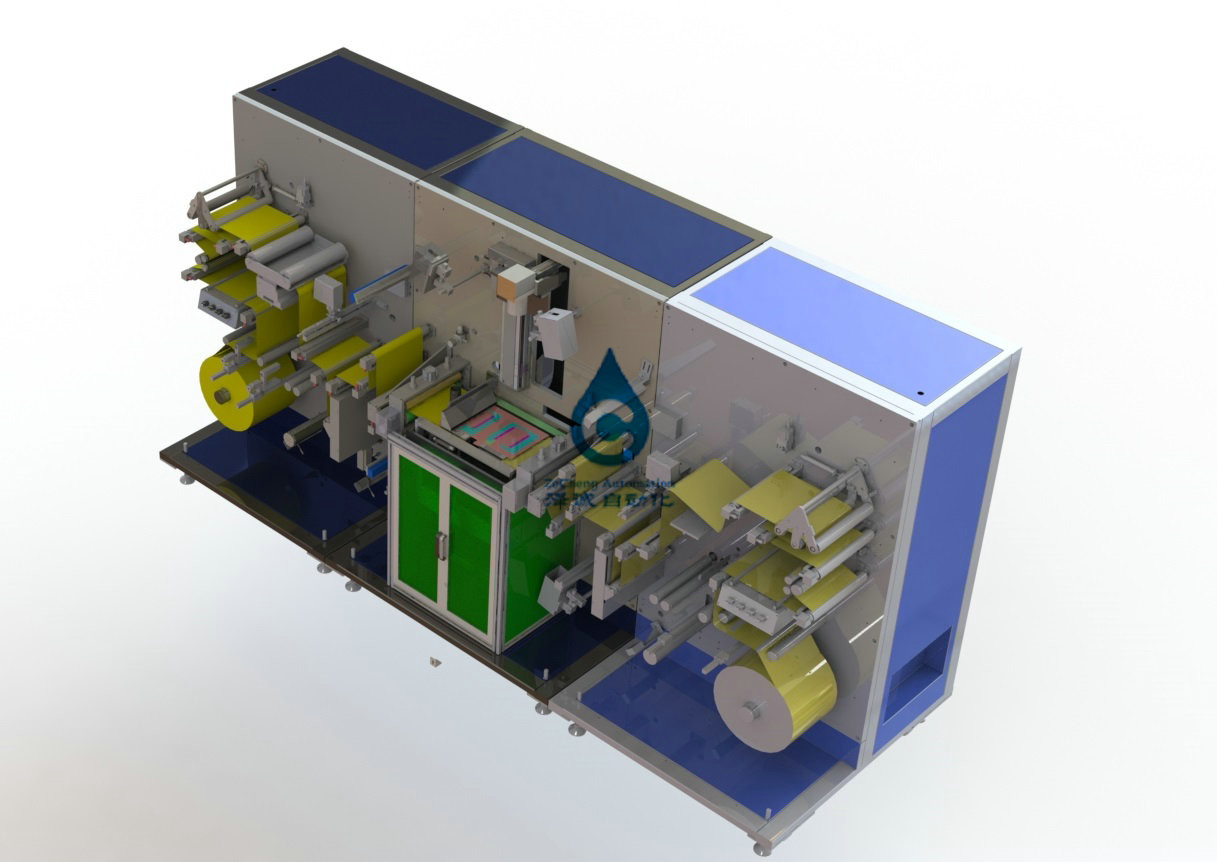

1.1. El dispositivo termina el proceso de la laminación o del enrrollamiento del oído del corte del polo del laser de la rebanada del polo de la batería de ión de litio. El polo artificial del rollo que rodaba el eje inflable instalado al dispositivo, el dispositivo puso automáticamente el volumen, rectificando el mecanismo del proceso rodante para continuar el ajuste automático, y controla la tensión del pedazo de polo a través del sistema de control de la tensión, mecanismo servo será transportado a la ubicación de la placa del corte del laser, el laser será extremadamente formación del oído, cortando con la calidad y la dimensión de superficie de la placa de la detección del CCD, posición del defecto al logotipo del palillo;
| Material |
Alimentación manera |
Longitud de hoja material (milímetros) | Anchura material (milímetros) | Grueso del material (μm) |
El diámetro más grande (milímetro) |
El diámetro interno (milímetro) |
||
| Gama de tallas | Gama de tallas | tolerancia | Gama de tallas | tolerancia | ||||
| Placa positiva | bobina | --- | 100-300 | 0,1 | 100~280; | 3 | φ400 | φ 76,2 |
| Placa del cátodo | bobina | --- | 100-300 | 0,1 | 100~280 | 3 | φ400 | φ76.2 |
1,3 requisitos materiales
1.3.1. El error el rebobinar de hoja del polo es menos que ±1mm
1.3.2 el error de doblez de serpenteo de la hoja del polo es menos de los 0.3mm/m
1.3.3 la diferencia del grueso de las rebanadas del polo es menos que 5um
2. Dimensiones externas del equipo:
2,1 tamaño total: W3800×H2000×D1400 (para la referencia)
2.2. Peso del equipo: 2000Kg;
3, los parámetros técnicos
3,1, material que alimenta, corrección automática de la bobina de la hoja; Rectificación de error: +/- 0,1 milímetros
3,2, ajuste automático, bobina automática, error de enrrollamiento es +/- 1,0 milímetros;
3,3, hoja de corte del laser eran extremadamente oídos, pueden ajustar automáticamente el espaciamiento del polo. Después de cortar la altura de las rebabas es menos de 0,005 milímetros, mismo error de posición del corte del oído: menos que +/- 0,2 milímetros, el tamaño del error del oído del polo: +/- 0.2m m
3,4, cortando velocidad: 800-1200mm/s
3,5, tensión automática, control de tensión en 0.1-1.5Kg, ajustable; El error relativo es el 5%.
3,6, reserva la posición de la función de calidad del polo de la inspección del CCD y la posición del etiquetado automático;
3,7, polvo del cepillo, función de la absorción del polvo;
3,8, recogida de residuos automática y función el cortar;
4, requisitos para las condiciones de trabajo del equipo
4,1, fuente de alimentación: AC220V monofásico 3.8kva, gama de fluctuación del voltaje: ± el 10%;
4,2, aire comprimido: 0.4-0.6mpa;
4,3, temperatura ambiente: 20-35℃;
4,4, humedad relativa: 30-55% HORA;
4,5, limpieza ambiental no serán más bajos de 100.000;
4,6, ningún gas corrosivo, líquido, gas explosivo en sitio.
Compromiso
1. Nueva promesa del equipo
Nuestra compañía garantiza que todos los componentes del equipo estarán en totalmente nuevas condiciones, ningunos utilizó componentes.
2. Compromiso confidencial.
Nuestra compañía promete que sin el permiso escrito, toda la información técnica y la información del negocio del cliente no serán escape a ningunos terceros.
3. Compromiso del servicio post-venta
Nuestra compañía proporciona la garantía de un año para comenzar a partir de la fecha de la prueba de aceptación del sitio, el coste de mantenimiento se exime durante el período de garantía, las piezas que llevan del equipo y las piezas dañadas por uso o la fuerza incorrecto de majeure se excluyen de garantía. Si el equipo ocurrió reparación de la disfunción y de la necesidad del vendedor después del expirado de garantía, el coste negociado por ambos lados.
