Prensa caliente para la batería de litio del fosfato del hierro, Li Ion Battery Manufacturing Equipment
descripción de 2.1.1 funciones

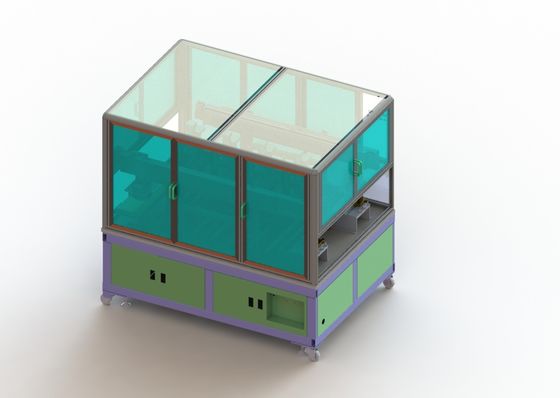

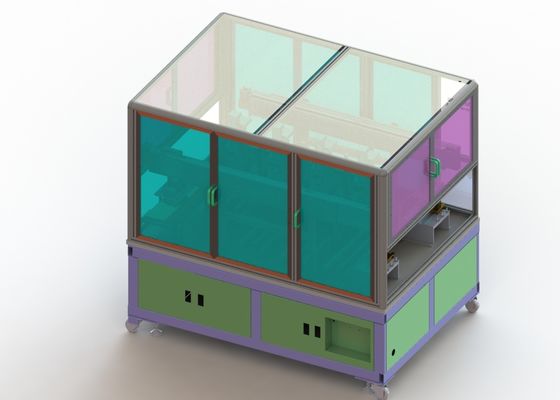

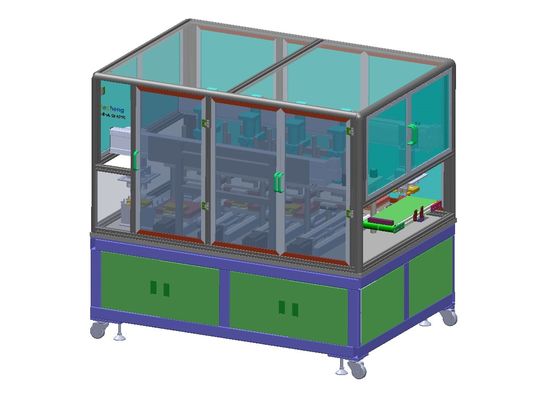

La prensa de planchar caliente adopta la línea recta tipo de 4 estaciones, principalmente incluyendo la mano mecánica que alimenta y que descarga, presionando caliente automático, el prueba del hola-pote y el otro función. El sensor en el lugar detecta el alzamiento para arriba de la célula de batería después de que el producto exista, y la célula de la laminación se ase y se pone manualmente en la estación el presionar caliente. El presionar caliente dura según el tiempo determinado, y se conduce la prueba del hola-pote después de que se acabe el presionar caliente. Refiera al plan de la disposición como sigue:
introducción 1,3 de funciones principales

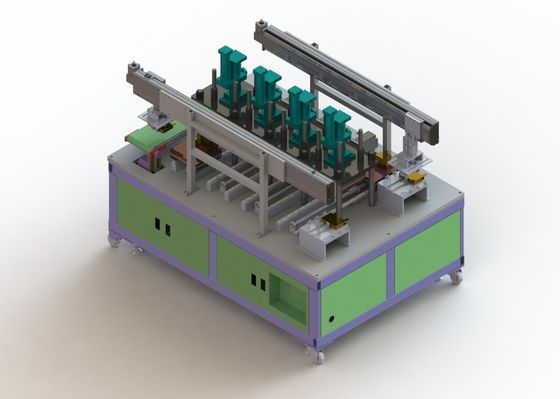

1) la línea de una sola capa de la logística se utiliza para alimentar: la máquina que lamina pone automáticamente una sola batería en una plantilla de la logística, y el manipulante de trasplante de carga ase la batería y la pone en un mecanismo acuciante caliente;
2) mecanismo acuciante caliente: calefacción de la presión de la célula eléctrica;
A) el presionar caliente: el presionar caliente sin la plataforma;
B) paralelismo entre las placas acuciantes superiores y más bajas: ≤±0.05mm;
C) en curso de presionar caliente, tiene la función del ajuste de la temperatura. La temperatura el presionar caliente se puede ajustar dentro de la gama de temperatura normal a 130℃. La precisión del ajuste es 1℃, y el error evidente de la temperatura es ≤1℃.In el proceso de producción continuo, la temperatura caliente de la presión se controla dentro de ±3℃;
3) prueba del hola-pote: realice la prueba del hola-pote bajo presión durante el proceso el presionar caliente.
A) voltaje 0 ~ 1000V ajustable, 0 de la prueba ~ 1000V ajustable, exactitud 1V, gama actual 0 ~ 10mA, exactitud actual 1mA, tiempo 0 ~ 999s del voltaje de la salida de la prueba ajustable;
B) el valor actual y el valor del voltaje se pueden alimentar de nuevo al sistema del PLC al mismo tiempo para asegurar la exactitud del juicio del cortocircuito. El equipo tiene la función de la discriminación del NG y de la AUTORIZACIÓN;
C) después de la prueba del cortocircuito, el manipulante de descarga pondrá los productos incompetentes en el área inútil para el tratamiento manual, y los productos calificados serán puestos en la línea siguiente de la logística;
1,4, lista de configuraciones de dispositivo primarias
| NO. | Nombre | Cantidad | Unidad | Observaciones |
| 1 | Bastidor y cubierta | 1 | fije | |
| 2 | Mecanismo de prensa caliente superior | 4 | fije | |
| 3 | Arriba y abajo de mecanismo de la carga | 2 | fije | |
| 4 | Caliente apriete para mover el componente | 4 | fije | |
| 5 | Línea del transportador | 2 | fije | |
| 6 | Sistema de control eléctrico | 1 | fije |
2.1.5 equipo parameters1 técnico. Parámetros del equipo de base
1) poder total: ≤50KW;
2) fuente de alimentación: AC380 el V±10% 50HZ, sistema de cinco cables trifásico;
3) aire comprimido: ≥ 0.5mpa, flujo ≥12m /h de la presión;
4) peso del equipo: ≤ 2,0 toneladas. Carga de tierra: 650kg/㎡;
5) tamaño total: (longitud) 2000* (anchura) 1400* (altura) 2200; (para la referencia solamente, específico en clase);
6) color del aspecto: según tablero del color del partido a;
7) eficacia del equipo: 5PPM (eficacia de operación automática del equipo, excepto otros factores);
8) el índice móvil del ≥ el 99% del equipo;
9) ≥ el 98% de la producción de producto;
3. Sistema de control eléctrico
1) el módulo de colocación y el módulo del IO controlan el movimiento del eje y del cilindro de la máquina. El sistema se equipa de la función de la anti-tardanza para reducir el daño de equipo causado por el misoperation de los personales.
2) el módulo del puerto serie de las reservas del dispositivo e interfaz del módulo de Ethernet, recoge la información necesaria por el dispositivo, y las reservas la función de dispositivos de por aguas arriba y rio abajo de conexión
