1. Descripción de la función:
El horno zc-zd6 tiene un interno de acero inoxidable, y cada estudio trabaja independientemente. El trabajo de la calefacción, el limpiar con la aspiradora y de la aireación en un modo automático de la circulación. La época de cada sección de trabajo es fijada por la pantalla táctil. El horno adopta el sistema de control del PLC, operación de la pantalla táctil, calefacción de la ráfaga, disipación de calor. El tiempo de calentamiento es corto, el tiempo de la disipación de calor es rápido, el efecto de la preservación de la presión es bueno. Métodos de calefacción: radiación térmica, conducción de calor, intercambio de calor, convección de calor
2. Estructura del horno:
1) el equipo es compacto y razonable en la estructura, hermosa en aspecto y ocupa poco espacio.
2) el equipo es simple actuar, no se requiere ningún entrenamiento profesional, y los trabajadores pueden dominarlo fácilmente.
3) El equipo adopta la válvula de control del texto, vacío que bombea y el relleno del nitrógeno, que tiene eficacia alta, ahorra personales y proporciona buen funcionamiento de producto.
4) el equipo se divide en las tres capas superiores, medias y más bajas, trazador de líneas de acero inoxidable 304 gruesos, resistencia de 3m m a la corrosión fuerte, solo control de la sola puerta, sin afectarse.
5) el dispositivo se equipa del echador móvil universal, que puede ser movido fácilmente cuando se desplaza el dispositivo.
3. Parámetros técnicos del equipo:
1) temperatura del horno: temperatura ambiente ~ 150℃ (puede ser fijado).
2) Dimensiones totales del horno: 1280 x 1140 x 1900 milímetros
3) especificación del tanque: × 660 (anchura) ×750 (profundidad) 330 (altura) milímetro.
4) Voltaje de funcionamiento: 380V/AC, solo control del circuito de la caja.
5) poder total del horno: 8KW.
6) error de la temperatura del tanque: ±2℃ (ninguna carga).
7) Tiempo de calentamiento: 1 hora para la estabilización de la temperatura de la base sin carga.
8) temperatura superficial: cuando el equipo funciona en 120℃, el ≤40℃ superficial.
9) control de la temperatura principal de calefacción: error de la temperatura de la exhibición dentro de 1℃.
10) Control de calefacción de la calefacción principal: al calentar, el interruptor de seguridad se fija a 150℃.
11) compruebe la uniformidad de la temperatura en 8 puntos dentro del tanque antes de que el equipo salga de la fábrica, y la temperatura del tanque y de la exhibición se puede controlar dentro de ±2℃.
12) incluyendo el sistema de circulación del viento, capaz de la programación del proceso y del control automático.
13) con la función da alta temperatura de la alarma, automática sobre alarma de la temperatura.
14) material desecante del marco: placa en frío gruesa de alta calidad.
15) secado de los materiales de la cámara: todos hicieron del acero inoxidable 304 gruesos de 3m m.
16) dispositivo de control eléctrico: controlado por la retransmisión de estado sólido, hecha de accesorios eléctricos calificados.
17) con la función automática de la protección del apagón, la alarma de sobrecalentamiento automática y la alarma baja del vacío.
4, ejemplo de proceso: (tipo de respiración: aire-aire - aire… hasta el final alrededor)
A través del ajuste de la calefacción del horno, del tiempo de calentamiento/de la temperatura, del vacío que bombea, del aire seco y de otros parámetros por la pantalla táctil, el PLC termina automáticamente las funciones siguientes: relleno permanente de bombeo de relleno permanente de bombeo del aire seco del → del → del vacío del → del aire seco del → del → del vacío (ciclo repetido); El sistema de alarma de sobrecalentamiento y ultrasónico puede desconectar automáticamente el cuerpo de calefacción. El proceso de la operación se puede fijar según los requisitos reales del cliente
5, condiciones:
1) temperatura: -30℃~70℃.
2) humedad: debajo del 75%.
3) sitio: ninguna contaminación e interferencia electromágnetica no fuerte.
Nota: el comprador proporcionará el gas o el nitrógeno seco, vacío y aire comprimido sobre 5.5bar

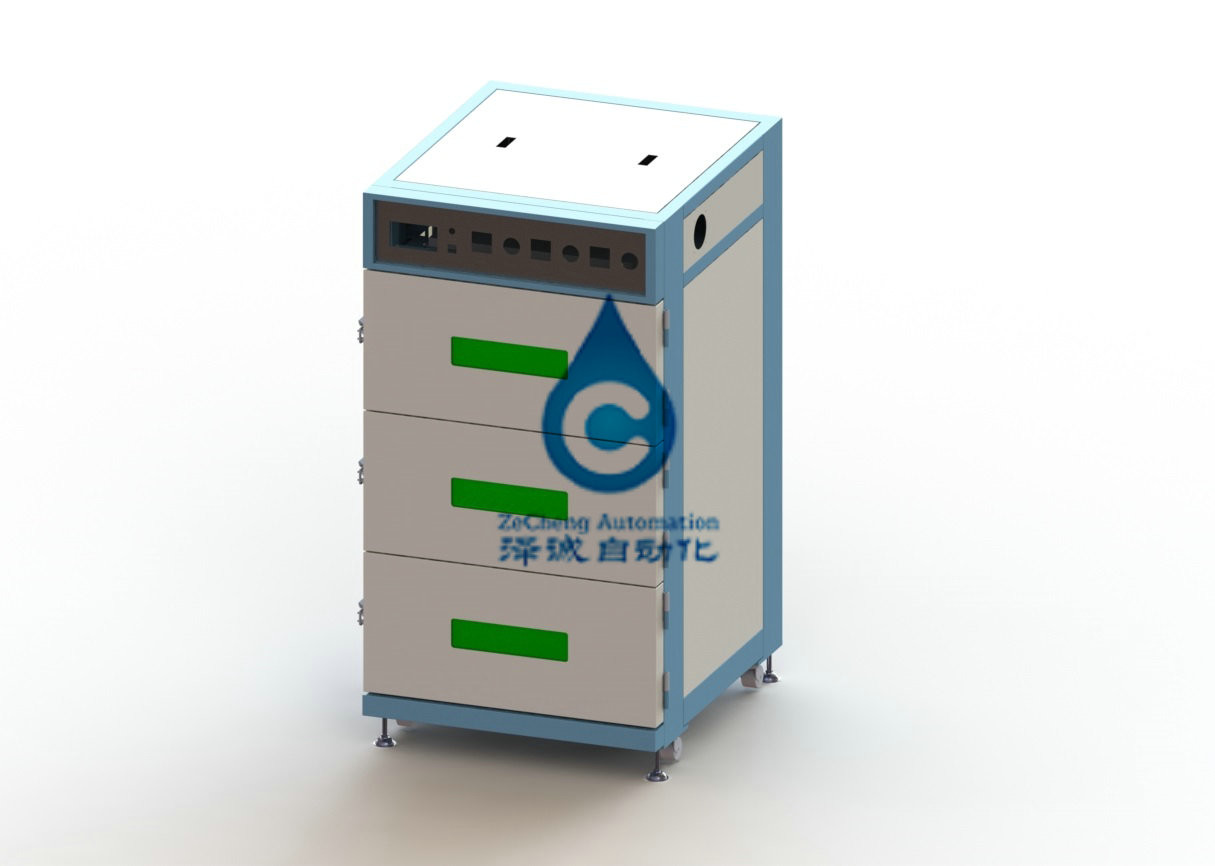

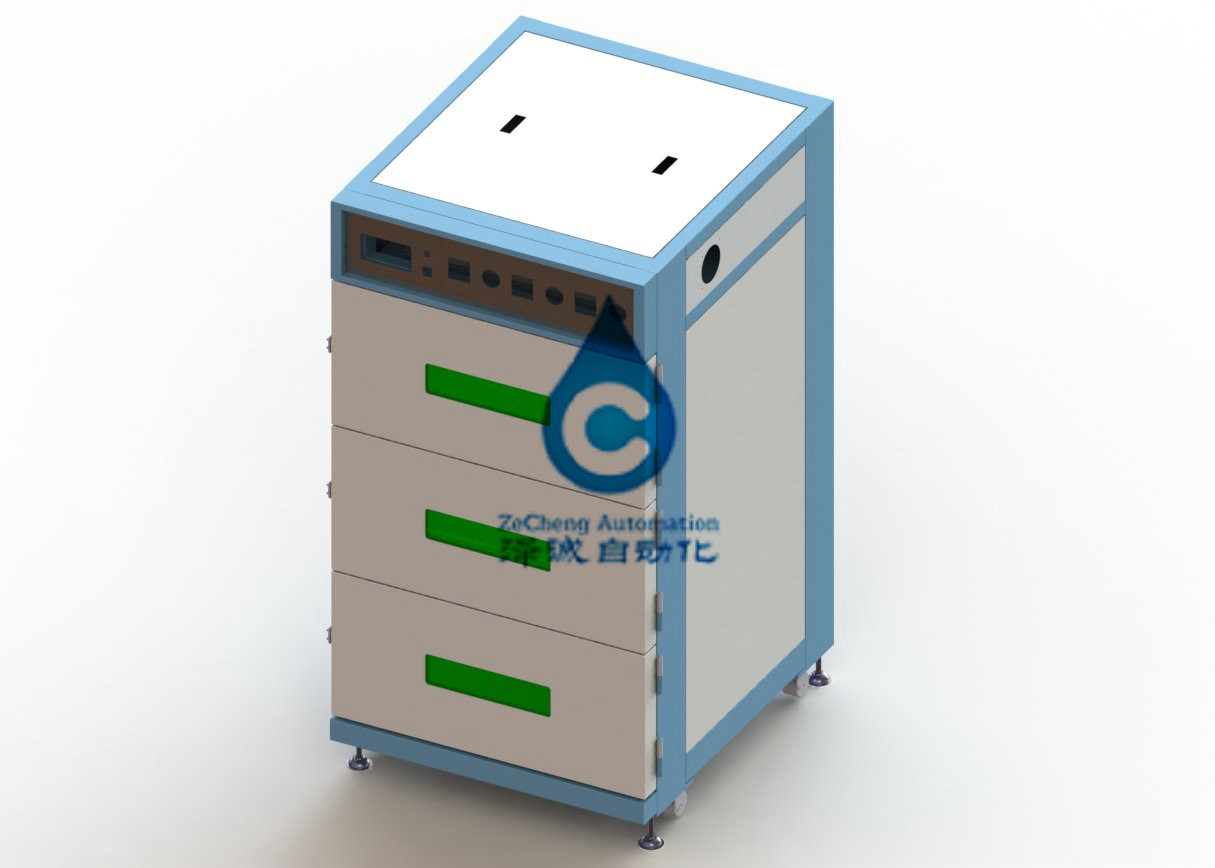

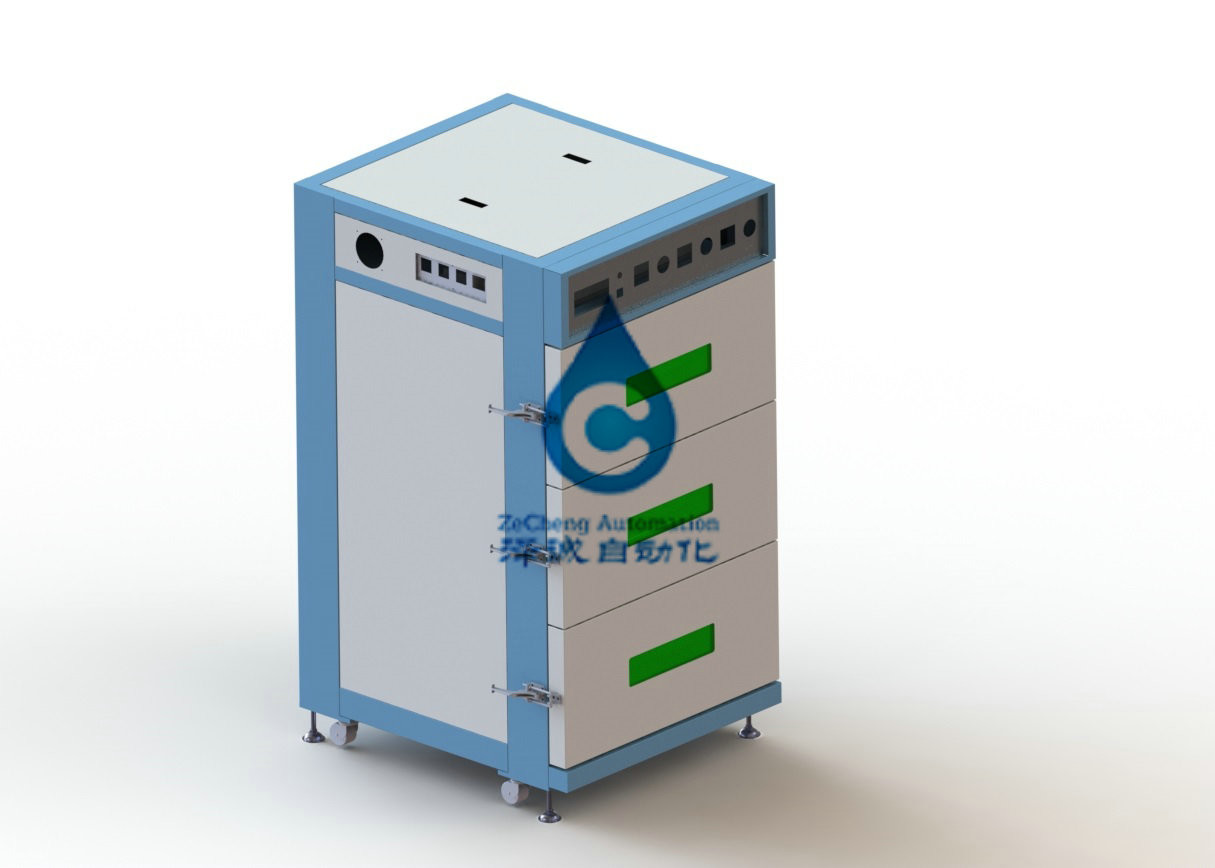

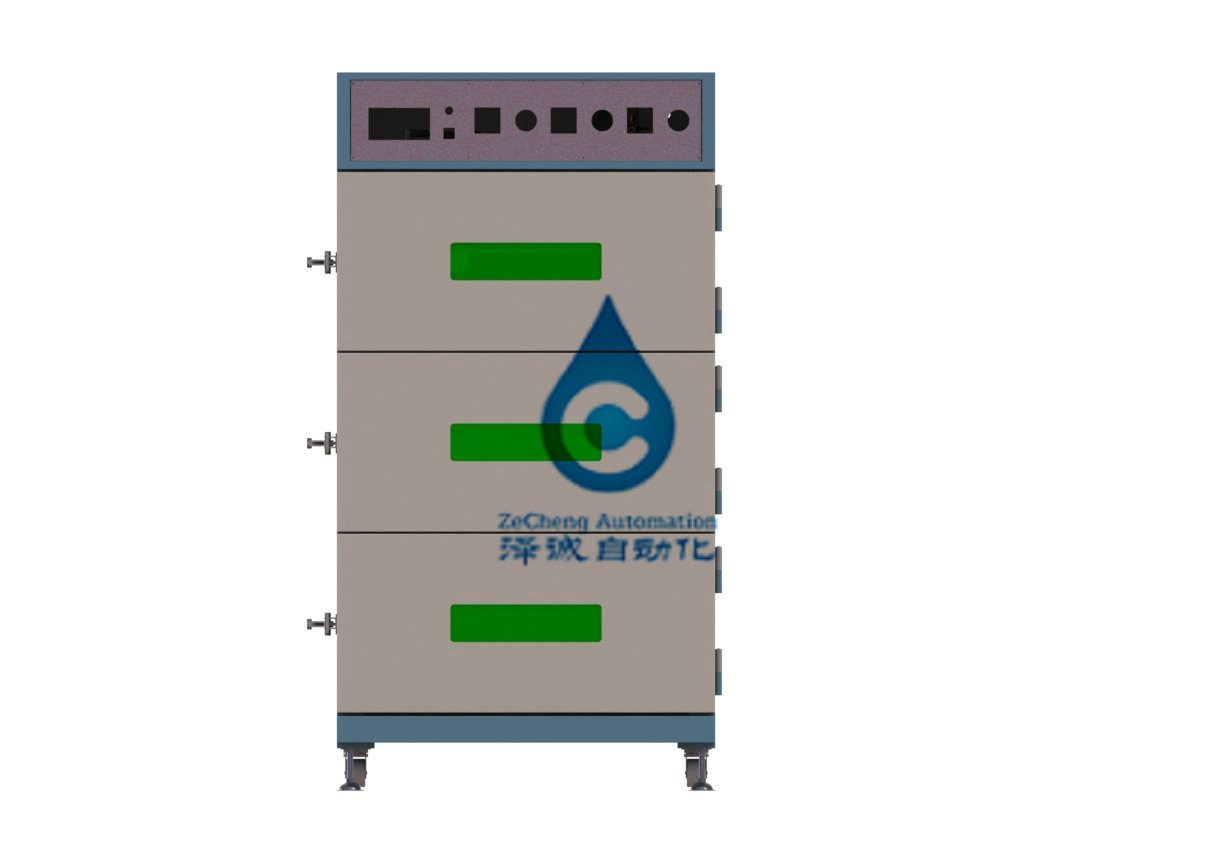

Anexo 2: diagrama esquemático del equipo (lado del plan 1 del gabinete eléctrico, de la fan en la parte posterior del equipo)
Especificación del tanque: 660 (anchura) ×750 (profundidad) ×330 (altura) milímetro
Dimensiones: 1280 x 1140 x 1900 milímetros.
