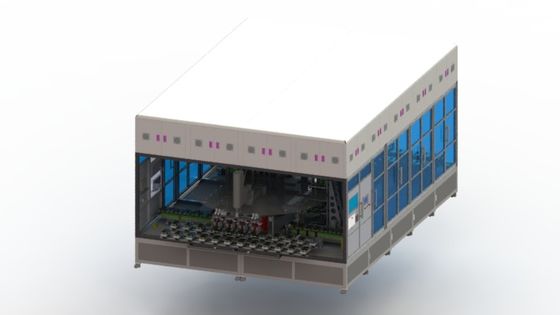

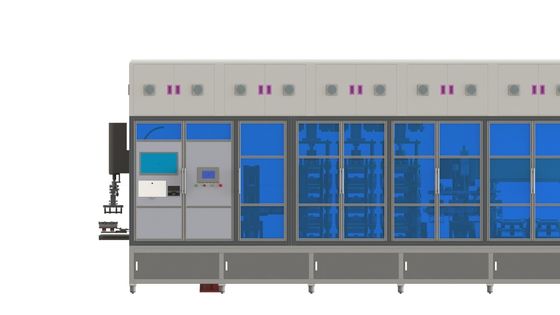

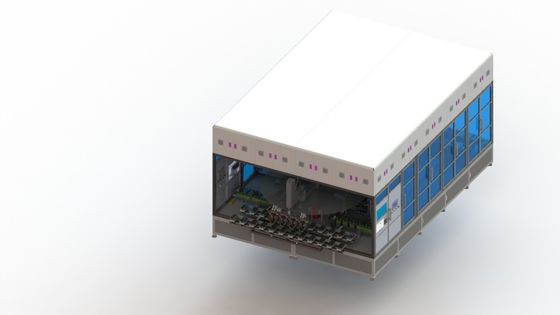

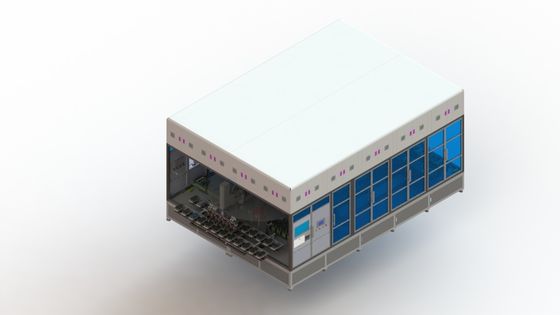

Prensa caliente para la batería de litio del fosfato del hierro, Li Ion Battery Manufacturing Equipment
descripción de 2.1.1 funciones
La prensa de planchar caliente adopta la línea recta tipo de 4 estaciones, principalmente incluyendo la mano mecánica que alimenta y que descarga, presionando caliente automático, el prueba del hola-pote y el otro función. El sensor en el lugar detecta el alzamiento para arriba de la célula de batería después de que el producto exista, y la célula de la laminación se ase y se pone manualmente en la estación el presionar caliente. El presionar caliente dura según el tiempo determinado, y se conduce la prueba del hola-pote después de que se acabe el presionar caliente. Refiera al plan de la disposición como sigue:
introducción 1,3 de funciones principales
1) la línea de una sola capa de la logística se utiliza para alimentar: la máquina que lamina pone automáticamente una sola batería en una plantilla de la logística, y el manipulante de trasplante de carga ase la batería y la pone en un mecanismo acuciante caliente;
2) mecanismo acuciante caliente: calefacción de la presión de la célula eléctrica;
3) prueba del hola-pote: realice la prueba del hola-pote bajo presión durante el proceso el presionar caliente.
A) voltaje 0 ~ 1000V ajustable, 0 de la prueba ~ 1000V ajustable, exactitud 1V, gama actual 0 ~ 10mA, exactitud actual 1mA, tiempo 0 ~ 999s del voltaje de la salida de la prueba ajustable;
B) el valor actual y el valor del voltaje se pueden alimentar de nuevo al sistema del PLC al mismo tiempo para asegurar la exactitud del juicio del cortocircuito. El equipo tiene la función de la discriminación del NG y de la AUTORIZACIÓN;
C) después de la prueba del cortocircuito, el manipulante de descarga pondrá los productos incompetentes en el área inútil para el tratamiento manual, y los productos calificados serán puestos en la línea siguiente de la logística;
1,4, lista de configuraciones de dispositivo primarias
| NO. | Nombre | Cantidad | Unidad | Observaciones |
| 1 | Bastidor y cubierta | 1 | fije | |
| 2 | Mecanismo de prensa caliente superior | 4 | fije | |
| 3 | Arriba y abajo de mecanismo de la carga | 2 | fije | |
| 4 | Caliente apriete para mover el componente | 4 | fije | |
| 5 | Línea del transportador | 2 | fije | |
| 6 | Sistema de control eléctrico | 1 | fije |
2.1.5 equipo parameters1 técnico. Parámetros del equipo de base
1) poder total: ≤50KW;
2) fuente de alimentación: AC380 el V±10% 50HZ, sistema de cinco cables trifásico;
3) aire comprimido: ≥ 0.5mpa, flujo ≥12m /h de la presión;
4) peso del equipo: ≤ 2,0 toneladas. Carga de tierra: 650kg/㎡;
5) tamaño total: (longitud) 2000* (anchura) 1400* (altura) 2200; (para la referencia solamente, específico en clase);
6) color del aspecto: según tablero del color del partido a;
7) eficacia del equipo: 5PPM (eficacia de operación automática del equipo, excepto otros factores);
8) el índice móvil del ≥ el 99% del equipo;
9) ≥ el 98% de la producción de producto;
FAQ
Q1: ¿Es usted fábrica o empresa comercial?
: Somos fábrica, con nuestro equipo del R&D, departamento de la producción, de la soldadora de la batería, diseño del etc, dibujo, proceso, asamblea, comisión, y paquete y envío finales.
Q2: ¿Usted acepta el arreglo para requisitos particulares?
A2: SÍ. aceptamos la máquina modificada para requisitos particulares. nuestro R&D fuerte con la experiencia rica 10+year puede hacer el arreglo para requisitos particulares.
Q3: ¿Sobre precio?
A3: El precio es negociable. Puede ser cambiado según cada configuración interna de la clasificadora de soldadura o de la batería, y también su cantidad de la orden.
Q4: ¿Sobre entrega?
A4. La soldadora estándar se puede entregar dentro de 10days. La máquina modificada para requisitos particulares del montaje de la batería se puede entregar dentro de 40days o negociable.
