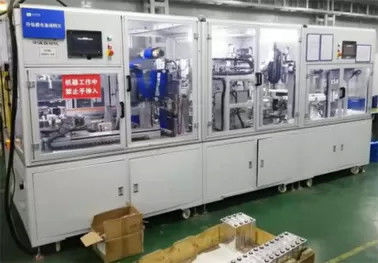

Oído de Ion Battery Assembly Line Pole del litio de la alta capacidad que forma la máquina
El equipo se puede utilizar para la formación del oído polar de la batería del embalaje flexible, principalmente incluyendo los procesos siguientes:
Precalientamiento el desenrollar - desempolvando - - caucho (parte superior y bajar dos capas) - corte secundario caliente el presionar caliente el presionar - corte de goma - - conduciendo - - (corte de la placa) - bobina - (productos de la placa en la caja de la colección).
Características de producto:
1,1 la máquina es conducido por el motor de escalonamiento y controlado por el interfaz antropomecánico. Es fácil actuar y necesita solamente a una persona.
1,2 eficacia alta, producción diaria del máximo de 10-15 (2m m) millones de pedazos;
1,3 aplicables a una amplia gama de productos, diversa longitud ajustable, ajuste de la anchura necesitan solamente substituir la placa del rodillo y de la alimentación de guía.
1,4 el dispositivo está completamente - funcional, aplicable platear el tipo oído del polo, tipo oído del polo, película del disco del ANIMAL DOMÉSTICO se puede envolver, cerrado con el papel del aislamiento.
2. Especificaciones de materiales entrantes
| W | H | Diámetro interno del material entrante de la bobina | Fuera del diámetro del material entrante de la bobina | |
| Unidades: milímetro | ||||
| Oídos polares (cinta de aluminio, cinta del níquel) | 1.5-30 | 0.05-0.2 | 100 | Máximo: 400 |
| Mismo pegamento del oído | 3-10 | 0.03-0.12 | 3" (76) | Máximo: 300 |
3. Parámetros técnicos
|
Especificaciones de la máquina proyecto |
parámetro | nota | |
| 1 | Fila entera de la anchura del oído del polo | 100-130 milímetros |
Según la anchura del níquel del laser del cliente
|
| 2 | Anchura de la correa | 3-6m m | |
| 3 | Cantidad adhesiva del palillo | Artículo 10 a 30 | Dependiendo de la anchura del oído polar |
| 4 | capacidad | 10-150000 (2 milímetros) |
Según la anchura y el tiempo el presionar caliente (20 horas)
|
| 5 | Placa que corta la precisión | Menos de 0,5 milímetros | |
| 6 | Corte y precisión | Menos de 0,3 milímetros | |
| 7 | Exactitud de la coincidencia de la cinta | Menos de 0,1 milímetros | |
| 8 | Recepción de manera | Corte o carrete | |
| 9 | Caliente-presionar temperatura | 20-200 el ℃ es ajustable | |
| 10 | Exactitud del control de la temperatura | +/- 1 ℃ | |
| 11 | Tamaño del equipo (milímetros) | 3500*1200*1700 | |
| 12 | Poder del equipo | 4KW | |
| 13 | Anchura de la película del ANIMAL DOMÉSTICO | 100-130m m | opcional |
| 14 | Papel de cierre | 4-10m m | opcional |
4. Funciones estructurales
El equipo incluye los sistemas siguientes:
sistema el desenrollar 4,1: el motor de CA gira, y el carrete conduce la placa de alimentación para girar en revés para mantener la tensión de la bobina. sistema del rodillo de 4,2 transiciones: adopte el transporte de la bajo-fricción de la precisión, rodillo oxidado duro de la transición de la aleación de aluminio, el rodillo de la transición antes de primer presionar caliente adopta el material de cobre amarillo, substituye el rodillo de la transición según diversas especificaciones de la correa de aluminio y de la correa del níquel.
calor primario 4,3 que presiona el sistema: el regulador de temperatura de la precisión del omron se utiliza para controlar la temperatura de la placa solar, y el cilindro conduce las placas acuciantes superiores y más bajas para calentar para arriba el pegamento polar del oído.
sistema de alimentación adhesivo del estirón de 4,4 polos: conducido por un motor de escalonamiento de la precisión, la alimentación adhesiva del estirón del polo es conducida por el tornillo de la bola.
sistema acuciante termal secundario 4,5: el regulador de temperatura de la precisión del omron se utiliza para controlar la temperatura de la placa solar, y el cilindro conduce las placas acuciantes superiores y más bajas para calentar para arriba el pegamento polar del oído.
sistema de impulsión 4,6: conducido por el motor de escalonamiento de la precisión, el rollo de goma gira para conducir la longitud del oído del polo después de la vinculación termal.
sistema que corta 4,7: el cilindro que corta de longitud fija conduce el cuchillo que corta para cortar el oído del polo, y el cuchillo que corta tiene una larga vida. Pulido repetible.
sistema que corta 4,8: una cuchilla rotatoria se utiliza para cortar el pegamento del oído del polo, y el rodillo conduce el oído del polo adelante.
sistema de carga 4,8: el motor de CA gira, y el carrete de alimentación de la aleación de aluminio conduce la placa de alimentación para girar en revés para mantener la tensión de la bobina.
sistema de 4,9 marcos: pintura que cuece de soldadura cuadrada de la estructura, firme y confiable, superficial, color modificado para requisitos particulares según necesidades del cliente. El substrato se hace de la placa de acero gruesa de 25m m y se electrochapa su superficie.
sistema de control 4,10: control del PLC del omron, alto nivel de automatización.
sistema operativo 4,112: adopte la pantalla táctil del tongtai del kunlun, el interfaz es claro, intuitivo y hermoso, y los datos pueden ser fijados.
configuración de sistema 4,123:
| El número de serie | El nombre del | lugar del origen |
| 1 | El regulador | omron |
| 2 | Extensión de la entrada-salida | omron |
| 3 | Módulo de comunicación | omron |
| 4 | Pantalla táctil | Paso de Kunlun ty |
| 5 | El termóstato | omron |
| 6 | Módulo de la conversión de I/F | Rhett cibernético |
| 7 | Componentes neumáticos | 及 CKD de CHELIC |
| 8 | Guía linear | HIWIN |
| 9 | Tornillo de la bola | HIWIN |
| 10 | Sensor fotoeléctrico | SUNX |
| 11 | Motor de pasos | R del control |
| 12 | El motor trifásico |
5. Ambiente del uso del producto
Aire comprimido: 0,4 ~ 0.6mpa (4-6kgf/cm2), el flujo de cada pedazo de aire comprimido es 10L/min, la tarifa de utilización es el 50%
Temperatura ambiente: 20 ~ 35℃
Humedad relativa: 5 ~ el 55% HORA
Fuente de energía: AC220V, monofásico; La fluctuación del voltaje es menos del ±10%; Fuente de alimentación: 3KVA

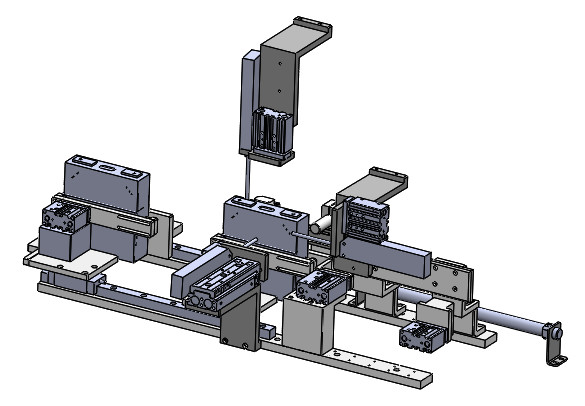

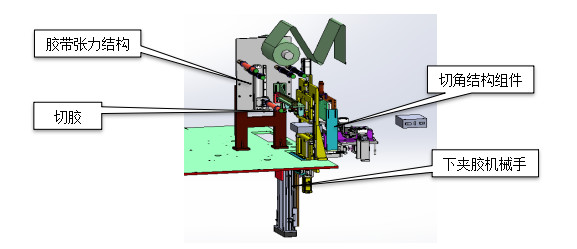

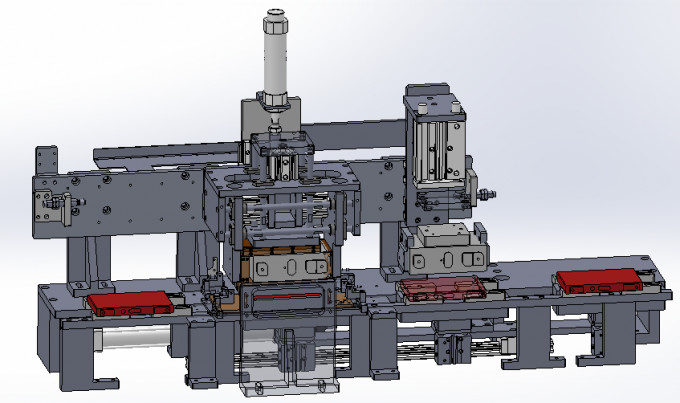

6. Diagrama esquemático del equipo
1. Nueva promesa del equipo
Nuestra compañía garantiza que todos los componentes del equipo estarán en totalmente nuevas condiciones, ningunos utilizó componentes.
2. Compromiso confidencial.
Nuestra compañía promete que sin el permiso escrito, toda la información técnica y la información del negocio del cliente no serán escape a ningunos terceros.
3. Compromiso del servicio post-venta
Nuestra compañía proporciona la garantía de un año para comenzar a partir de la fecha de la prueba de aceptación del sitio, el coste de mantenimiento se exime durante el período de garantía, las piezas que llevan del equipo y las piezas dañadas por uso o la fuerza incorrecto de majeure se excluyen de garantía. Si el equipo ocurrió reparación de la disfunción y de la necesidad del vendedor después del expirado de garantía, el coste negociado por ambos lados.
